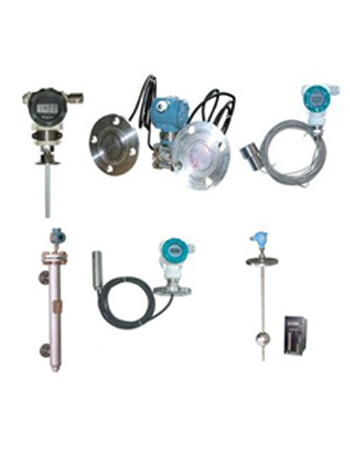

SAS系列液位變送器

SAS射頻電容式液位變送器
依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報jing或自動控制。其良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。

它可測量強腐蝕型介質的液位，測量高溫介質的液位，測量密封容器的液位，與介質的粘度、密度、工作壓力無關。

產品選型

SAS浮筒液位變送器
一、功能特點
以靈敏度較高的應變式力傳感器為測力單元，采用進口兩線制芯片作為變送器輸出電路，使整機具有線性精度高、穩定性和溫度特性好等優點。
同矢量機構及電磁反饋系統結構比較，具有位移量小、靈敏度高、結構簡單、長期運行穩定可靠、維修方便等特點； 具有機械和電氣零點、量程調整兩套機構，零點和量程的調整極為方便。


二、主要技術參數
變送精度： 1.0%FS
工作電壓： 24VDC
負載電阻：≤ 600Ω
輸出電流信號： 4～20mADC
工作壓力： 2.5MPa、4.0MPa、6.4MPa
環境溫度：– 40～80℃
工作溫度：≤ 100℃（無散熱片）≤400℃（有散熱片）
相對濕度：≤ 85％
被測介質：≤ 400℃
法蘭標準： JB/T82.1－94、JB/T82.2－94
電源引入裝置： M20×1.5內螺紋
關聯設備：在危險環境下使用時，必須配齊納安全柵


三、　型 譜 說 明
SASZY   　電動浮筒液位、界面變送器
安裝型式 1   　頂?shù)资?nbsp;
2   　側側式
3   　頂側式
4   　底側式
5   　頂置式
6   　側置式
測量內容   1   　液位
2   　界面
3   　密度
材 質   T   　碳鋼
B   　不銹鋼
介質溫度   M   　≤ 100℃
H   　≤ 400℃
壓力等級   1   　2.5MPa 　 　
2   　4.0MPa
3   　6.4MPa 　
輸出類型     　缺省為 4~20mA 　
S 　智能型（ HART協議）

SAS投入式液位變送器它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用于各種工業過程中的檢測控制。

特點：

結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測范圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或對聚四fu無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-、數字顯示、現場深度

SASLT型法蘭式液位變送器是我公司引進國外技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
模擬型特點

● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

智能型特點：

●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●上采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
法蘭式液位變送器,  可對各種容器進行的液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。具體尺寸請咨詢銷售部或參看本公司相關樣冊。


SAS雙法蘭液位變送器是我公司引進國外技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

智能型特點：

●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●上采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
SASDP/GP型遠傳差壓/變送器，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。
帶遠傳裝置的變送器適用于下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
具體選型尺寸請咨詢銷售部或參看本公司相關樣冊。

SAS浮球液位變送器



液位顯示控制儀能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報jing和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
　　防腐型控制儀對強腐蝕性介質有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志：dⅡBT4)。
　　UQK-91系列液位顯示控制儀由傳感器和顯示表兩部分組成。

型號舉例
1.UQK-91-10GB 1支
表示UQK-91-10傳感器1支，檢測點數為10點，材質為不銹鋼防爆型。
2.UQK-91-100G 1套
表示UQK-91-100傳感器1支，檢測點數為100點，材質為不銹鋼。配UQK-91-100型顯示儀表一臺。
在缺省情況下，配套的顯示儀表皆為控制型儀表，外形尺寸為A型；86-2/-4/-10型皆為LED顯示、-50/-100型皆為光柱顯示，除非另有要求。
3.UQK-91-100G 1支 UQK-91-100BNH 1臺
表示UQK-91-100傳感器1支，檢測點數為100點，材質為不銹鋼。配UQK-91-100型顯示儀表一臺。其外形尺寸為：80（寬）×160（高）×125（深）mm，無控制，光柱顯示。

技術參數

結構原理
　　UQK－91－2傳感器中裝有三只干簧管分別為下限、上限、越限報jing。UQK－91－4有五只干簧管，比UQK－91－2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越能發出聲、光報警信號而無繼電器觸點輸出。
　　UQK—91—10、UQK—91—50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二極管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面戍報警。
