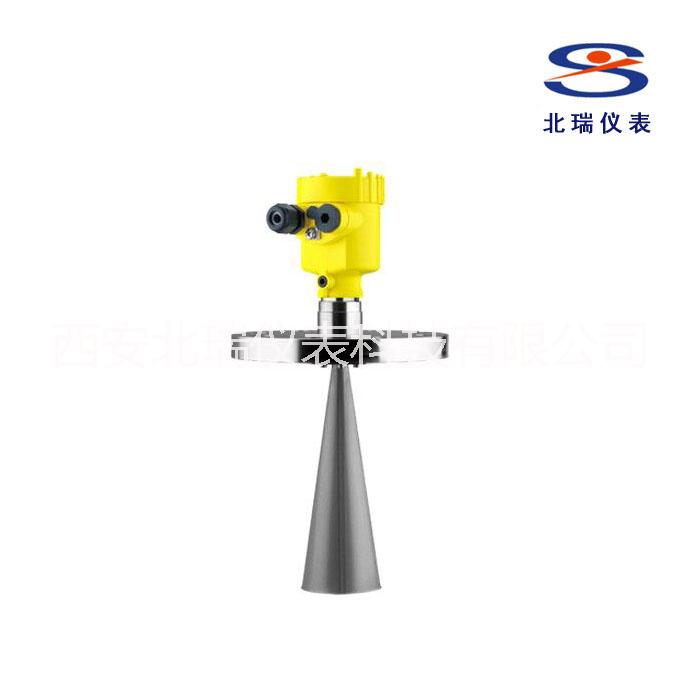

西安北瑞儀表供應BRL系列雷達物位計防爆等級ExiaIICT4智能型雷達物位計

產品型號：BRL
產品描述：BRL系列雷達物位計是一款采用26GHZ發射頻率的高頻雷達，波束角小，能量集中，具有更強抗干擾強，大大提高了測量精度和可靠性測量距離70米,可用于測量液、固、粉等物態介質的物位。
產品介紹：
    BRL系列雷達物位計是一款采用26GHZ發射頻率的高頻雷達，波束角小，能量集中，具有更強抗干擾強，大大提高了測量精度和可靠性測量距離70米,可用于測量液、固、粉等物態介質的物位。
    廣泛應用于各種存儲罐、中間緩沖罐或過程容器以及各種料倉的物位測量，輸出標準的4～20mA模擬信號，用于遠程控制。
工作原理
    高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的識別出物位的回波。
    天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2    （其中C為光速）因空罐的距離E已知，則物位L為：   L=E-D。
    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
特性與優勢
     ◆采用的非接觸式測量
     ◆測量液體、固體、粉狀介質的物位
     ◆不受噪音、蒸汽、粉塵、真空等工況影響
     ◆不受介質密度、粘稠度和溫度的變化的影響
     ◆測量范圍0～70m 分辨率1mm，測量精度高
     ◆過程壓力可達40bar，過程溫度可達250℃
     ◆波束角小，能量集中，具有更強抗干擾能力
     ◆天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置
     ◆測量盲區更小，對于小罐測量也會取得良好效果
     ◆波長更短，對于小顆粒物質的料位測量更適合

技術數據
            基本參數
                      工作頻率：26GHz
                               波 束 角：19°  DN40法蘭
                                           15°  DN50法蘭
                                          10°  DN80法蘭
                                          8°   DN100法蘭
                               測量范圍：0～70m
                               重復性  ：±3mm
                               分辨率  ：1mm
                               采    樣：回波采樣55次/s
                               響應速度：>0.2s(根據具體使用情況而定)
                               電流信號：4～20mA
                               精      度：<0.1%
            通訊接口： HART通訊協議
            天線材質： 316不銹鋼
            天線尺寸： 標準1.5"（40mm），2"(50mm) 3"(75mm) 4"(95mm)
                                喇叭可選100mm喇叭延長
            過程連接     BRL501  ：G11/2A或11/2NPT 法蘭DN50、DN80、DN100、DN150、DN200
                             BRL502：法蘭DN50、DN80、DN100、DN150、DN200、DN250
            電    源     電源：24V DC(+/-10%)，波紋電壓：1Vpp
                              耗電量：max22.5mA
            環境條件     溫度：－40℃～70℃
                                過程壓力：到4MPa
            防爆認證：Exia  II C T4
            外殼保護等級：IP67
            兩線制接線：供電和信號輸出共用一根兩芯導線
            電纜入口： 2個M20*1.5或2個1/2NPT（電纜直徑5～9mm）
