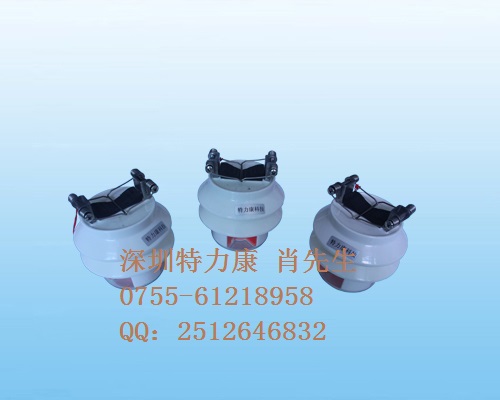

特力康接地短路故障指示器架空輸電線路故障指示器

接地短路故障指示器

(TLKS-PDMT-A01 特力康小肖)

一、概述

社會經濟的發展與人民生活品質的提高，對我國配電網的建設提出了更高的要求。我國配網線路半徑長、跨度大、分支點多，布點密集，網絡結構比較復雜，在運行中會容易受到外力破壞、自然環境影響、自身老化等因素的影響從而發生線路短路跳閘，成為當前電力系統最容易發生事故的環節之一。為此，特力康科技研發出了一款“接地短路故障指示器”的解決方案，可供我國配電網使用，快速定位線路故障點，提高電網的智能化水平與供電質量。

二、工作原理

接地短路故障指示器直接安裝輸電線路的導線上，當線路出現故障時，接地短路故障指示器監測到故障電流后，指示器的顯示窗口將會翻牌顯示并發光，提醒運維人員發生故障的位置。

三、功能特性

1、自動復位：指示器動作翻|牌后，送電時通過電流沖擊自動復歸，無須設定時間。

2、顯示方式：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色顯示。

3、適應性好：自動判斷，白天翻|牌報警,提率；帶電裝卸：帶電裝卸極其簡單，不影響線路運行。

4、抑制涌流：當線路送電時，指示器檢測到勵磁涌流，動作回路閉鎖，防止故障指示器誤動作。

5、抗干擾強：信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。

6、在線運行：直接安裝在架空線路上，免維護；防銹耐蝕：結構零件采用防銹防蝕材料。

四、技術參數

1、電壓等級：6-35kV（不同電壓等級參數可能不同）；

2、負荷電流：0-1200A；

3、導線截面：16-400mm2；

4、復位時間：標準12H、24H，可送電復位；

5、閃光時間間隔：≤5s

6、連續閃光時間：≥5000小時；

7、動作次數：4000次以上

8、故障指示器動作準確率：大于90%

9、抗風能力：風力150km/h不可松脫

10、重量：≤550g

五、結語

深圳特力康科技研發的“接地短路故障指示器”是根據我國電網的特點，半徑長、跨度大、分支點多，布點密集，網絡結構比較復雜來進行研發的。該解決方案能夠有效對輸電線路上的故障點進行及時有效的監測并翻牌顯示，減少運維人員的工作量，快速定位故障線路，及時進行維修恢復供電。
