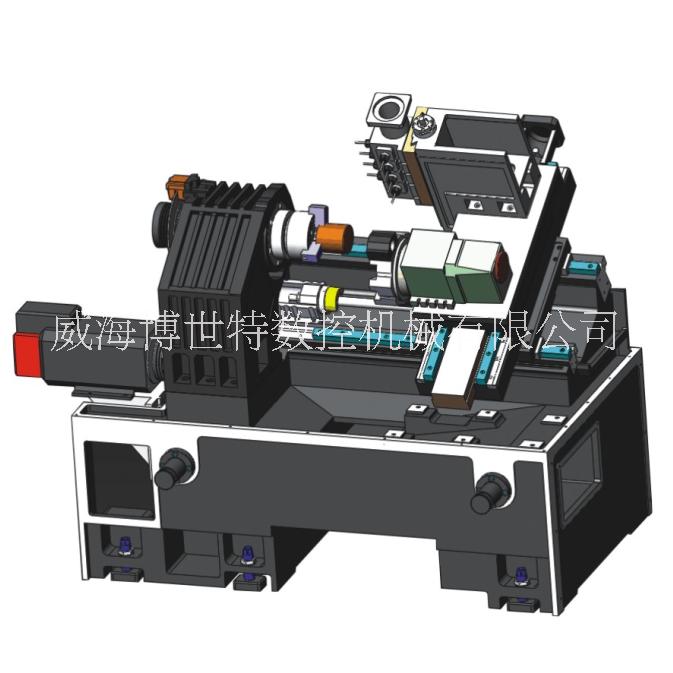

浙江刀塔式數控車床廠家提供數控機床刀塔機技術參數 全自動BST-46DYF數控車床刀塔機可裝卡盤可配送料機
[數控機床刀塔機技術參數
數控機床刀塔機配置
全自動刀塔機報價
數控車床刀塔機
刀塔式數控車床
斜床身數控機床]
威海市數控車床刀塔機廠家
[數控機床刀塔機技術參數 數控機床刀塔機配置 全自動刀塔機報價 數控車床刀塔機 刀塔式數控車床 斜床身數控機床]
郵箱：
手機：
- 品牌： 博世特
- 型號： BST-46DY
- 售后服務： 三包政策15053760025
- 數控機床分類： 數控車床
- 主電機功率： 5.5
- 運動方式： 輪廓控制
- 加工尺寸范圍： φ420
- 主軸轉速范圍： 5000
- 刀具數量： 8
- 控制方式： 半閉環控制
- 控制系統： 新代
- 布局形式： 臥式
- 動力類型： 電動
- 用途： 金屬切削
- 適用行業： 通用
性能特點：
1、 BST-46DYF系列全功能數控車床是我公司集中多年來生產數控車床的技術和經驗，順應市場要求向用戶推薦的主力產品；適合于精度要求高、加工難度大、工序多、批量生產的各種軸、盤類零件的加工，目前該機床已被國內摩托車行業、汽車制造行業認可并被廣泛應用于生產；
2、 機床布局合理、性能優異，各項指標均達到國際水平，具有很高的性價比，可替代同類進口產品；整機采用傾斜式布局，床身為中空結構，大大提高了機床在工作中的抗彎、抗扭剛度，同時經過多次時效處理，提高了機床的穩定性，高剛性及高穩定的床身為整機的高精度提供有力保證；
3、 主軸為獨立主軸單元，選配高精度主軸專門用軸承，潤滑使用進口專門用軸承潤滑脂（KLUBER)，整個主軸單元熱變形小、熱穩定性佳、精度保持性好、免維護；高轉速的主軸單元的高精度、高剛性、高轉速、率使整機能完成粗、精加工；
4、 進給系統全部由伺服電機直聯驅動，剛性、動態特性好，線軌，爬行，大大提高工作精度，可完成精密的移動及定位，同時增加了機床移動部件的耐磨性，增強抗沖擊能力，使整機性能長久保持導軌精度，提高機床使用壽命；
5、 標配臺灣品牌液壓刀架，換刀速度快，重復定位精度高，可裝配多個工位，方便多工序工件加工；
6、 標配三爪液壓卡盤，方便工件自動松夾；卡盤選用品牌，夾持精度高，自帶保壓功能，有效防止瞬間掉壓造成的工件飛出等安全事故；可根據客戶需求選擇中實、中空或手動卡盤，方便客戶加工不同工件的需求；
7、 采用高性能、高可靠性、高速微處理器的數控系統，提示顯示，自診斷等功能方便使用、維護；RS-232-C串行通訊接口及PCMCIA存儲卡接口的標準配置，配合DNC方式的標準配置，方便了大容量的程序的快速傳輸和在線加工；多段預讀控制尤其適合于高速大容量程序的模具加工；還可選配的USB接口，方便實現程序傳輸；
8、 選用優質可靠的數控系統，配置的全交調數字伺服，配合安全的電氣控制設計系統，更有而已科學合理的電氣元件布局，均增強了整機的穩定性；
9、 液壓站采用長期合作專業公司產品，使用臺灣部件；卡盤控制部分自帶保壓功能，提高了整機的安全性，同時有效減少了整機的故障點，提高了可靠性；
10、 尾座套筒采用液壓驅動，省時省力，同時帶有移動、定位的互轉裝置，防止誤操作，為用戶在操作使用時提供；
11、 配置新型LED環保節能工作和三色燈，兼具良好照明效果和提示作用，節省能源可達60%；
12、 采用全封閉防護外罩，防護外罩的設計牢固可靠，一切為用戶安全及方便著想；
13、 位于機床最A高處的紅、黃、綠三色提示燈易于觀察機床報提、等待、運行三種狀態，LED燈節能環保，可折疊設計方便運輸；
14、 二軸進給均按安全限位余量設定行程范圍，保證機床運轉安全可靠；工件中心（X軸）以第二參考點形式記錄在系統中，方便客戶在加工過程中自動對中；
15、 機床設置自動斷電、休眠節能等個性化設計，符合安全環保要求，體現的設計理念；
16、 公司嚴格的質量管理體系及優質的售后服務免除客戶后顧之憂，為客戶提供貼心細致的服務保障。
技術參數(BST-46DYF)
| 機型規格 | 名稱 | 單位 | BST-46DYF (雙向4支ER20) |
| 加工范圍參數 | 回轉直徑 | mm | φ420 |
| 加工直徑 | mm | φ420 | |
| 刀架上加工直徑 | mm | φ128 | |
| 切削長度 | mm | 330 | |
| 棒材通孔直徑 | mm | φ45 | |
| 主軸油缸/卡盤參數 | 主軸鼻端 | / | A2-5 |
| 主軸通孔直徑 | mm | φ56 | |
| 主軸最A高轉速 | rpm | 5000 | |
| 主軸電機功率 | KW | 5.5 | |
| 液壓油缸/彈性?shī)A頭 | / | 6＂ | |
| X/Z軸進給參數 | X電機功率 | Kw | 1.3 |
| Z電機功率 | Kw | 1.3 | |
| X軸行程 | mm | 450 | |
| Z軸行程 | mm | 320 | |
| X/Z軸快速移動 | mm/min | 24/30 | |
| 定位精度 | mm | 0.005 | |
| 重復定位精度 | mm | 0.003 | |
| 滑軌形式 | / | 線軌35 mm | |
| 節式排刀參數 | 刀A具工位 | pcs | 排刀 |
| 四方刀座規格 | mm | 20×20 | |
| 圓鏜刀座規格 | mm | Φ20 | |
| 相鄰換刀時間 | sec | 0.2 | |
| 機床外形尺寸 | 機床重量 約 | kg | 2500 |
| 長*寬*高 約 | mm | 2500x1700x2100 |
| 序號 | 名稱及規格 | 數量 | 產地/型號 |
| 1 | 床身鑄鐵 | 1套 | HT300 |
| 2 | 控制系統 | 1套 | 新代21TB總線 |
| 3 | X/Z伺服電機 | 1套 | 日本安川式 |
| 4 | 伺服主軸電機 | 1套 | 5.5KW |
| 5 | 伺服主軸驅動 | 1套 | 5.5KW |
| 6 | X向3210滾珠絲桿 | 1套 | 日本THK |
| 7 | Z向3210滾珠絲桿 | 1套 | 日本THK |
| 8 | X/Z向絲桿軸承 | 1套 | 日本THK |
| 9 | X向35mm直線導軌 | 1套 | 日本THK |
| 10 | Z向35mm直線導軌 | 1套 | 日本THK |
| 11 | 彈性筒夾 | 1套 | 中空6＂筒夾 |
| 12 | 液壓油缸 | 1套 | 中空6＂油缸 |
| 13 | 圓鏜刀座 | 3個 | Φ20 |
| 14 | 四方刀座 | 3個 | 20 X 20 |
| 15 | 整體式主軸 | 1套 | 臺灣A2-5 |
| 16 | 冷卻系統 | 1套 | 合資 |
| 17 | 外置液壓系統 | 1套 | 臺灣 |
| 18 | 自動潤滑泵 | 1套 | 合資 |
| 19 | 電器元件/超載保護器 | 1套 | 施耐德 |
| 20 | 全封閉鈑金/防護罩 | 1套 | 自制 |
| 21 | 工作完成指示燈 | 1個 | 外購 |
| 22 | 節能工作燈 | 1個 | 外購 |
| 23 | 腳踏開關 | 1個 | 外購 |
| 24 | 技術手冊/操作說明書 | 1套 | 臺灣新代系統 |
| 25 | 維護工具 | 1套 | 外購 |
選項有特殊配置
| 序號 | 名稱 | 備注 |
| 1 | 普拉加蒂刀塔8T配圓鏜刀座3個四方刀座1個 |
|
| 2 | 車銑復合-升級新代21TB系統 |
|
| 3 | 伺服主軸電機C軸抱剎機構 |
|
| 4 | Y軸日本安川一體式雙排4*4動力刀頭ER20（臺大電機驅動） |
|
制造業格局正在重塑之中，正在由單極向多極變化。在制造業重新成為經濟競爭的制高點的同時，高端裝備制造業也成為亮點。
裝備制造業在中國還有很大的發展空間，一是占制造業比例還很低；二是市場需求巨大。相對完整的產業鏈為中國裝備制造業提供了系統性的競爭力，中國有超過14萬家機械供應商、7.5萬家通信和設備制造商、10.4萬家交通運輸設備制造商，供應商網絡規模超過日本的五倍。博世特被批為省級一企一技術，專精特新企業會加快技術研發搶占更多市場為中國制造業，中國數控車床行業的發展添磚加瓦，做高質量的數控車床刀塔機！
