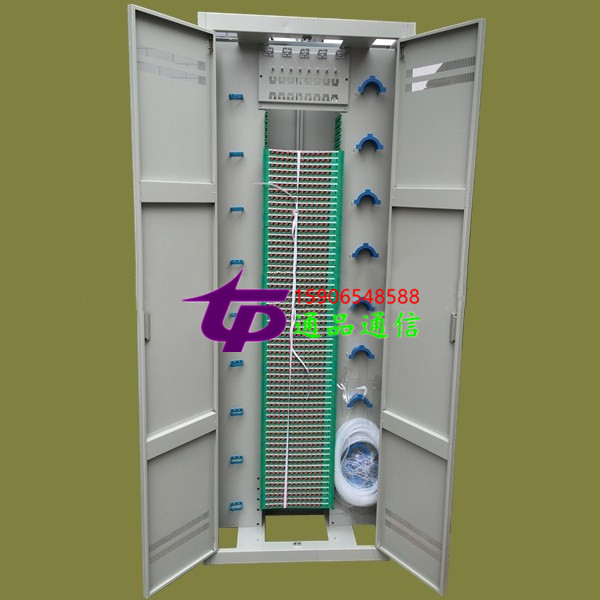

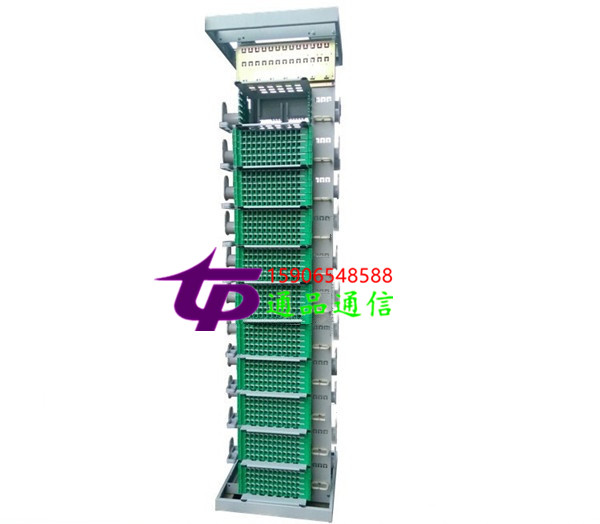

詳細信息（光纖配線架（圖文詳細介紹））
- 品牌： 通品通信
- 型號： GPX167G-06
- 規格： 齊全
- 材質： 冷軋板
- 工藝： 金屬?zèng)_壓
- 插拔次數： ＞1000次
- 回波損耗： PC型≥40dB UPC型≥50dB APC型≥60dB
- 適用范圍： 移動 聯通 鐵通 電信 FTTH FTTB FTTX FTT
光纖配線架是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。
光纖配線架特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
ODF光纖配線架在綜合布線系統中的應用：
綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在多個國家和地區獲得規模商用，為運營商帶來多項價值：
1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；
2.實時監控端口，可提高故障定位效率，減少人力成本；
3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；
4.eID電子標識減少紙質標簽帶來的信息泄露隱患；
5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。
ODF（Optical Distribution frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線的中小型配線系統。
產品特點：
●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；
●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有系列的光器件產品，并能提供系統的解決方案；
●人性化：強調人性化操作、管理等，正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；
●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂
技術指標：
光電技術指標：
1、光纖連接器損耗不大于0.5dB,其中介入損耗不大于0.2dB。
2、標稱工作波長：850 nm、1310 nm、1550 nm。
3、機架與高壓防護接地裝置之間耐壓：3000V（直流電）/lmin不擊穿，無飛弧。
4、機架與高壓防護接地裝置之間絕緣電阻：不小于1000MΩ/500V（直流電）。
5、回波損耗：≥45dB。工作溫度：-5℃～+40℃。
6、儲存溫度：－25℃～+55℃。相對濕度：不大于85℃（+30℃時）。
7、大氣壓力：70Kpa～106 Kpa。
產品特性：
1、機柜結構由冷扎鋼板加工整體燒焊連接組成。結構簡單，安裝、使用、維護方便。設備裝有光纜引入固定保護裝置、接地裝置；光纖配線單元由圍框及光纖配線模塊組成。
2、光纖配線模塊為配線、熔纖一體化結構，具有配線、調線、熔接纜纖的功能，配線熔纖模塊可以裝12個FC或SC適配器。
3、光纜、光纖的引進和走線
◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用剝線纜工具剝?nèi)ニ商坠?隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。
◆光纜彎曲半徑不小于15D，其中D為光纜直徑。
◆單芯光纜及裸纖彎曲半徑大于37.5mm。
4、光纜的高壓防護接地
光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。
5、操作與維護
5.1調線
◆架內調線
架內調線步驟如下，首先將門打開，拆卸需要調線的一端，把需要配線的另一端接上，放入原來位置。作好標記，架內調線即告完成。
◆架間調線
多個光配線架間需要調線時，其操作方法與架內調線相同，只是走線要經過過線槽及兩側板敲落孔，若往背后跳線須經過線槽后的圓孔,再進入所在配線架。
5.2熔接模塊的操作和維護
光纖的熔接頭放在熔接模塊內，并加以保護。光纖的熔接操作在熔接模塊外進行，完成后再放入模塊中，熔接模塊推入框中，必要時可取出，以便進行觀察和維護。
