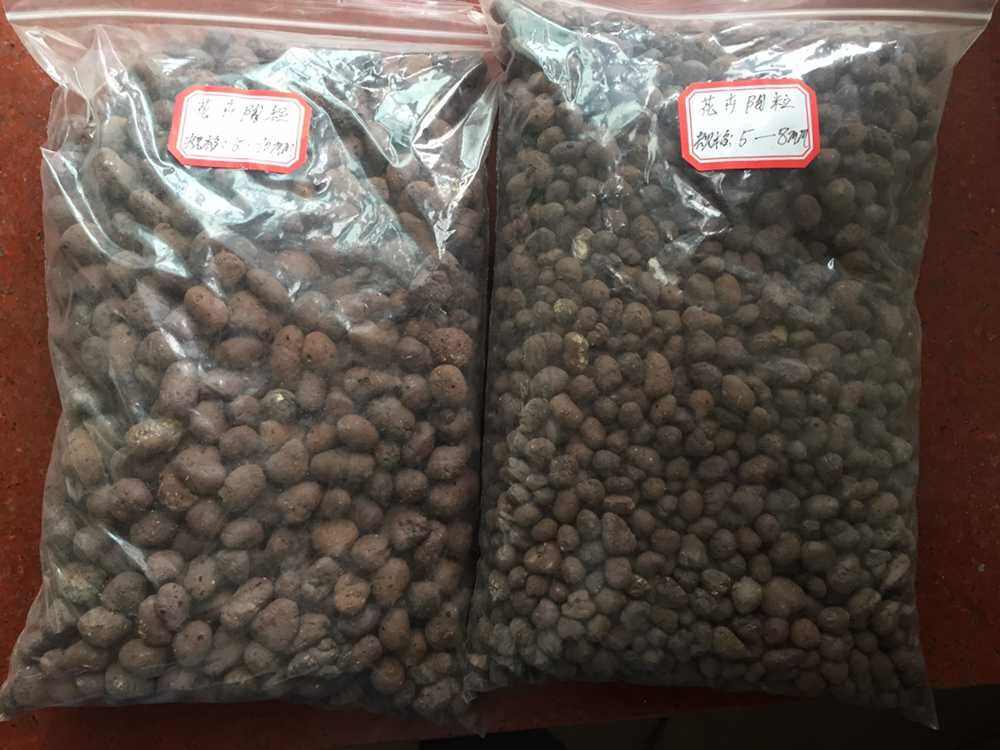

淮南陶粒 淮南陶粒廠 建筑陶粒 淮南陶粒 淮南陶粒廠 建筑陶粒

淮南陶粒廠家直銷1805549777  陳經(jīng)理 送貨到現(xiàn)場，歡迎來電咨詢

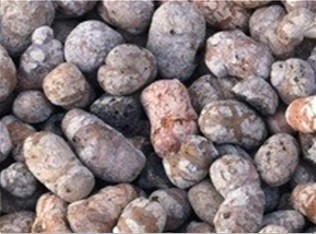

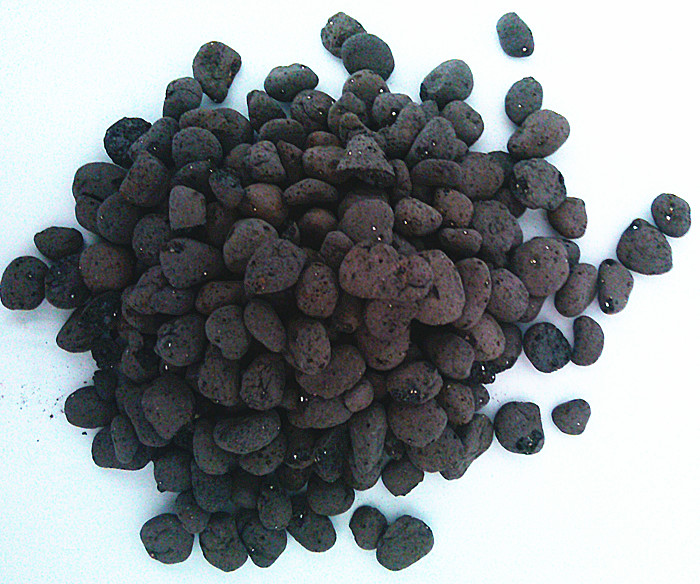

陶粒之所以在全得到快速發(fā)展，是因為它具有其他材料所不具備的許多優(yōu)異性能，這一優(yōu)異性能使它具有了其他材料無法取代的作用。這些優(yōu)異性能有以下幾個方面。

　　1、密度小、質輕。

　　陶粒自身的堆積密度小于1100kg/m3，一般為300～900kg/m3。以陶粒為骨料制作的混凝土密度為1100～1800kg/m3，相應的混凝土抗壓強度為30.5～40.0Mpa。陶粒的特點是外表堅硬，而內部有許許多多的微孔。這些微孔賦予陶粒質輕的特性。200號粉煤灰陶粒混凝土的密度為1600kg/m3左右，而相同標號的普通混凝土的密度卻高達2600kg/m3，二者相差1000kg/m3。

　　2、保溫、隔熱。

　　陶粒由于內部多孔，故具有良好的保溫隔熱性，用它配制的混凝土熱導率一般為0.3～0.8W/（m?k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的熱環(huán)境。

　　3、耐火性好，陶粒具有優(yōu)異的耐火性。

　　普通粉煤灰陶粒混凝土或粉煤灰陶粒砌塊集保溫、抗震、抗凍、耐火等性能于一體，特別是耐火性是普通混凝土的4倍多。對相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。此外，粉煤灰陶粒還可以配制耐火度1200℃以下的耐火混凝土。在650℃的高溫下，陶?；炷聊芫S持常溫下強度的85%。而普通混凝土只能維持常溫下強度的35%～75%。

　　4、抗震性能好

　　陶粒混凝土由于質量輕，彈性模量低，抗變形性能好，故具有較好的抗震性能。

　　5、吸水率低，抗凍性能和耐久性能好

　　陶粒混凝土耐酸、堿腐蝕和抗凍性能優(yōu)于普通混凝土。250號粉煤灰陶?；炷粒?/span>15次凍融循環(huán)的強度損失不大于2%。1976年有關部門對全國自1985年以來所建的陶?；炷凉こ踢M行了實測，結果表明，無論是預制的還是現(xiàn)澆的，室內的與室外的，所含鋼筋均未銹蝕，測的碳化深度一般不大于30㎜，后期強度還可以繼續(xù)增長。由此可見，陶粒混凝土是一種優(yōu)良的建筑材料，應大力推廣使用。

　　6、優(yōu)異的抗?jié)B性

　　據(jù)多次測試，陶粒混凝土的抗?jié)B性能優(yōu)于普通混凝土。

　　7、優(yōu)異的抗堿集料反應能力
