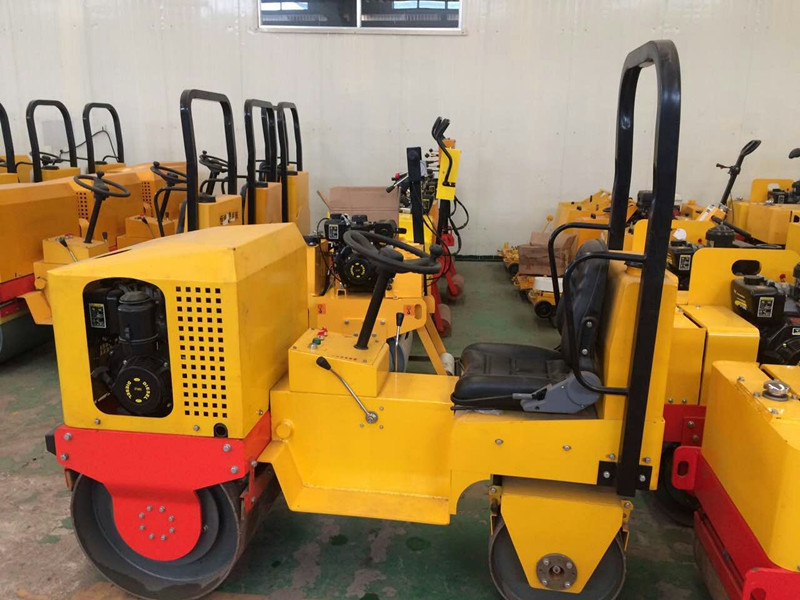

供應3噸全液壓雙鋼輪壓路機
[壓路機
雙鋼輪壓路機
全液壓雙鋼輪壓路機]
壓路機廠家
采購數量
價格
運費：
山東 濟寧市 任城區 |
賣家支付運費
購買數量：
庫存
99件
[壓路機 雙鋼輪壓路機 全液壓雙鋼輪壓路機]
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（供應3噸全液壓雙鋼輪壓路機）
- 品牌： 辰旺
- 類型： 雙鋼輪壓路機
- 型號： 3噸全液壓雙鋼輪壓路機
- 產品別名： 壓路機
- 工作重量： 3000kg
- 振動頻率： 50hz
3噸全液壓雙鋼輪壓路機
一、產品用途
CWY-3S型振動壓路機主要適用于城鎮道路、體育場等小型工程的混凝土和黑色瀝青路面的壓實作業，也適用于基礎和次基礎、砂土和砂石材料的壓實；該機具有靜線壓力大、操縱輕便、轉向靈活、機動性強等優點，同時也是高等級公路的養護機械。
二、主要部件結構及特點
1、總體布局：
振動壓路機由車架、前輪、后輪、動力系統、操縱系統、液壓系統、電器系統、灑水系統、刮泥系統、油漆與標記、防翻滾架等部分組成。該機為雙輪驅動，同時前輪為轉向輪，后輪為振動輪，操作輕便，安全可靠。車架采用鉸接式無框架結構，使得鋼輪寬度大于機身寬度，能夠限度接近路緣石進行壓實作業，而不至于漏壓或壓壞。液壓系統采用國際品牌液壓元件，傳動效率高，質量可靠。該機具有三級制動系統，確保駕駛安全可靠。
2、 柴油機：
選用常柴ZN385Q柴油機，立式三缸水冷四沖程直噴式柴油發動機。額定功率21kW，額定轉速2400rpm，體積小，重量輕。
3、液壓驅動系統：
采用柱塞泵(帶沖洗閥、制動閥) 、單排量馬達(帶制動器)組成的閉式回路，管路簡潔。前后輪雙輪驅動。
4 、液壓振動系統：
由雙聯齒輪泵、定量馬達、振動閥組成的開式回路。電氣控制振動的啟停。
5 、轉向系統：
由雙聯齒輪泵、全液壓轉向器、轉向油缸組成。齒輪泵通過全液壓轉向器帶動雙作用油缸，實現液壓鉸接轉向。
6、 儀表箱：
小型振動壓路機儀表箱統型前期策劃設計的造型，造型獨特新穎，面板布置簡潔大方。
7 、后輪：
后輪為驅動與振動輪，通過支板與后車架連接。壓輪右側為驅動端，驅動馬達帶動壓輪驅動板旋轉。壓輪左側為振動端，液壓齒輪馬達通過花鍵套驅動偏心軸旋轉，實現振動。壓輪采用桶式通軸式結構，偏心塊采用均布載荷形式。
8 、灑水及刮泥：
該機采用自重式灑水，配有大容量水箱，可減少停機加水時間。前后輪均配有可調整的刮泥裝置，限度的滿足施工要求。
9、選裝配置
可選裝全新玻璃鋼材質駕駛棚，造型美觀，便于安裝、拆卸。
主要技術參數
（本款機器分為后驅后振型，雙驅后振型和雙驅雙振型)
項 目 CW52C
工作質量Kg 3000
振動輪分配質量（前輪/后輪）Kg 1200/1800
靜線載荷（前輪/后輪）N/cm 120/180
速度范圍km/h 0~7.5
理論爬坡能力% 20
最小轉彎外半徑mm 4400
最小離地間隙mm 200
軸距mm 2150
轉向角 ±33°
搖擺角 ±10°
振動頻率Hz 50
名義振幅mm 0.5
激振力kN 30 標簽： 壓路機 雙鋼輪壓 全液壓雙 壓路機 雙鋼輪壓路機 全液壓雙鋼輪壓路機 壓路機 壓路機廠家
