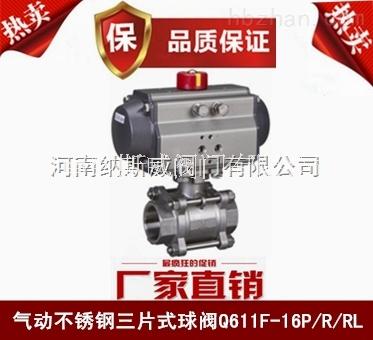

氣動不銹鋼三片式球閥 Q611F

產品概述

Q611F氣動不銹鋼三片式球閥的球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質可分別適用于水、蒸汽、油品等多種介質。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。內螺紋連及對焊連接球閥適用于PN1.0-4.0MPa，工作溫度-29-180°C(密封圈為增強聚四)或-29-300°C(密封圈為對位聚)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、氮鹽水、中和水等多種介質。
Q611F氣動不銹鋼三片式球閥結構圖

工作原理

Q611F三片式內螺紋氣動球閥也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
產品特點
1、由于聚四等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長

2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作

3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒

4、安裝簡便，能以任意方向安裝于管道中的任意部位
Q611F三片式內螺紋氣動球閥主要技術參數閥體

閥內件

執行機構
