24V直流無刷電機水泵耐高溫腐蝕耐酸堿潛水泵太陽能熱水器增壓泵 無刷電機水泵 直流無刷電機水泵

序號

類別

規格

1

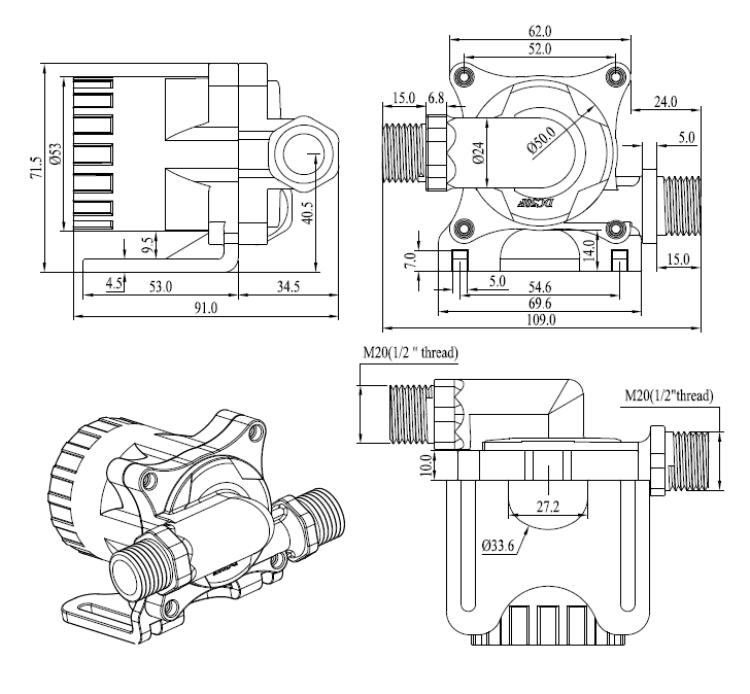

泵體尺寸及重量

109mmx91mmx71.5mm;480g

2

水泵出水口外徑

20mm螺紋（1/2英寸螺紋）

3

水泵進水口外徑

20mm螺紋（1/2英寸螺紋）

4

驅動方式

無刷直流磁力隔離（三相無傳感器程序驅動）

5

水泵殼體材料

PA66+30%GF (可更換)

6

使用方式

可長時間連續運轉

7

使用介質

水，油，以及其他酸堿溶液

8

工作溫度

60℃【兩相/T系列】或者100℃【三相/S或A系列】

9

功耗

2.5W~45.6W【兩相】；2.5W~86.4W【三相】

10

額定電壓

12Vdc或24Vdc

11

使用電壓

5Vdc ~ 14Vdc（）或5Vdc ~ 26Vdc（）

12

負載電流

2.0A【兩相】or 3.8A【三相】

13

流量

18L/MIN【兩相】;26L/MIN【三相】

14

靜態揚程

8M【兩相】;15M【三相】

15

噪音

<40dB （1M距離）

16

防水等級

IP68(可潛水安裝)

17

壽命

大于30000小時

18

供電方式

太陽能板，蓄電池，適配器，電源模塊

19

保護功能（選配）

可選配缺水保護、空轉保護、堵轉保護、卡死保護

20

調速功能（調功率）（選配）

可選配PWM調速，0~5V模擬信號調速，電位器調速

21

速度反饋（選配）

脈沖信號， 水泵的實際轉速為脈沖信號頻率的30倍

22

水泵特點

1、體積小，效率高，壽命長，噪音低；

2、陶瓷軸芯，碳纖維石墨軸套超級耐磨；

3、死亡率低于0.5%

4、無碳刷無磨損，采用電子換向，三相直流水泵采用智能程序驅  動，軟啟動無沖擊，自帶保護功能；

5、軟啟動可直接連接太陽能板供電；

6、采用耐高溫材料，三相水泵可浸泡100度開水長期運轉；

7、水電隔離，環氧樹脂灌封，完全防水，防漏電；

型號

電壓

負載電流

揚程

流量

功耗

V (dc)

A

m

L/H

W

DC50F-1250T

12

2.0

5.0

900

24

DC50F-1250S

DC50F-1250A

 DC50F-12110S

12

4.5

11

1320

54

 DC50F-12110A

DC50F-2480T

24

2.0

8.0

1080

48

DC50F-2480S

DC50F-2480A

DC50F-24150S

24

3.60

15

1560

86.4

DC50F-24150A

選型注意事項

• 選型時務必給出使用環境：例如連續工作時間、水溫、介質等，水泵功率超過一定的功率就不適合長期在60度或者100度以上水溫連續工作，務必與技術員溝通以便選擇最合適的水泵！
• 上述電流為水泵的開口電流即當水泵直接放入水中不接任何系統時的電流，也為水泵電流，當水泵接上系統之后水泵的工作電流會降低到負載電流的70%-85%。
• 水泵的揚程為送水高度，即到達揚程點的流量為零。
• 水泵的流量為水平流量，即水平的流量。

兩相（T系列）

 傳感器驅動，電路板必須內置，無法通過智能方式調速啟動有沖擊

三相（S/A系列）

直流三相指的是無傳感器智能驅動，電路板可外置（泵體可以耐高溫）。

可調速（PWM、0~5V模擬信號、電位器調速）【選配】

堵轉及反接保護，過壓過流保護，過溫保護

軟啟動,啟動電流低，無沖擊，特別適用于太陽能板直接供電
