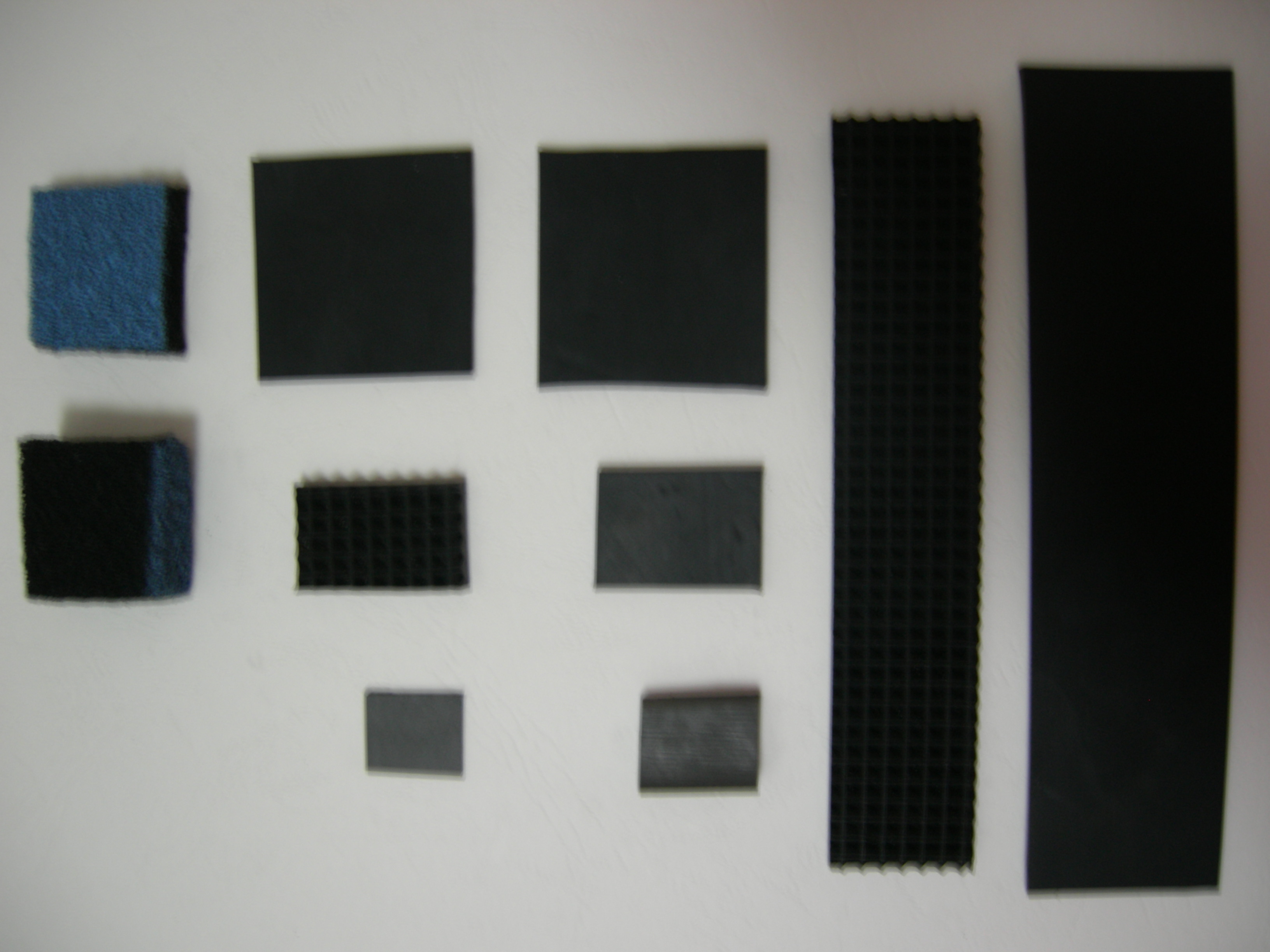

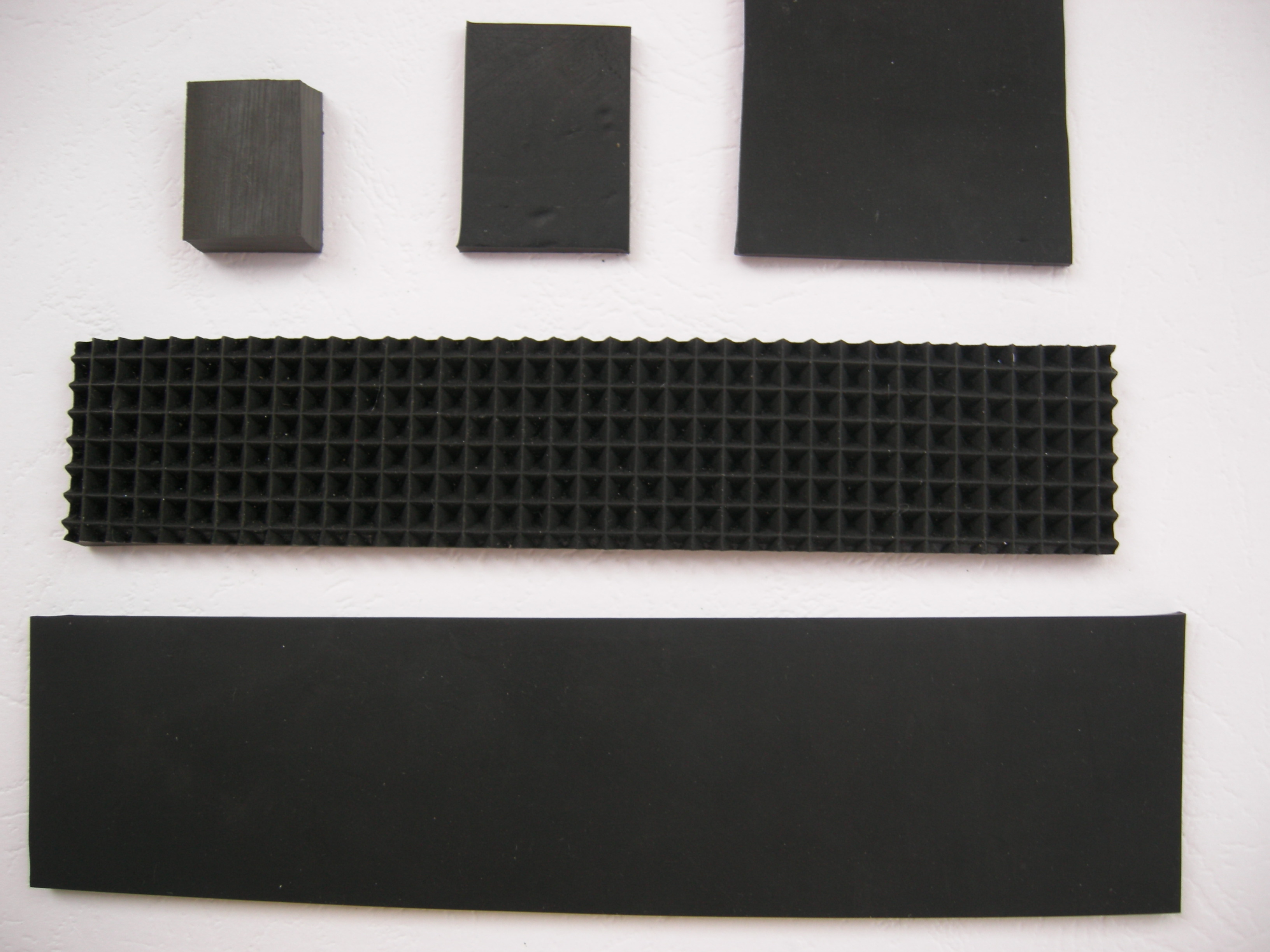

*供應原廠吸波材料
[橡膠型吸波材料
海綿型吸波材料]
深圳市吸波材料廠家
價格： 電議
物流： 廣東 深圳市 福田區| 賣家支付運費
可銷售總量： 10000件
手機： 13322991386 郵箱： 2355401191@qq.com
傳真： 尚未完善 地址： 廣東 深圳市
[橡膠型吸波材料 海綿型吸波材料]
郵箱：
手機：
- 品牌： 瑞科創
- 型號： ractron
- 加工定制： 是
- 種類： 電磁屏蔽
- 特性： 吸收電磁波
- 材質： 硅膠和樹脂
- 用途： 主要用于屏蔽設備
吸波材料的詳細介紹
吸波材料
一、MAT型薄層橡膠平板吸波材料
厚度薄，可彎曲。在較窄的頻率范圍內達到吸收。從吸收原理上，屬于干涉型。在中心頻率，垂直入射反射率Rw可達-17~-25dB。垂直入射反射率Rw可達 -13dB、-10dB的相對頻寬分別為24%和35%。入射角30°內性能變化不大，45°約為 -15dB，60°時垂直極化約為-7dB，水平極化約為-13dB。
MAT型為灰色，強度好，耐老化，可-50~+100℃工作，另有硅橡膠型可在-50~+180℃工作。
MAT型必須緊貼金屬基底使用。
| 型 號 | 厚 度 mm | 重量 Kg/m2 | 使用頻率 GHz | 垂直入射的反射率 -dB | 每塊大小 mm |
| MAT-15G | 1.2 | 3.7 | ~15 | 17~20 | 200x200 |
| MAT-10G | 1.7 | 5.0 | ~10 | 17~20 | 200x200 |
| MAT-9.4G | 1.8 | 5.2 | ~9.4 | 17~20 | 200x200 |
| MAT-5.5G | 2.8 | 9 | ~5.5 | 17~20 | 200x200 |
| MAT-3G | 5.5 | 16 | ~3 | 17~20 | 200x200 |
| MAT-2G | 7.5 | 22 | ~2 | 15~20 | 200x200 |
二、MATT型厚度更薄頻帶更寬的橡膠平板
頻寬、中心頻率和材料厚度可以根據客戶的要求設計，中心頻率較MAT型降低為-13~-17dB，有的材料低至-10dB，但頻寬增加很多。
| 型 號 | 厚度 mm | 重量 Kg/m2 | 使用頻率GHz | 垂直入射反射率 -dB | 達到-10dB頻率范圍 GHz |
| MATT-1.5mm,5.5G | 1.6 | 6.8 | 5.5 | 15 | 4.1~6.9 |
| MATT-2.7mm,3G | 2.7 | 11.5 | 3 | 15 | 2.2~3.8 |
三、MKT型性能各方面接近于MAT型，中心頻率吸收率略優于MAT，頻帶略窄。
MAT/MATT/MKT型可貼于雷達底盤、機場照明燈、船航桅桿、磁控管外罩及設備內部等吸收雜波，干擾，它必須緊貼金屬基底使用，使用溫度為-50~+100℃。
MAL型橡膠平板多層材料
通過多層電磁漸變以達到寬頻帶吸收。其中又分雙層橡膠平板RR，橡膠圓柱RC和橡膠泡沫復合平板RF。工作頻率一般為2~18GHz，緊貼金屬基底使用，使用溫度-50~+100℃。另有1~18GHz材料。
| 型 號 | 厚度 mm | 重量 Kg/m2 | 使用頻率 GHz | 垂直入射的反射率 -dB | |
|
| 平均 | ||||
| MAL-2～18GHz RR | 2.5 | 11 | 2～18GHz | 5 | 8 |
| MAL-2～18GHz RC | 5 | 13 | 2～18GHz | 8 | 12 |
| MAL-2～18GHz RF | 10 | 10 | 2～18GHz | 8 | 12 |
四、YAT反射衰減型泡沫平板吸波材料是針對優化反射衰減而設計的，在諧振頻率的垂直入射反射率可達-15dB以下，使用溫度-50~+80℃，重量輕，厚度較薄，必須緊貼金屬基底使用。
| 型 號 | 厚 度mm | 重量Kg/m2 | 使用頻率GHz | 垂直入射的反射率-dB | 尺寸mm |
| YAT-15GHz | 3 | 0.8 | ~15 | 15 | 500x500 |
| YAT-9.4GHz | 5 | 1.2 | ~9.4 | 15 | 500x500 |
| YAT-5.5GHz | 9 | 1.5 | ~5.5 | 15 | 500x500 |
| YAT-3GHz | 10 | 1.8 | ~3 | 15 | 500x500 |
五、GCT隔離衰減型泡沫平板吸波材料是針對優化隔離衰減而設計的，主要用于設備內部吸收表面電流，減少腔體自激。標準厚度為3mm、4mm、6mm和9mm。
| 型號 | 3GHz的隔離衰減-dB | 10GHz的隔離衰減-dB | 尺寸mm |
| GCT-30 | 24 | 45 | 500ｘ500 |
| GCT-28 | 20 | 40 | 500ｘ500 |
| GCT-26 | 15 | 34 | 500ｘ500 |
| GCT-24 | 11 | 24 | 500ｘ500 |
| GCT-22 | 7 | 15 | 500ｘ500 |
| GCT-20 | 4 | 7.0 | 500ｘ500 |
| GCT-18 | 2.5 | 4.5 | 500ｘ500 |
| GCT-16 | 1.5 | 2.2 | 500ｘ500 |
| GCT-14 | 1.0 | 1.7 | 500ｘ500 |
六、YATT型厚度更薄的平板吸波材料，厚度較YAT型薄，吸收性能也有所下降，但使用頻帶較寬。也有工作于C波段和Ku波段的較寬頻帶吸波材料。
| 型 號 | 厚 度mm | 重量Kg/m2 | 使用頻率GHz | 垂直入射的反射率-dB | 尺寸mm |
| YATT-3mm,10GHz | 3 | 0.4 | ~10 | 10 | 500x500 |
| YATT-4mm,4GHz | 4 | 0.5 | ~4 | 5 | 500x500 |
| YATT-6mm,2GHz | 6 | 0.7 | 2 | 4 | 500x500 |
七、YML型是通過電阻漸變而達到寬頻帶吸收的多層平板型吸波材料，可彎曲，室內使用。另有可室外使用的耐候型材料YML-WP。
| 型 號 | 厚 度mm | 重量Kg/m2 | 使用頻率GHz | 垂直入射的反射率-dB | 尺寸mm |
| YML-25 | 25 | 2.7 | 5~10 | 17~25. | 500x500 |
| YML-50 | 50 | 5.2 | 2.5~10 | 17~25. | 500x500 |
| YML-100 | 100 | 10.3 | 1.2~10 | 17~25. | 500x500 |
| YML-25WP | 25 | 2 | 5~10 | 17~25. | 500x500 |
| YML-50WP | 50 | 3.8 | 2.5~10 | 17~25. | 500x500 |
| YML-100WP | 100 | 7.2 | 1.2~10 | 17~25. | 500x500 |
