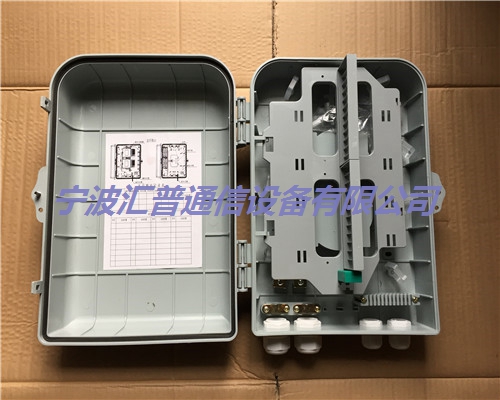

48芯光纜分纖箱,浙江寧波光纜分纖箱,

分纖箱 光纖光纜分光箱 分光配線箱

光纜分纖箱概述:

本產品應用于FTTH接入系統中的終端接入環節中，特別適用于室外壁掛式或抱箍式條件下使用。上行連接配線光纜（Distribution Cable)，下行連接入戶光纜（Drop Cable)，既具有傳統光纜分纖箱的熔接、分光和配線功能，又能與iField智能施工工具及ODN網管配合使用，實現iODN的智能光纖管理和智能施工指導。

光纜分纖箱特點：

1.適用多種使用場景：室內、室外、掛墻、掛桿、新老。

2.模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

3.采用翻轉結構，可合理配置分光、配線及熔接區域空間，便于安裝與維護。

4.分路器模塊端口傾斜15°設計，走線路由順暢。

5.系列化插片可積木化組合，擴容方便，投資節省。

6.支持光纜直熔；支持預制蝶形纜和SC型快速連接器。

7.采用高性能橡膠密封條密封，防護等級IP53。

8.皮線光纜采用獨特卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

9.路由標識清晰，方便路由的記錄與維護；體積小、重量輕，可掛墻安裝，操作方便。

光纜分纖箱技術參數：

工作環境溫度：﹣40℃～﹢60℃

環境濕度：≦95%（﹢40℃）

大氣壓力：70kPa～106 kPa

箱門開啟角度：180°

接地排耐電壓水平：≥3000V（DC）/10mA/1min

絕緣電阻：≥2×1020MΩ500V

光纜分纖箱操作：

1.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

2.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

3.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

4.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

5.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；

6.進行光纜加強芯接地，將接地線從光纜入口引出接地；

7.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

光纜分纖箱結構說明：

1.箱體材料采用PC合金和SMC材料制作，使用壽命達到20年以上

2.雙層結構的設計，上層為光分器配線層，下層為光纖熔接層；

3.光分器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

光纜分纖箱應用范圍：

    光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。用于配線間和設備間光纜的端接、使用和管理。
