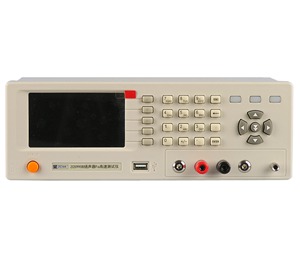

揚聲器F0測試儀ZC5990D 常州中策儀器生產廠家

1. 概述

ZC5990B揚聲器高速F₀測試儀是采用單片機控制的，依據傳統的頻率法測試原理，集模擬與數字電路于一體的全智能化測試儀器。具有快速測試和顯示各種揚聲器的諧振頻率F₀，并實時的顯示測試的電壓值。能根據揚聲器的規格設置上、下限范圍，由合格/不合格判別電路，以聲光提示的方式測試判別揚聲器合格與否，因此特別適合在生產流水線上測試使用。

2. 技術參數

2.1  F₀測量

  測量范圍:20Hz～3.0KHz,液晶顯示

測量精度:小于1%±1Hz

揚聲器阻抗范圍:0Ω～100Ω

2.2  F₀值判定

判定精度:小于1%±1Hz

設置范圍:20Hz～3.0KHz,上、下限連續可調

上下限設置精度:±1%

判定指示:  測量值高于上限(或低于下限)時，液晶顯示FAIL,表示不合格狀態。測量值在設置范圍內,液晶顯示PASS，表示合格狀態。

2.3 測試電壓

正弦波輸出幅度:0～3Vrms,液晶顯示

幅度誤差:2%

正弦波失真度:0.5%

正弦波幅頻特性:0.5dB (以1KHz為基準)

3．使用環境

1 . 電源供應: 220V±10%, 50Hz±2Hz

2 . 環境溫度: 0℃～40℃

3 . 環境濕度: 不大于90%RH

4 . 預熱時間：約15分鐘

5 . 工作位置：依本儀器面板方向垂直放置

6 . 工作場所：應無強烈的機械振動和沖擊的影響，并應避免強烈的外電磁場干擾

7 . 外形尺寸：300mm×280mm×100mm

8 . 重  量：  2.5kg
