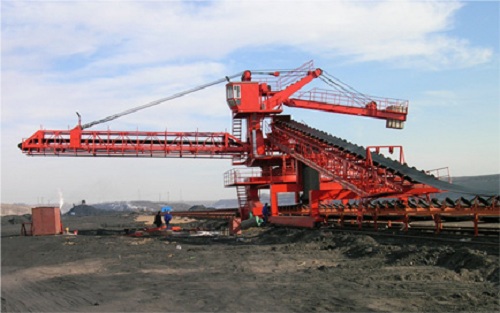

供應懸臂式斗輪取料機-沈陽江龍機械制造有限公司

斗輪取料機是現代工業大宗散狀物料連續裝卸的設備，目前已經廣泛應用于港口、冶金、水泥、鋼鐵廠、焦化廠、發電廠等散料（礦石、焦炭、砂石）存儲料場的堆取作用。

斗輪取料機主要承擔散料的堆存、挖取和均料，即通過斗輪進行取料，又可將物料經臂架帶式輸送機反向運行而將物料堆存到堆料廠。

斗輪取料機的工作原理：

斗輪取料時，把堆積的物料挖取到懸臂機上，在經過落料裝置轉到輸料系統中的皮帶機上，經落料裝置落入懸臂皮帶存放在物料廠

一、金屬結構：

主要金屬結構采用16Mn鋼焊接而成，其中前、后壁架為板梁結構，門柱、門座為箱梁結構。

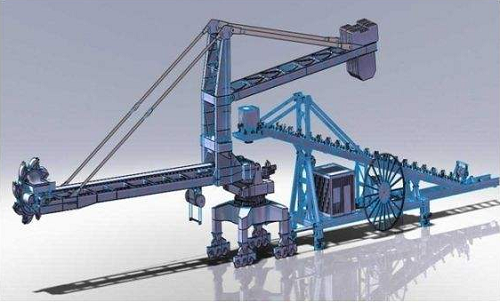

重要機體接口采用高強度螺旋栓連接。上部金屬結構有前臂架、門柱、后臂架、前后拉桿等組成，結構件均采用銷軸連接。

二、斗輪及傳動裝置：

主要由電動機、液力耦合器、減速器、斗輪軸、斗輪及溜料導料裝置等構成。

斗輪：

用螺栓和銷子固定在輪體上。

為使物料在給定的區域卸料，在斗輪內側設置圓弧擋板，圓弧擋板內側表面襯有耐磨板。

斗輪挖取物料通過溜料槽導向懸臂皮帶。

輪體大盤周圍均勻布置8~9個挖斗，斗輪通過自身的回轉從而連續取料。

斗子邊緣均焊有耐磨的斗齒。

斗輪部件在取料時工作，在堆料時處于停止?fàn)顟B(tài)。

驅動裝置：機械驅動、液壓驅動、機械液壓聯合驅動

三、行走機構

行走機構驅動裝置采用電力驅動，驅動形式有集中驅動和分別驅動兩種。
