HZD-B-1HZD-變送器 HZD-B-1HZD變送器

 HZD-B-1 HZD-B-S HZD-B-9一體化振動變送器應用范圍鼓風機、離心機、壓縮機、蒸汽輪機、發電機、電機、風扇、大型泵類、渦輪增壓器HZD-B-1 HZD-B-S HZD-B-9一體化振動變送器技術指標
供電電源：22V~28VDC，有容錯保護，正、負極性任意連接。
振動量程：多種振動型式和量程可選
頻率響應：標準 5~2000HZ，-3dB 經頻率補償、濾波有多種選擇
敏感方向：≤3%
殼體材料 316L不銹鋼殼體，內部用環氧樹脂密封灌裝
電氣隔離：500Vrms電路和殼體隔離
HZD-B-1型振動變送器與ST系列振動速度傳感器配套使用，主要用于測量旋轉機械的振動（振動位移），如機殼振動，軸瓦振動，機械振動等；監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、電機、泵、齒輪箱等大型旋轉機械，特別適用于老機組的改造。
HZD-B-1 HZD-B-S HZD-B-9系列振動變送器技術參數
外接電源：220VAC±5% 50Hz或24VDC±5%
輸入信 號：接受ST系列振動速度傳感器的信號
靈 敏 度：20.0mV/mm/s±5%
頻 響：5~300Hz
輸入阻抗：＞100KΩ
量 程：振動位移0~500um（峰－峰值）
精 確 度：±1%滿量程
電流輸出： 4~20mA有源，輸出負載≤500Ω
溫度范圍
運 行 時：-20℃～+65℃ 儲 存 時：-40℃～+85℃
相對濕度：至95%，不冷凝
HZD-B-S型一體化振動變送器與ST系列速度傳感器配套使用，主要用于檢測旋轉機械的振動，如機殼振動、軸瓦振動、機械振動等；監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械，尤其適合老機組改造。
技術參數：
外接電源：220VAC 50Hz或24VDC
輸入信號：接受一個ST系列振動速度傳感器的信號

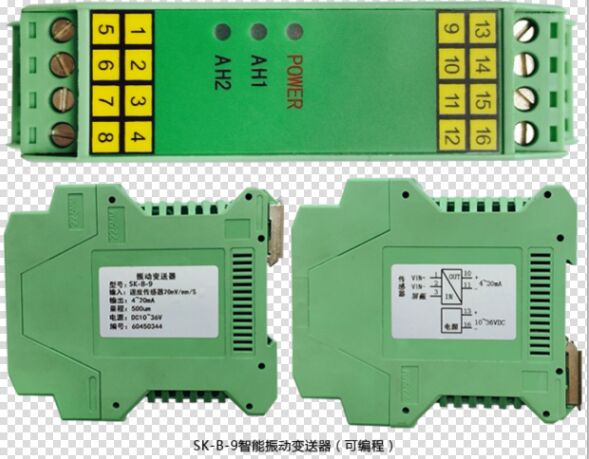

HZD-B-9型一體化振動變送器是采用單片機為核心的智能振動變送器。該變送器通過ST系列振動速度傳感器監測旋轉機械的振動，如機殼振動，軸瓦振動，機架振動等，并輸出振動的位移值或速度值。具有：振動監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護，如汽輪機、風機、壓縮機、電機、泵等。
一體化振動變送器技術參數：
外接電源：220V AC或24V DC
輸入信號：接受一個ST系列振動速度傳感器的信號
靈敏度：20mV/mm/s±5%
頻響：5～300Hz
量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
LED指示：OK綠色，Alert、Danger紅色。
測量誤差：±1%滿量程
電流輸出：4～20mA有源，輸出負載≤500Ω
報警點設置：0～滿量程，度±1%
報警復位方式：自動或手動（現場Reset按鈕、遙控報警復位端子）
繼電器密封：環氧樹脂，節點容量DC30V/5A或220V/5A，單刀雙擲
上電延時：約10秒
溫度范圍：運行時-25℃～+65℃，儲存時-40℃～+85℃
相對濕度：至95%，不冷凝
外形尺寸：90W×120L×75H mm
安裝尺寸：80×90mm

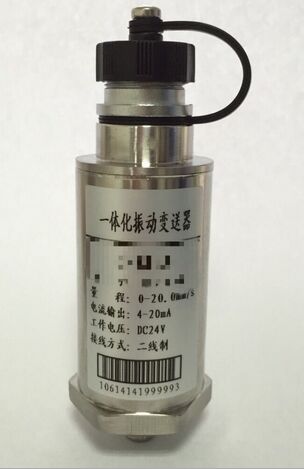

hZD-B-4一體化振動變送器將磁電式速度傳感器、精密測量電路以及顯示電路集成在一起，實現了傳統的“傳感器十監測儀表”模式的振動測量系統的功能，適合于構建經濟型高精度振動測量系統，該變送器可直接連接DCS、PLC或其它系統，是風機、水泵等工廠設備振動測量的理想選擇。
技術指標
電氣指標：
1、外接電源： 24V DC
2、輸入信號：取自內置ST系列磁電式速度傳感器的信號
靈敏度20 mV/mm/S±5% 頻響10～300Hz
輸入阻抗：>100KΩ
3、量程
量程范圍
位移：0～500μm（峰-峰值）
烈度：0～50.0mm/S（真有效值）
