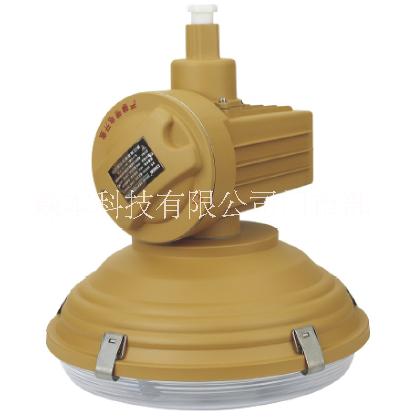

SBD1105-YQL120免維護節能防爆燈 免維護防爆燈 森本免維護防爆燈

SBD1105-YQL120免維護節能防爆燈

一.   產品特色

1.       燈具防爆型式為復合型或粉塵防爆型，適用于危險場所照明使用。

2.       燈具由光源腔、電器箱和接線腔構成，密閉式設計。

3.       鋁合金壓鑄鎮流器箱內含鎮流器、接線端子等電器。光源腔外殼由純鋁成型，內部設有鏡面反射器。燈具外表面聚脂噴涂。

4.       聚碳酸脂棱晶透光罩，卡扣夾持式連接。鎮流器箱側面開蓋結構。

5.       燈具具有耐腐蝕性好，發光效率高，照射范圍廣，光線柔和，經久耐用之優點。

6.       燈具設有橡膠密封墊，密封可靠，防護性能好。

7.       燈具造型新穎、美觀大方，安裝維護方便，適用中低棚照明。

8.       本燈具適用管吊式、吸頂式、吸壁式和立桿式安裝。（見安裝示意圖）。

9.       電磁感應燈光源，功率因數高，高光效，使用范圍廣，長期使用免維護。


二.   電磁感應燈特點


1.       電磁感應燈無電極和燈絲，具有超長壽命，長年使用免維護，壽命是白熾燈的70多倍，金屬鹵化物燈5～6倍。

2.       節能，有效發光效率約139Plm/w，功率因數高達0.99，比白熾燈節電80%。

3.       穩定性好，在電壓波動180～250V范圍內仍可正常啟動穩定工作。

4.       綠色環保，通過國家EMC檢驗，無電磁污染、無頻閃，眼睛不易疲勞。

5.       瞬時啟動，啟動和再啟動時無須延時，可瞬時點亮。

6.       光源顯色性好，顯色指數≥80。


三.   適用范圍


適用于IIA、IIB、IIC類含有性氣體環境，溫度組別為T1～T4的2區室內外危險場所或20區、21區、22區性或可燃性粉塵場所室內外的照明。

四.   燈具型號及含義



選型舉例：例如 SBD1105-YQL80C表示隔爆型免維護系列防爆燈具，電磁感應燈光源，功率80W，吸壁式安裝。

五. 技術參數（技術條件）

1.  執行GB3836.1、 GB3836.2和GB3836.3《性氣體環境用電氣設備》（等效于IEC60079和EN系列標準）;   GB12476.1《可燃性粉塵環境用電氣設備》（等效于IEC61241和EN系列標準）。

2.  防爆標志: Ex ed??CT3。  粉塵防爆標志：DIP A20 TA.T4

3. 外殼防護等級：IP65。

4. 防腐等級：WF2。

5. 適用光源：電磁感應燈80W、120W。

6. 額定工作電壓：220V  50Hz。

7. 引入口：G3/4”或φ44mm。

8. 電纜外徑：?9～?10.5mm。











六． 燈具外形：





七．安裝型式（示意圖）：



安裝形式配置件一覽表：



  注：選配件用戶應根據需要在訂貨時另外選購。燈具與安裝基座連接螺栓用戶自備。

八．配光曲線
