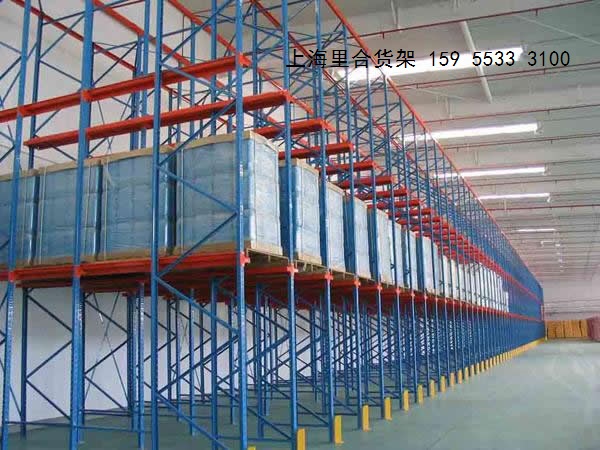

貫通貨架 上海貫通貨架廠家-上海里合貨架

 貫通貨架介紹

1   貨架結構特點：

主要由立柱片、牛腿、牛腿擱板、頂梁、頂拉、背拉等組成。

A．立柱片：慣性距大、承載能力強、抗沖擊性能強。

?  兩根立柱之間由橫撐、斜撐以螺栓連接而成，增加立柱片的強度，立柱上沖有雙排鼓型孔，孔節距為75mm，所以橫梁掛接在立柱上可以以75mm為單位上下調節每層的層高。

?  立柱截面由13個面構成，具有慣性距大、承載能力強、抗沖擊性能強等優點，

?  由于采用了“先自動沖孔后冷彎成型”技術，完全避免了因立柱應力集中而可能導致立柱出現裂紋失效情況。

B． 牛腿：慣性距大、承載能力強、外形美觀。

?  牛腿為整體沖壓成型構件，這樣避免了焊接應力，具有慣性距大、承載能力強、外形美觀等特點。

?  與立柱連接采用掛接式，同時配有特殊設計安全銷，既方便拆卸又可以確保牛腿在外力撞擊后不會脫落。

C． 牛腿擱板：

?  為冷軋成型件，可根據需要做任意長度，沒有接頭，結構美觀，受力均勻。

?  牛腿擱板有效使用寬度為100，為了安全起見，側邊有導向擋邊,當貨物放偏時,一邊的托盤會由導向擋邊擋住，同時另一邊托盤必須保證仍然不會掉出牛腿擱板。根據此原則，我們?nèi)⊥斜P在正常存放時，每邊可以放在牛腿擱板上60mm，這樣托盤距離兩邊導向板的距離都為40mm，這樣一來，即使托盤放偏，只能放偏40mm，另一邊還有20mm可以放在牛腿擱板上，托盤不至于掉出貨架。

D．背部水平拉、背部斜拉、頂梁及頂拉：

由于駛?cè)胧截浖苁撬胸浖茴愋椭薪Y(jié)構最危險的一種貨架形式，所以駛?cè)胧截浖艿慕Y(jié)構穩定就成為該類型貨架最主要的同時也是必須要考慮的一個首要問題，為了解決這個問題，我公司在該類貨架結構設計方面，充分利用空間位置，在不影響貨架存儲量以及方便使用的前提下，從以下幾個方面考慮：

1、 在每組貨架的端頭設置背部水平拉桿，增強貨架水平方向的拉力，將所有貨架在背后連成一個整體；

2、 在貨架背后，每組貨架都增加1組背部斜拉桿，斜拉桿通過“之”字型結構有效的將貨架連接在一起，與背部水平拉桿配合避免了貨架整體傾斜的可能（“之”字型的結構是利用三角型的穩定型原理）；

3、 在貨架頂部，每隔一組貨架都增加1組頂部斜拉桿，頂部斜拉桿通過“之”字型結構有效的將貨架連接在一起，其原理與背部斜拉桿的相同；

在貨架頂部延托盤寬度方向全部采用頂梁連接，并且頂梁與立柱的連接通過柱卡掛接的同時采用標準件鎖定，每個巷道頂梁之間都設置了頂拉桿。

2  貨架構件的技術指標

A  立柱：

（1）  立柱全長調節孔距累計誤差不大于±2mm，相臨孔距誤差小于0.02mm；

（2）  貨架全長尺寸極限偏差不大于2mm；

（3）  立柱扭曲小于1°/m；

（4）  立柱垂直偏差小于L/1000mm^① ；(注①L：橫梁長度)

B  橫梁：

（1）  橫梁長度尺寸誤差小于0.5mm；

（2）  橫梁裝配后兩端高低誤差小于2mm；

（3）  貨架橫梁達到要求的承載時，橫梁撓度不大于L/200。

C  貨架標準配件

（1）  立柱連接螺栓M10*65（95），配外齒鎖緊墊圈，產地上海標五。

（2）  立柱地腳內膨脹螺栓M10*75（100），產地南京海鑫公司。

（3）  安全銷￠7mm，產地南京鑫托斯。

里合貨架專業生產貨架類產品，針對全國市場，目前貫通貨架是我們的優勢產品，優化的小車設計以及進口軸承，給客戶良好的使用體驗，全國范圍內接到報修電話后2小時內回復，36小時內到達現場。歡迎來電咨詢 胡 159 5533 3100
