詳細信息（竹簀閥門 渦輪對夾蝶閥軟密封蝶閥上海閥門 渦輪對夾蝶閥）

連接形式： 對夾
材質： 球墨鑄鐵
驅動方式： 手動

溫馨提示

產品屬性及價格等僅供參考，詳情請來電或旺旺咨詢！

本公司生產銷售產品、型號、規格、材質繁多，如果您的尺寸或者

款式比較特別，您可以點撥打我們熱線：18905065271

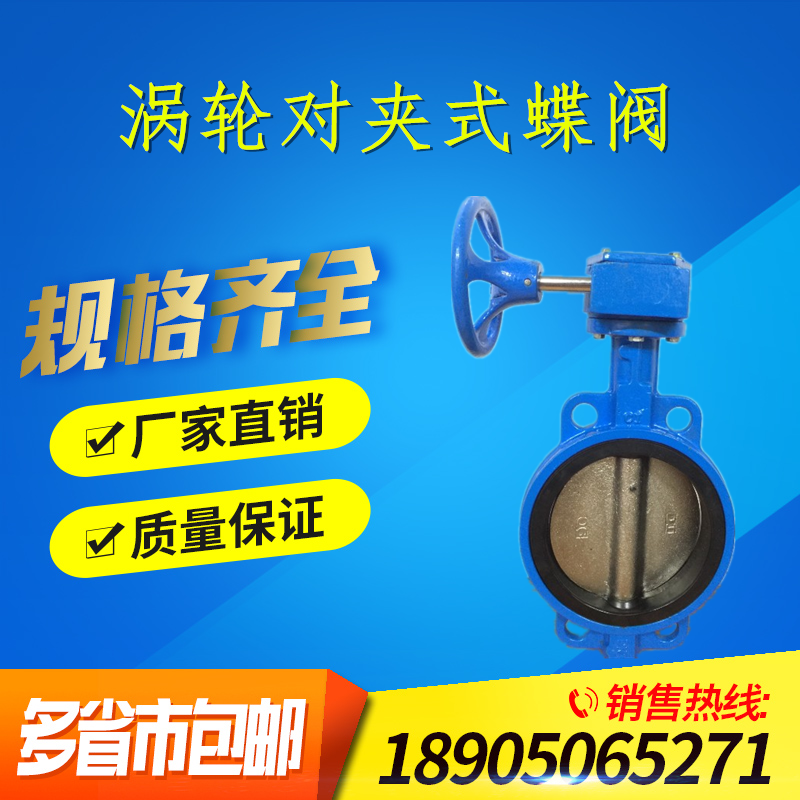

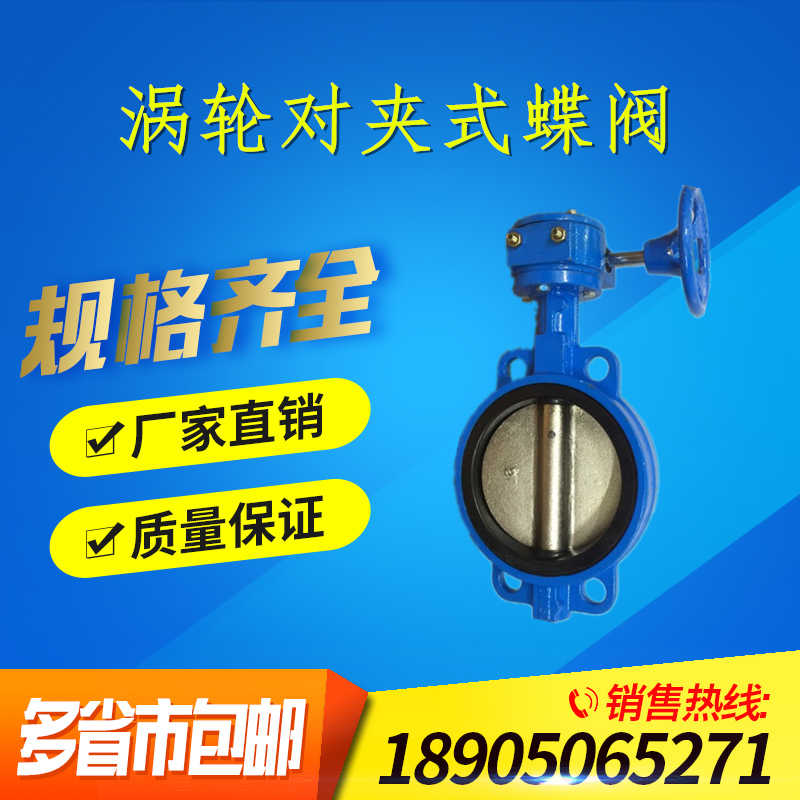

D371X蝸輪對夾式蝶閥

蝸輪軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

中文名D371X蝸輪對夾式蝶閥概述雙偏心法蘭式蝶閥結構緊湊特點密封性能可靠適用溫度-40℃～90℃

特點

本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。橡膠密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。

主要技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

注：密封圈材料：天然橡膠（NR）-20~+85℃

乙丙橡膠（EPDM）-40~+125℃

橡膠（NBR）-20~+82℃

硅橡膠（SI）-70~+150℃

氟橡膠（VITON）-23~+150℃

氯丁橡膠（CR）0~+80℃

丁基橡膠（IIR）-40~+100℃

聚四氟乙烯塑料（PTFE）+10~+150℃

主要零部件材料：

零件名稱材料閥體WCB、QT、HT200、HT250蝶板WCB、QT45、HT200、HT250閥軸2Cr13密封圈耐油橡膠填料柔性石墨

執行標準：

制造標準GB/T 122387-89法蘭標準GB9113-2000、GB17241.6-1998結構長度標準GB12221-89檢驗標準GB/T 13927-92

主要外形連接尺寸

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
