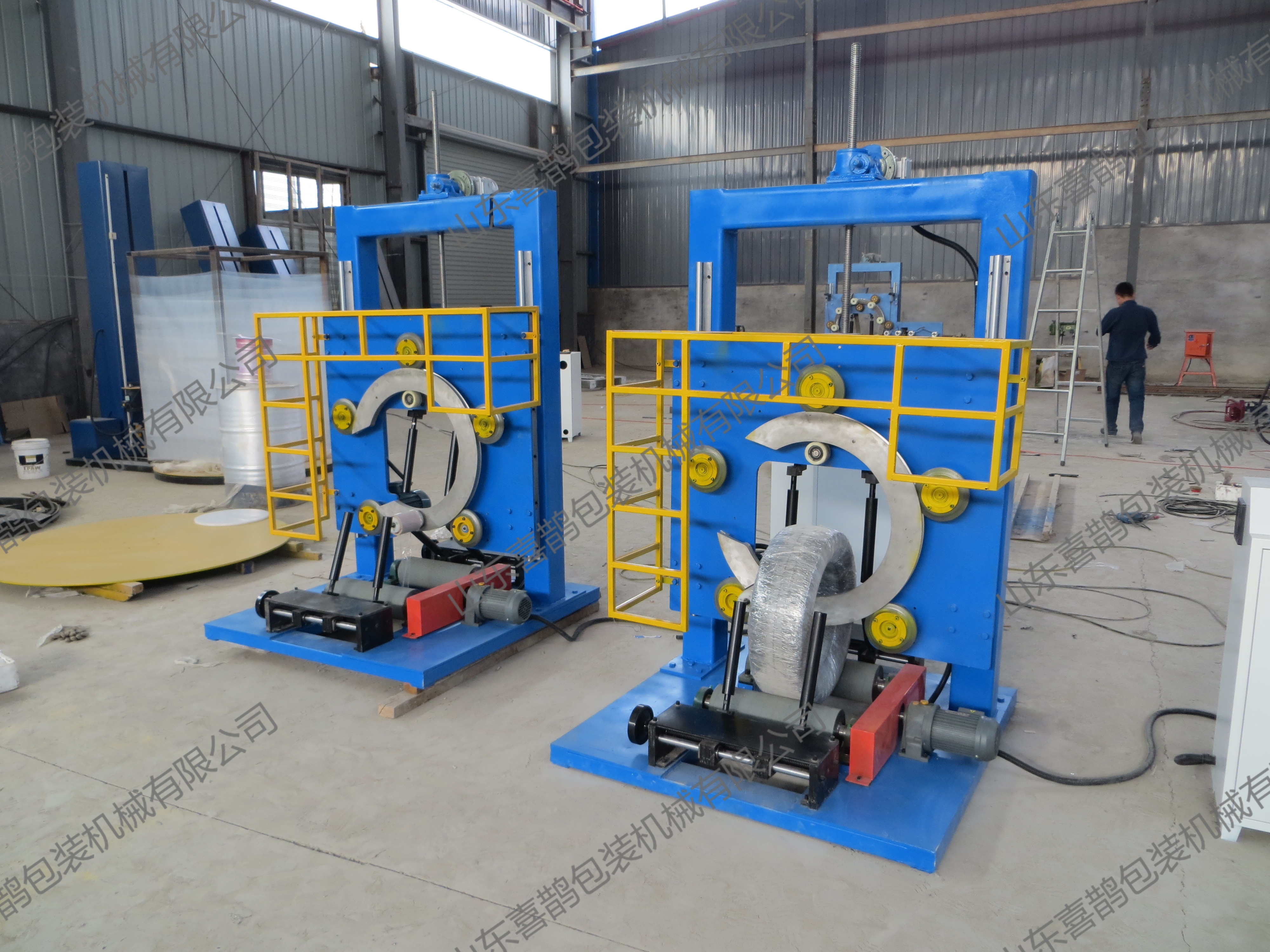

輪胎纏繞包裝機 輪胎包裝機 T300輪胎包裝機 廠家直銷

輪胎纏繞包裝機輪胎包裝機T300輪胎包裝機廠家直銷

一、包裝設備參數說明

1.1產品用途

HT系列立式輪胎纏繞包裝機主要是為輪胎行業設計制造的一款新型的纏繞包裝裝備，廣泛應用于輪胎及其它各類環形而設計的。可有效防塵、防水、防腐蝕。減少物流運輸中的損耗。

1.2技術參數：

1.3動作流程

   人工把輪胎推至設備位置，人工拉取PE膜放置在輪胎上，人工按動啟動按鈕開機進行規定秒數纏繞，纏繞結束包裝機C型口始終朝下，便于人工上下料；纏繞結束后人工把包裝好的輪胎推出，上下一個輪胎產品重復上述動作；

  備注：

1.輪胎定位調整輥具有電動夾緊與打開功能（人工按按鈕）并且具有自鎖功能；

   2.包裝機C型纏繞裝置開口始終朝下，并且具有傳感器原點檢測功能；

   3.包裝機包裝過程出現斷膜情況發生時具有人工按動回原點功能，C型纏繞裝置自動回轉定位至要求的位置（ C型口朝下），便于人工取產品。

   4.包裝設備的C型口不會因為累積誤差造成定位不準確的情況發生；

   5.設備傳動裝置都要具有漲緊裝置，C型纏繞裝置要有自動漲緊功能，防止打滑影響使用；

   6.設備包裝及標牌采用中性包裝及標牌。

1.4、設備技術要求及說明

1.配置優良，主要部件均采用國際、國內品牌，有效保障設備的性能穩定。
2.操作簡便，可設置包裝時間，包裝速度。
3.上下護輥裝置采用電動調節，輪胎寬度存在差異時，便于調整，有效提高包裝效率

4.托輥轉速變頻可調，可根據需要調整包裝帶的重疊度，有效節省包裝材料，降低包裝成本。
5.當包裝物外徑差異時，可一鍵式電動調整中平高度。
6.包裝帶張力松緊可調，包裝效果緊湊、平整、美觀。

7.包裝完成，圓環開口具有定位功能，開口始終朝下（無論是否更換規格及任意設置秒數，開機與停機環形開口始終朝下），便于上下貨，轉環固定傳動輪采用高耐磨聚氨酯傳動輪，托輥包高耐磨摩擦帶，減少噪音。
8.設備裝有環周貼標裝置，實現了包裝、貼標同步進行，節省包裝時間，減少繁瑣，提高了包裝效率。
9.整機可根據實際包裝需要，自由移動場地，真正實現了設備跟著產品走，大大提高了包裝效率，降低了勞動強度。

10.鋁環采用1個電機帶動鋁環轉動，采用皮帶傳動結構（傳動介質有自動漲緊裝置）

11.托輥包軟料高耐磨-摩擦帶，不染色，可防滑，避免輪胎損傷。

12.計數器最小調整精度1秒；

1.5主要配置：

備注：參考配置若后期有改動升級，所用品牌不低于表格所示品牌

1.6設備設計、制造及相關標準：

GB8196                   輕工機械 機構設備防護安全

GB3805                   輕工機械 安全電壓

GB3829                   輕工機械 漏電保護

Gb5083                   輕工機械 環境保護

GB7311-87              機械型號編制方法

GB/T 7932-1987         通用技術條件

HG 20532-93            機械工程設計安全衛生規定

JB 7233-94                機械安全要求

QB/T 1586.1-93           輕工機械 焊接件通用技術條件

QB/T 1586.2-93           輕工機械 切削加工通用技術條件

QB/T 1586.3-93           輕工機械 裝配通用技術條件

QB/T 1586.4-93           輕工機械 涂化通用技術條件

噪音要求應符合國家工業設備要求，其設計、制造、檢驗、試驗等符合國家標準和規范以及有關的法規要求。

除非圖紙和技術要求中有特別要求，本需求書提出的是限度的要求，并未對一切細節作出規定，也未充分引述全部有關標準和規范的條文，投標人提供的所有貨物（包括設計、制造、測試和安裝）都應符合招標時已頒布的現行中國國家或其他公認的部頒、行業標準。如果這些標準內容有矛盾時，應按標準的條款執行。

二、供貨和工作范圍

2.1賣方的供貨范圍和工作范圍包括包裝機隨機配件、工具、說明書等。

2.2賣方提供的設備和輔助系統完全滿足在規定的現場氣候條件下正常穩定的操作要求。所提供的纏繞包裝機達到國家標準的要求，所提供的每臺繞包裝機包括（但不限于）以下內容：

2.2.1輪胎纏繞包裝機

2.2.2試機帶

2.2.3合格證

2.2.4用戶手冊

2.2.5設備銘牌

2.2.6包裝、運輸

2.2.7現場安裝調試，試車，運轉服務

三、電氣控制系統

3.1采用獨立電箱控制，電箱位于機械外側，集中控制。設有斷路器、繼電器、交流接觸器、按鈕、指示燈等,本機為三相四線制，并可靠接地。設有電源控制柜，并采用統一規格的電線槽蓋。整線要求線路整齊、明晰，控制開關，按鈕指示燈均有明顯標志，電氣配電箱及控制柜的設計、制造、安裝均符合國家電氣技術的安全標準，所有線體電器和設備工作時，溫升不得超過產品標準額定值，開關并有良好的過載保護

A、      設備應有安全保護回路

B、      管線應有足夠保護，并可靠固定

C、      電纜應有足夠容量和耐壓

D、      所有部分均應可靠接地

     1）   電    源：380VAC±10％  50HZ

     2）   電    耗： 約2.0kw

     3）   現場無強大振動源、環境溫度 –10℃～+40℃

3.2裝運前的測試運行和檢查

供方設備發貨之前在供方公司內按合同要求進行原料運轉測試。

四、包裝后效果樣圖：

五、、售后服務及體系

1、：

（1）供方保證所有提供的設備均為嶄新的并且未曾使用過；

（2）供方提供的設備（包括設計、材料、制造服務）保修期為送貨后12個月

2、售后服務：

（1）期為自設備最終驗收報告簽署之日起12個月。

（2）期內： 如果由于設備本身故障造成設備無法正常使用，賣方將免費負責維護或備件更換；如果由于買方人為因素或外部客觀因素導致設備無法正常生產，賣方將有償負責維修，只酌情收取服務費和材料費。

 (3)期外：不論由于設備本身故障、買方人為因素還是外部客觀因素導致設備無法正常生產，賣方均將負責維修，只酌情收取服務費和材料費。

3、體系

的經營，管理、生產、技術、質量工作嚴格按IS9001:2000體系要求執行。

六、油漆、標志、包裝

1、設備各部件安裝牢固、平直，外購件保持原來顏色。

2、鋼材經除銹，去油后噴漆處理，使整個線體美觀、大方。

3、烤漆件為進口電腦配漆，漆面平整、光滑，整體鋼件除烤漆外其它件均采用發蘭或鍍鋅處理。

4、噪音要求應符合國家工業設備要求

5、設備符合國家相關通用要求和職工安全與健康標準

6、在需要的位置貼警示標貼
