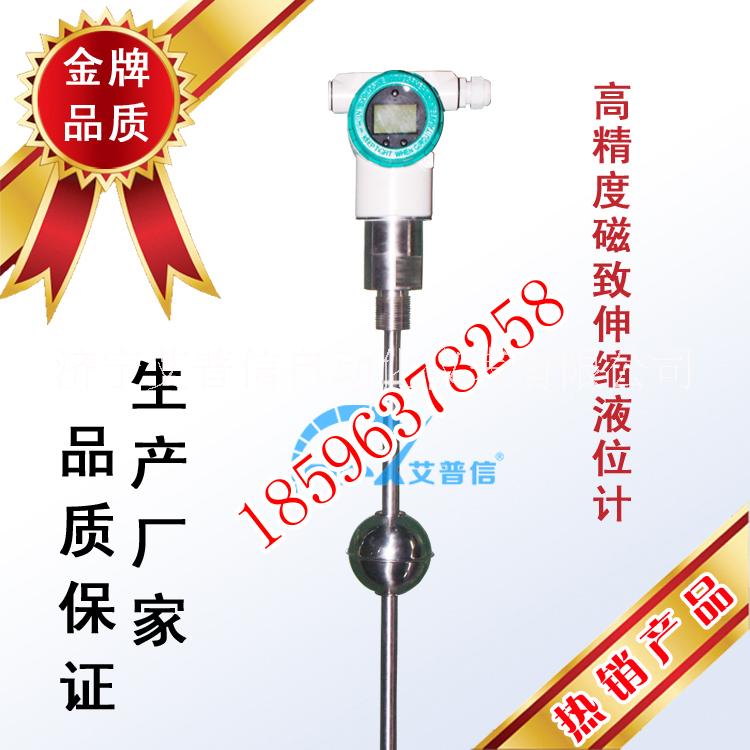

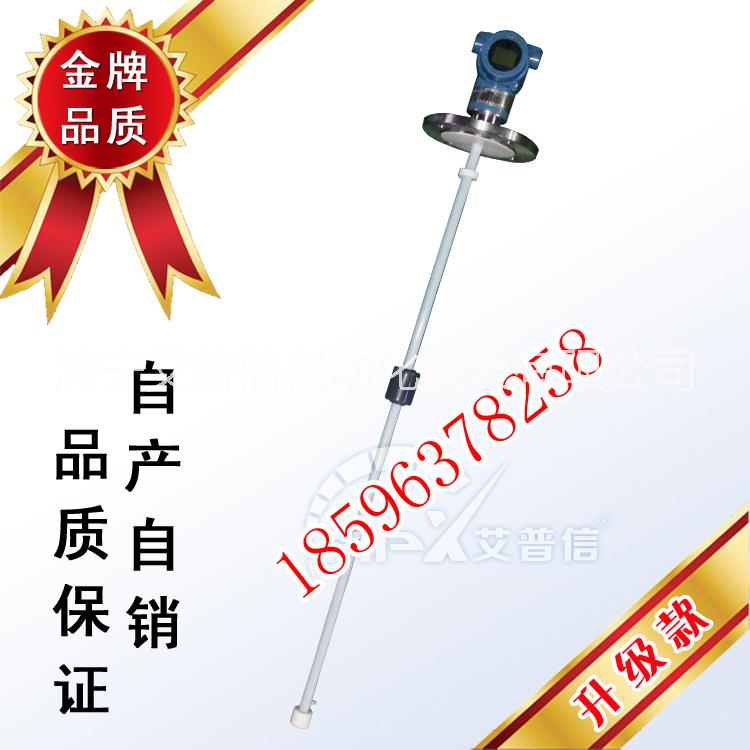

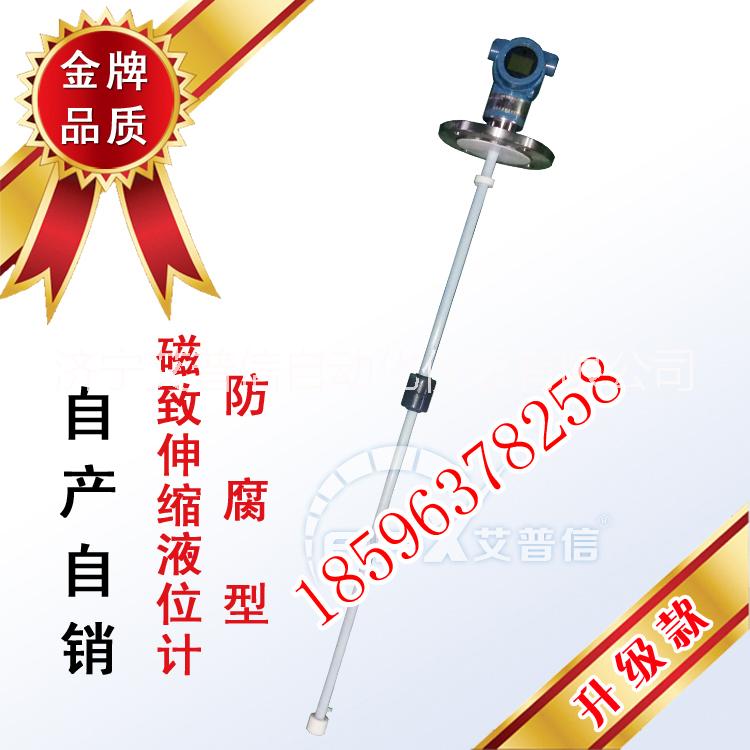

磁致伸縮液位計

一、概述

磁致伸縮液位傳感器(以下簡稱傳感器，含普通型和隔爆型)用于液體液位、界面連續測量。除此以外，磁致伸縮液位傳感器的應用領域還十分廣泛，包括：石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等。

磁致伸縮液位傳感器嚴格按照GB3836.1-2002《性環境用防爆電器設備通用要求》，GB3836.2-2000《性氣體環境用電器設備  第二部分：隔爆型“d”》的要求制造。并取得國家防爆電氣產品質檢中心頒發的防爆合格證，同時數字輸出的產品取得了本安防爆認證。

二、 工作原理

磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有磁鐵）等部分組成，見圖。

傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以地確定浮子所在的位置，即液面的位置。

 SHAPE \* MERGEFORMAT

磁致伸縮液位傳感器結構

三、技術參數

3.1 供電電源：24V±2.4V. DC

3.2 工作溫度：電子倉：

T1級：－40 ℃ ～ + 80℃；

T2級：－25 ℃ ～ + 70℃；

T3級：－10 ℃ ～ + 65℃；

T4級：   0 ℃ ～ + 70℃；

測桿： －40℃ ～＋110℃；

3.3 主要技術性能指標

a)                量程范圍：硬桿：150mm～7000mm，軟桿：最長16000mm；

b)      輸出形式：4～20mA；0～5V；0～10V；±5V；±10V；RS-485

c)      線性誤差：優于±0.05%FS；量程小于300mm的傳感器,誤差小于150μm

d)     重復性：優于±0.002%FS

e)      輸出溫漂：50ppm/℃；

f)       產品功耗：≤50mA；

g)      輸出紋波：≤20mV；

h)      帶負載能力： 4～20mA輸出：帶負載能力≤500Ω；

0～5V，0～10V輸出：最小控制器負載≥5kΩ；

3.4其他參數

a)   測桿材料：0Cr18Ni9、1Cr18Ni9Ti 或用戶特殊定制；

b)   電子倉外殼材料：1Cr18Ni9Ti；

c)   引線方式：

1.屏蔽電纜連接，默認長度1.5m(可根據用戶要求改變)；

2.航空插頭連接；

3.接線端子連接；

d)   浮球材料：0Cr18Ni9、316、橡膠；

e)   安裝形式：螺紋安裝、連接頭安裝、定位環安裝、懸掛安裝或者用戶特殊定制

f)   防爆類型：ExdIIBT5、ExiaIIBT5、ExdIICT5

g)   防護等級：IP65

四、操作方法

4.1安裝方法

4.1.1 螺紋安裝

如圖所示，產品垂直安裝，安裝斜度不能大于5度；安裝浮球時，NO(上)標記的半球應在液面之上；測桿兩端有測量死區；鎖緊環固定時下端與桿底端應平齊。

此種方式適用于大部分液罐測量，可選用廠家提供的連接法蘭或用戶特殊定制的法蘭，將液位傳感器安裝螺紋直接旋入法蘭中。

4.1.2 使用活動的連接頭安裝

此種方式適用于測量高度可調整的開罐與密封罐測量。

4.1.3 定位環安裝

傳感器測桿接觸罐底，依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

4.1.4 懸掛式安裝

傳感器被吊掛在罐口法蘭蓋下，測桿與罐底保持一定距離（2～5mm），依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

4.1.5 零點、滿度調節

傳感器的零點在測桿的末端一側，滿度點在靠近電子艙的一側。將浮球放在用戶要求的零點位置，按下M+S按鍵，當液晶屏的右下角出現LCOK時，松開按鍵，按下S鍵出現OFF再次按下S鍵變成ON即；按下M鍵菜單翻頁，右下角依次顯示：LOL-量程低液位（按S鍵盤移位閃爍 按Z加數）； LIH-滿量程（按S鍵盤移位閃爍 按Z加數）；單位 CM 和MM (按Z鍵改變單位)；POIN-小數點位置（按Z鍵小數點移動）；4MA-零點標定（將浮球放在零點同時按S+Z出現OK再按一次S+Z 零點標定完成)；4mA標定完成后按M鍵進入20MA標定（將浮球放在滿程位置同時按S+Z出現OK再按一次S+Z 滿程點標定完成)； 繼續按M鍵后出現ONE后 按Z鍵出現YES 再按S鍵退出（如只是瀏覽可不按Z鍵此時不顯示YES直接按S鍵退出），設置成功。

注意：用戶在接線之前，請檢查供電電源是否滿足＋24V±2.4V. DC要求，并且電源輸出功率必須大于產品總功耗，按每支傳感器50mA計算。如果電源不滿足要求，請更換供電電源以保證傳感器能夠正常工作。

4.1.6 接線端子連接
