高精度大量程外置磁致伸縮位移傳感器 抗干擾磁致伸縮位移傳感器，主要包括波導管和傳感電子頭，所述波導管用于產生回波信號，接收激勵脈沖信號， 同時在磁環的位置產生磁致伸縮效應，產生磁致扭轉波回傳給回波采集處理分析系統，波導管上套有安裝永磁鐵的磁環，磁環產生的磁場與波導管產生的磁場方向不同，一旦交匯就產生磁致扭轉波。所述傳感電子頭包括五個子系統，分別為控制單元、激勵信號發生系 統、通信系統、供電電源電路和回波采集處理分析系統，涉及到機械、電子、信號處理與計算機多學科領域的知識，是一個典型的多種高新技術融合的系統。
外置磁致伸縮位移傳感器 抗干擾磁致伸縮位移傳感器是Germanjet公司近年開發的一種供給高用量而價格相對低廉的經濟型傳感器，價位比19P系列要低，但功能差不多。18系列主要分為184電流型、180電壓型、183數字Start/Stoop脈沖型，可提供多元化的安裝方式，最適合機床行業使用。核心技術還是Germanjet開拓的磁致伸縮技術，這個技術的基本優點如非接觸式、性、防沖擊、可靠性等都可以在18系列找到。因此它在性能上與其他系列大致相同，只是在輸出功能方面沒有其它系列的，但在一般的工業自控應用上，可以說是綽綽有余。
外置磁致伸縮位移傳感器 抗干擾磁致伸縮位移傳感器標準參數
| 訂貨編號 | 180 | 181 | 182 | 184 | 185 | 183 |
| 輸出 | 0-10V或10-0V | 0-20mA | 20-0mA | 4-20mA | 20-4mA | STAST/STOP脈沖 |
| 測量數據 | 非接觸式直線位移傳感器 | |||||
| 分辨率 | 無限（取決于控制器A/D與電源紋波） | 0.1/0.01/0.05mm | ||||
| 供應電源 | +24Vdc(20.4-28.8Vdc) | |||||
| 輸入保護 | 極性保護至-30Vdc，過壓保護至36Vdc | |||||
| 用電量 | 50-140mA(按量程而定) | |||||
| 絕緣強度 | 500Vdc(DC地端對機器接地端) | |||||
| 重復精度 | 滿量程的 < ± 0.005% | |||||
| 非線性度 | 滿量程的<± 0.01%( ± 90 ｕm) | |||||
| 更新時間 | 0.5ms 1200mm以內 / 1.0ms2400mm 以內 | |||||
| | 2.0ms 4800mm以內 / 5.0ms 7600mm 以內 | |||||
| 工作溫度 | -40至75℃, 濕度90%,不能結露 | |||||
| 防護級數 | IP65 / IP67(當正確連接上插頭時) | |||||
| 震蕩指標 | 15 g / 10-2000 Ηz / IEC 標準 68 -2 -6 | |||||
| 沖擊指標 | 100g (單一沖擊) / IEC標準68 - 2 - 27 (耐久性) | |||||
| EMC測試 | 放射 E N6 1000 - 6 - 3,抗擾 E N6 1000 - 6 - 2 | |||||
| | E N6 1000 - 4 - 2 / 3 / 4 / 6 | |||||
安裝形式

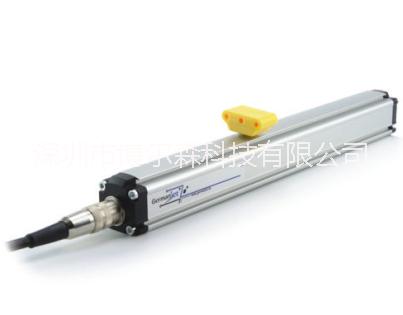

普通懸浮式滑塊

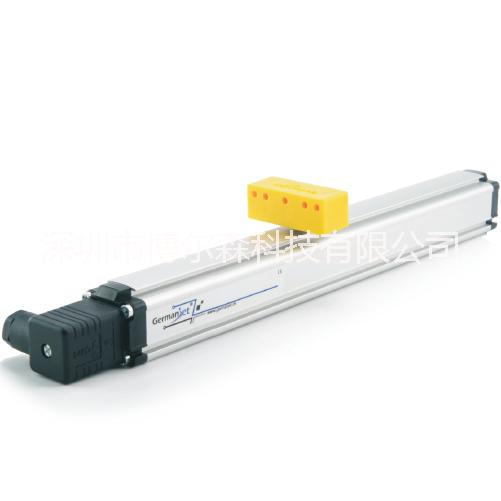

高懸浮式滑塊

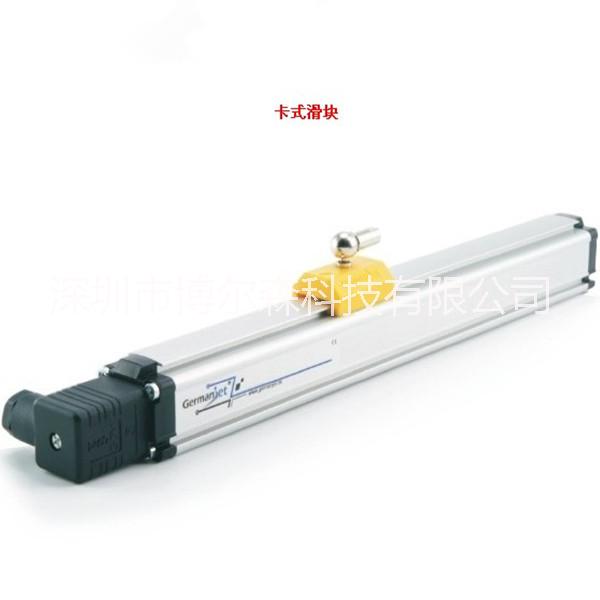

卡式滑塊
電氣連接
模擬電流輸出型
模擬電壓輸出型
STAST/STOP脈沖數字輸出型
鋁成型外殼符合IP65標準(需要配合正確的接頭)，保證能工作于苛刻和高塵埃污染的環境。固定夾片提供靈活和簡易的安裝方式，適合一般機械使用。總而言之，18系列磁致伸縮位移傳感器非常堅固耐用，是要求嚴格的工業環境中最理想選擇。
18系列磁致伸縮位移傳感器是采用非接觸式磁懸浮測量技術。當信號需要遠距離傳輸或者使用環境中電網干擾環境比較大的場合，電流輸出型傳感器具有較高的抗干擾能力。183系列STAST/STOP數字輸出是，而能達到高抗干擾性的數字信號輸出。首先控制器會向傳感器發出開始信號(開始脈沖)。
外置磁致伸縮位移傳感器 抗干擾磁致伸縮位移傳感器是采用非接觸式磁致伸縮測量技術。此技術能提供高、直接和值的位移輸出。非接觸式設計不但方便安裝，而且能所有工作磨損而帶來的誤差。
新型18系列磁致伸縮位移傳感器的誕生，標志著Germanjet承諾優化液壓缸位置檢測承諾的。可以通過選用浮漂型定位磁塊實現液位檢測。依賴于該傳感器的高抗震性和抗沖擊的特性，這一系列的傳感器也可以應用在建筑機械和其他工作環境較為惡劣的現場。
外置磁致伸縮位移傳感器 抗干擾磁致伸縮位移傳感器使用無磨損的檢測方式，這保證了它可以提供地信號輸出，同時具有較高的線性度和重復精度。它可以提供模擬量信號輸出(4-20毫安或0-10伏直流信號)或者是具有高精度的SSI數字信號輸出。一個三色的LED指示燈可以顯示出該傳感器的工作狀態信息。低輸入功率(1瓦)型的產品可以直接連接到顯示模塊、控制模塊或接口模塊中。18系列位移傳感器簡便的編程方式可以輕松的調整檢測量程范圍。對于設定較小的測量范圍，該產品可以再轉瞬之間設置完成。因此，具有良好通用性的這一系列傳感器可以有效的減小不同傳感器產品在使用過程中的庫存壓力。
