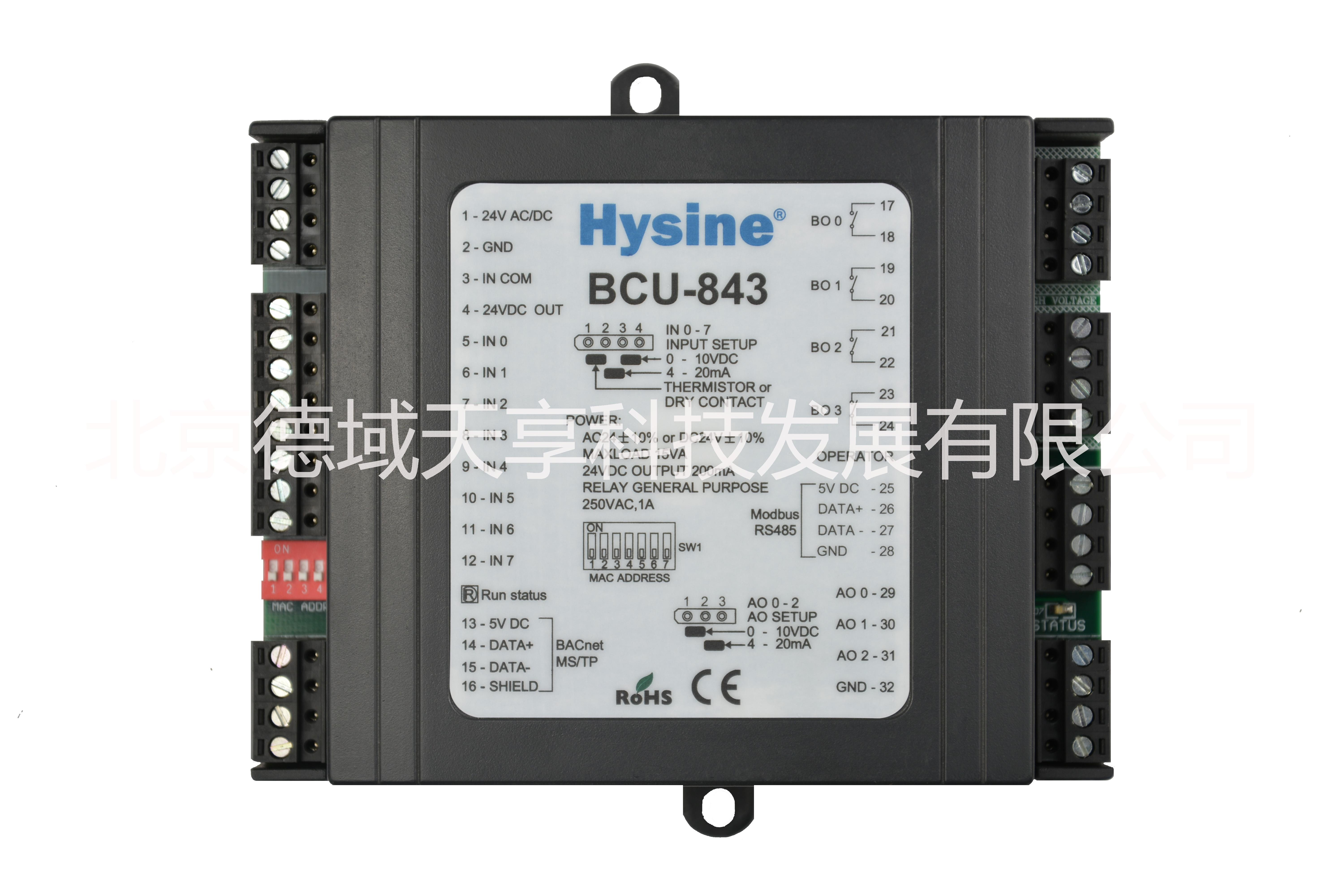

供應DDC控制器BCU-843報價圖片直銷 供應DDC控制器報價

n   功能與特點

·         輸入輸出特點

8路10位分辨率通用輸入，4路數字量輸出，3路8位分辨率模擬量輸出。

·         互操作性

在MS/TP局域網上與BACnet完全兼容，通訊速度可達76.8kbps

·         多功能

可編程與可獨立操作，用于中央設備系統（冷凍站，熱力站）空調機組以及其它控制設備。

·         高可靠

4層印制板整體濾波,全部程序數據在FLASH中備份。

·         快速

內部邏輯環周期僅為100毫秒

n   應用和功能

·         和欣控制的BCU-843是一個高性能可編程的通用控制器，可用于中央設備系統，空調機組，大型末端設備或其他過程控制設備。BCU-843是一個自帶BACnet MS/TP接口的控制器，因此不需要的芯片組就可緊密地集成到BACnet系統。BCU-843使用標準BACnet協議在一個BACnet MS/TP局域網上進行通訊，通訊速度可達76.8Kbps。

·         BCU-843可作為獨立的控制器使用。它可以支持和欣的OP-500智能顯示操作器，這個智能顯示操作器帶5’液晶顯示屏，能夠顯示BCU-843現場控制器的數據并能修改其設定值和發送控制命令。

·         BCU-843使用和欣控制的簡單易學的編程語言──Viewlogic。這個編程語言自帶的函數庫可以使你完成整個靈活的控制策略。一個BCU-843可以包括巨大的運算回路，這些控制回路可以控制設備的各個部分或單元。

·         控制器處理速度高，內部執行時間為100毫秒，可編程計時器分辨率也保持100毫秒。

·         10位高分辨率的通用輸入，通過跳線設定為熱敏電阻、干觸點、4-20mA、0-10VDC的輸入信號。8位分辨率模擬量輸出，通過跳線設定為4-20 mA 或0-10 VDC輸出信號。數字輸出帶LED顯示反映設備開關狀態，單獨的MS/TP局域網通訊狀態指示燈。

n   定貨信息

定貨型號                                 描述                                                           .

BCU-843                                   現場控制器，8路通用輸入

   4 路數字量輸出,3 路模擬量輸出

n   技術參數

·         電源：24VADC @ 10VA. 電源采用半波整流, 這樣保證了可以使用同一交流24VAC變壓器給多個BCU控制器供電。24VADC電源和控制器共地。

·         通用輸入 ：8路10位分辨率通用輸入，通過跳線設置（IN0---IN7）輸入通道為熱敏電阻，數字量，4-20mA 或 0-10 VDC輸入。

·         數字量輸出：   4 路繼電器輸出，每個觸點負載能力277VAC,2A。

·         模擬量輸出:   3 路8位分辨率通用模擬量輸出。通過跳線（AO0---AO2）可以配置輸出通道為0-10VDC 或 4-20mA.；4-20mA 輸出，要求負載電流最后要回到BCU控制器的地，4-20mA 輸出的負載電阻為1000 ohm； 0-10VDC 輸出的最小負載電阻為500 ohm。

·         24VDC 輸出:   2個接線端子，負載能力24VDC，200mA給傳感器和其他設備供電。

·         處理器:    R CMOS處理器（帶FLASH，EEPROM，RAM）

·         尺寸:    (120mm)H × (140mm)W × (40mm)D

·         接線端子:    可插撥接線端子，2.5mm.

·         環境:       -17-70℃.0-95%RH,不結露。

·         通訊:    BACnet MS/TP網絡,速率可達76.8kbps 。

·         BACnet 一致性性:   標準BACnet協議

·         遵從標準 :   EMC GB/T 17626

n   尺寸[mm]
