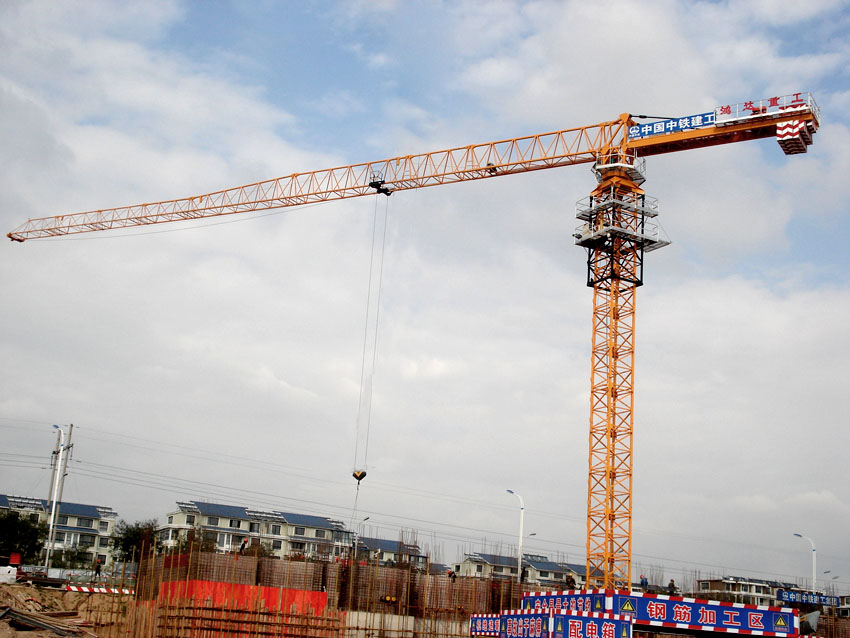

QTZ系列塔式起重機簡介

鴻達“鐵力士”系列塔式起重機 為鴻達的主導產品之一，型號從QTZ31.5到QTZ500，幅度從38米到80米，起重量從3噸到25噸，工作范圍大，工作方式多，適用對象廣。該系列塔機為水平臂架、小車變幅、液壓自升，機構新穎、運行可靠，外觀美觀大方，安全設施齊全，工作速度高，調速性能好，運行平穩，耐用，廣泛適用于高層飯店、居民住宅、高層工業建筑、大跨度工業廠房以及高囪等高塔式建筑物的建造施工?！拌F力士”系列塔式起重機 曾榮獲“山東省”等各種榮譽稱號。的售后服務部門為你服務，保你購機。

塔式起重機主要型號有:QTZ40B(4708),QTZ50(5010),QTZ50A(4808),QTZ63C(5013) ,QTZ63F(5810),QTZ80A(6011),QTZ100(5515),QTZ125(6015),QTZ160(6018),QTZ200(7020),QTZ300(7031),QTZ500(8030).

1.QTZ125(5518、6015).8噸塔式起重機

1)QTZ125(5518、6015).8噸塔式起重機是滿足GB/T5031<<塔式起重機>>和GB5144<<塔式起重機安全規程>>等標準設計的加強型塔式起重機。

2)額定起重力矩125t·m ，起重量為8噸，有 TC6015、TC5518、TC5022、TC4526等類型。

3)該機起升機構變極調速，回轉機構為變頻調速機構，變幅機構行星齒減速機內置卷筒.

4)電控系統采用進口元件，安全保護裝置為機械式或機電一體化產品，齊全可靠.

5)該機具有固定、行走、附著、內爬等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。

6)該機可采用遙控系統,可以對塔機進行遙控作業，適合有危害性氣體(化工廠)環境和人視力不及的地方。

7)采用整體式塔身，安裝、拆卸方便，安全可靠。采用前傾式塔帽，美觀大方。

8)采用變截面雙拉桿起重臂系統，起重臂輕，迎風面小。

9)標準節采用設計成可集裝箱運輸尺寸,每三個休息平臺加裝防墜落活動平臺,增加人通行安全性。

2.QTZ160(6018)塔式起重機

QTZ160(6018)塔式起重機是滿足GB/T5031<<塔式起重機>>和GB5144<<塔式起重機安全規程>>等標準設計的加強型塔式起重機，額定起重力矩160t·m ，起重量為10噸，有 TC6018、TC5525、TC5032、TC4537等類型。

1)起升機構變極調速，回轉機構為變頻調速機構，變幅機構行星齒減速機內置卷筒.

2)電控系統采用進口元件，安全保護裝置為機械式或機電一體化產品，齊全可靠.

3)該機具有固定式、行走式、附著式、內爬式等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。

3.QTZ200(7020).12噸塔式起重機

 QTZ200(7020).12噸塔式起重機是滿足GB/T5031<<塔式起重機>>和GB5144<<塔式起重機安全規程>>等標準設計的加強型塔式起重機，額定起重力矩200t·m ，起重量為12噸，有 TC7020、TC6524、TC6028、TC5236等類型。

1)起升機構、回轉機構、變幅機構均為變頻調速機構.

2)電控系統采用進口元件，安全保護裝置為機械式或機電一體化產品，齊全可靠.

3)該機具有固定、行走、附著、內爬等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。

【起升機構】:

起升機構(2200Kg)采用YZP280M-6-65KW變頻電機，由電機通過齒形聯軸節帶動減速箱，再驅動卷筒。速度通過變頻器頻率設置來實現。從0到各檔位之間是無級調速，啟制動平穩，沖擊小。當采用2繩時速度可達0~102m/min、0~51m/min，采用4繩時可達0~51m/min、0~25.5m/min。

 在減速箱輸入軸端裝有常閉式液力推桿制動器(YWZ3H315/90)(850-900NM)(見圖4-13)。在卷筒一側裝有高度限位器，高度限位器可根據所需高度進行調整?？刂瓶煽俊⒉倏v簡單、維修方便。

【回轉機構】:

回轉機構是為塔機上部回轉提供動力的傳動裝置，該裝置由電機、行星減速器、小齒輪、回轉限位器等組成；本塔機采用了兩套這樣的裝置，對稱地分布于回轉支承兩邊，安裝在上支座上，其小齒輪與回轉支承的大齒圈嚙合，機構由帶制動器的力矩電機驅動。

電機尾部帶有一個常閉狀態的盤式制動器；可用于塔機頂升以及固定點作業時起重臂制動定位。回轉限位器用于控制塔機在某一個方向只能回轉540°，以防扭斷電纜。

【變幅機構】:

變幅機構(470Kg)采用力矩電機YLEF112L-95Nm，經由行星減速器帶動卷筒，通過鋼絲繩使載重小車獲得0-80m/min的速度在起重臂架上來回高速運行。

 電機尾部帶有一盤式制動器，當小車電機斷電時延時制動.幅度限位器用于防止誤操作，使小車在碰到起重臂根處的緩沖器前即停止運行。

【起重臂】:

 起重臂共分11節，在第三、第七、第八節臂的上弦桿各設一拉桿吊點，各節臂之間用銷軸連接。在節臂上裝有小車牽引機構，臂端裝有鋼絲繩防扭裝置。臂長為70米，還可組裝成65米、60米、52.5米、45米等5種臂長，滿足不同旋轉空間需要。在起重臂臂架根節安裝小車變幅機構并設有走臺框，方便安裝與維修。

【平衡臂】:

QTZ200(7020)塔式起重機平衡臂分3節，二節7.5米的，一節3米的，用銷軸連接。借助銷軸，平衡臂及平衡臂拉桿與回轉塔身、塔頂連成一整體，平衡臂兩側設有欄桿和走道。

【上、下支座】:

上支座安裝在回轉支承上面且與回轉支承的內圈聯接。下支座是起重機不可回轉部分的一廂形支座，在它的上平面裝有回轉支承外齒圈，下支座與回轉支承的外圈通過螺栓聯接，借助回轉機構實上、下支座間的相對回轉運動。上支座上接回轉塔身，下支座下接塔身標準節。

【回轉限位器】:

起重限制器故障率低、使用壽命長。

【塔頂】:

塔頂是一個斜錐體，上端通過拉桿與起重臂和平衡臂連接并使二臂保持水平，下端用4個銷軸與 回轉塔身連接，為了安裝起重臂拉桿和平衡臂拉桿，在塔頂上部設有工作平臺和滑輪組。

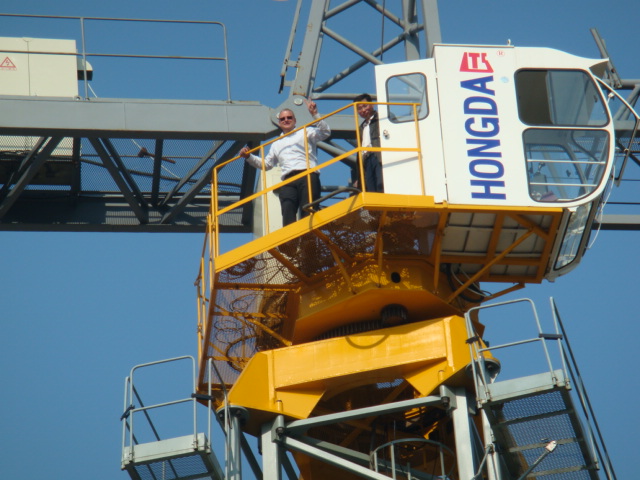

【駕駛室】:

駕駛室是司機操縱塔機的工作室、它固定在回轉塔身右側。聯動操縱臺的各指示燈和手柄位于司機駕駛室座椅兩側，操作方便，視野廣闊。駕駛室電控箱設置在駕駛室后部，主電路總斷路器，照明及輔助斷路器等裝置。

【起重量限制器】:

起重限制器故障率低、使用壽命長。

【行走裝置】:

QTZ200(7020)塔式起重機行走機構有四個主動臺車，主動臺車由電機、液力偶合器、蝸輪減速器、盤式制動器、開式齒輪幅和行走輪等組成。液力偶合器保證塔機起制動平穩，行走速度為20米/分。

YZ160M2-6-7.5KW交流電機借助主令控制器控制機構的運行。蝸桿軸尾端的常閉盤式制動器，工作時松開，停機斷電后延時制動。延時時間可調，以保證停機滑動距離短且不因制動過急產生塔機晃動。

 在主動臺車外側裝有兩個行程開關，控制塔機行走不超出設定的極限位置，以保證塔機的安全。

【電控系統及安全裝置】:

QTZ200(7020)塔式起重機電控系統采用了當今比較前沿的PLC+變頻器的控制方式，使系統的可靠性，操縱性，穩定性以及機器的工作效率大大的提高。由于采用了變頻器使各機構實現了無級調速，使整個設備的穩定性有了比較高的提升。

  本電控系統的電控元件采用了性采購，PLC為日本OMRON，變頻器為日本安川，全套低壓為施耐德，正是因為如此使的電控系統的故障率大大的降低， 同時也為故障的判斷定位和排除提供了方便。此外還包括風速儀、障礙燈等電器安全裝置和小車斷軸保護和牽引繩斷繩防溜車等機械安全裝置.

3.QTZ300(7031).12噸塔式起重機

QTZ300(7031)塔式起重機，采用變頻調速系統，起制動平穩，沖擊小，機構與結構壽命得到延長；采用帶黑匣子安全監控系統，可以顯示起重量大小、起升高度、幅度、起重力矩，并有報和16000次以上工況記錄功能，塔機使用安全性得到極大提高, 塔機壽命折算也有據可查；采用實時監測的故障診斷系統，可以實時顯示電流、電壓、頻率、擋位、故障等，便于司機掌握全機電控及機構工作是否正常，可維修性得到極大提高。

可采用遙控系統對塔機進行遙控作業，適合有危害性氣體(化工廠)環境和人視力不及的地方。采用整體式塔身，安裝、拆卸方便，安全可靠。采用前傾式塔帽，美觀大方。采用變截面雙拉桿起重臂系統，起重臂輕，迎風面小。標準節采用設計成可集裝箱運輸尺寸,每三個休息平臺加裝防墜落活動平臺,增加人通行安全性。

4.QTZ500(8030).25噸塔式起重機

鐵力士牌QTZ500(TC8030/25)塔式起重機是山東鴻達建工集團有限公司研制，采用變頻調速技術，滿足GB/T5031<<塔式起重機技術條件>>和GB5144<<塔式起重機安全規程>>等標準。QTZ500塔機是鴻達集團公司匯集二十多年塔機設計生產經驗推出的一種上回轉、水平臂自升塔式起重機。

該機具有以下特點：

1)各項性能參數、起重力矩大、起升高度高、工作幅度大、作業空間廣、使用效率高。

2)整機造型美觀、鋼結構輕巧、選材精良并經整型噴丸、防銹等預處理；標準節為片狀式，便于運輸，采用胎具組焊和切削加工，互換性好；起重臂變截面，自重輕，風阻??；塔頂為前傾式，受力簡單；采用銷軸和高強度螺栓連接，裝拆方便；側置式司機室，視野開闊，司機座椅可根據人體需要自由調節，操作舒適。

3)該機具有固定、附著等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。

4)起升機構采用變頻調速技術，可獲得理想的起升速度及荷重的慢就位?；剞D(zhuǎn)機構采用變頻無級調速技術，工作平穩，就位準確。

5)電控系統采用國際通用型式，低壓電器采用進口電器元件，積木式組合，卡軌式安裝。采用集中于司機室的兩個十字型主令控制器和按扭開關操縱。整機電控柜對380V-440V(50Hz-60Hz)電源通用。（個別部分需要根據電源要求做相應的調整)

6) 各種安全裝置齊全，備有力矩、重量、幅度、高度監控功能，同時也有報、自鎖等功能。
