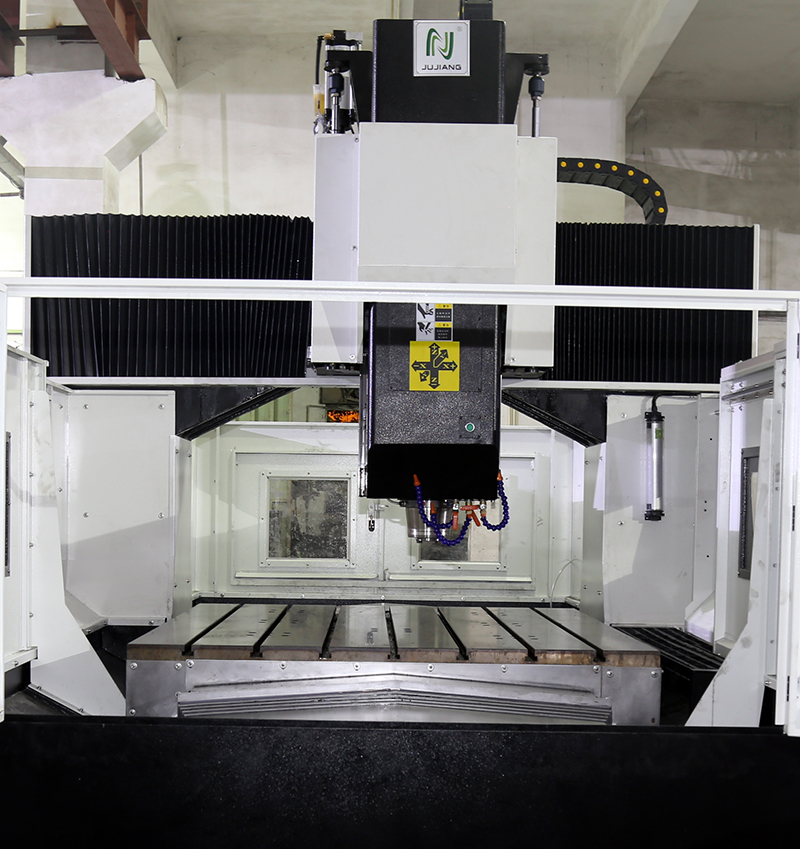

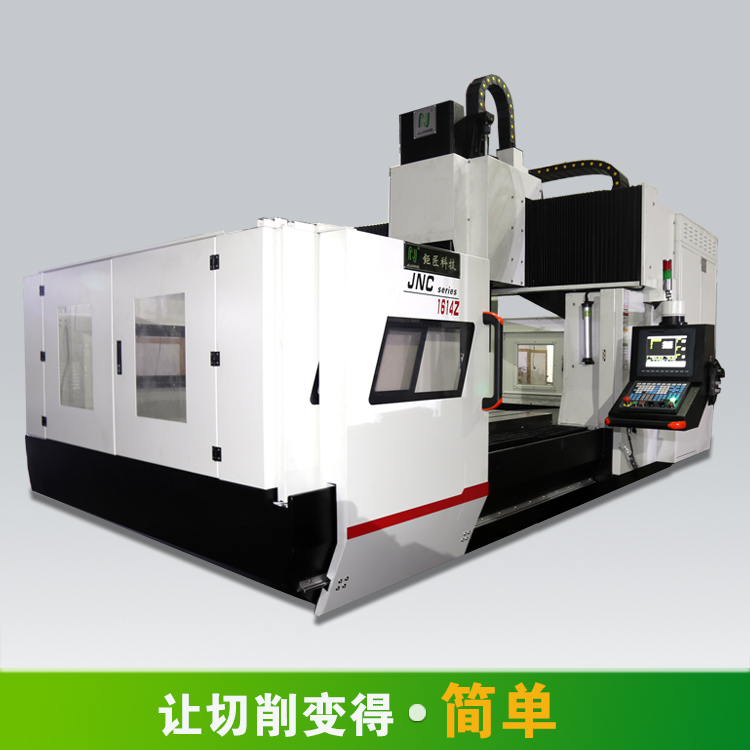

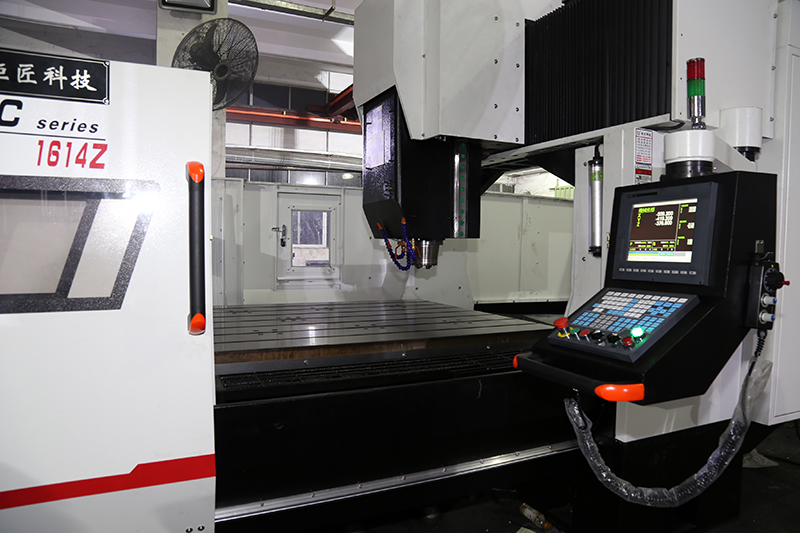

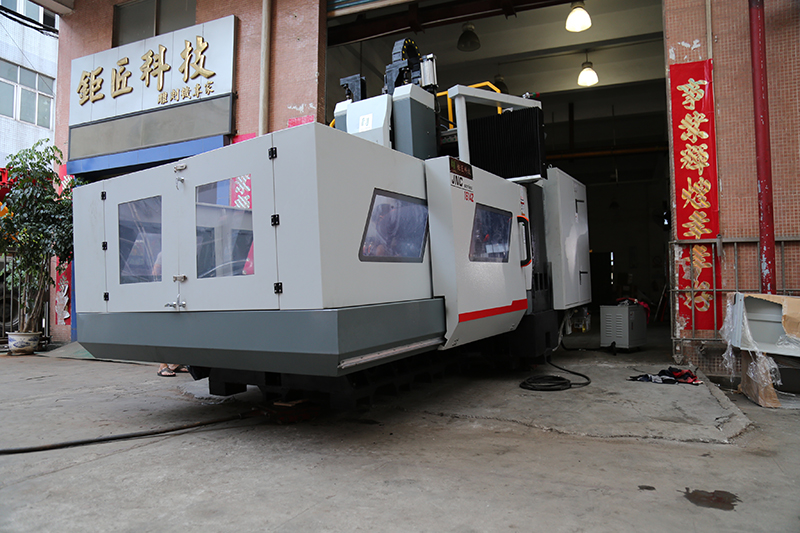

鉅匠JNC-1614Z超高速龍門加工中心重切削大型數控龍門銑床

[數控龍門加工中心

數控龍門銑加工中心

大型數控龍門銑床]

深圳市鉅匠廠家

采購數量

1 - 3臺

3 臺以上

價格

￥400000.00

￥396000.00

運費： 廣東深圳市寶安區 | 賣家支付運費

購買數量： 庫存 99臺

在線詢盤聯系廠家：13823368902

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[數控龍門加工中心數控龍門銑加工中心大型數控龍門銑床]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（鉅匠JNC-1614Z超高速龍門加工中心重切削大型數控龍門銑床）

品牌： 鉅匠
型號： JNC-1614Z
類型： 立式加工中心
界面語言： 中文
產品類型： 全新
是否庫存： 是
售后服務： 保1年
重量： 12000
主電機功率： 7.5-11KW
主軸轉速范圍： 50-12000rpm
定位精度： 0.01/300mm
刀具數量： 24
三軸行程(X*Y*Z)： 1600*1400*550
T型槽尺寸(寬*數量)： 7-18-180mm
動力類型： 機械傳動
布局形式： 立式
作用對象： 五金
適用行業： 不銹鋼制品
工作臺尺寸： 1600*1400
承重： 2000kg
機床外形尺寸： 4500*2800*3300

機床介紹：
JNC-1614Z重載型高速龍門加工中心主要用于大型鋼模，銅模，模架等產品。鋼料下刀量可達大約1.5毫米。是鉅匠科技新開發的大型龍門加工中心
1.超大型立柱及棟梁箱型結構支撐，機體結構穩重，整體剛性好，重切削能力、高精密、大功率、高扭力主軸
2.Z軸氮氣平衡設計
3.X、Y、Z三軸采用精密大直徑之導軌螺桿，并施予適當預位

應用領域
主要用于大型鋼模，鋁模，重切削行業

JNC-1614Z機型配置及技術文件清單

序號	機床名稱：高速龍門加工中心	產品型號		數量	備注
一、主要配置
1	機身材質	HT250機體		1臺
2	鈑金型式	半罩式鈑金		1套
3	CNC控制系統	臺灣新代21MA控制系統		1套
4	三軸絲桿	YZ: Φ40mm X: Φ50mm）		3條
5	滾柱導軌	X.Y.Z：45mm/45mm /45mm		6條
6	三軸伺服及驅動（日本安川）	X.Y.Z:2.9KW/2.9KW/1.8KW（剎）		3套	總線增量式
7	主軸	BT40 50-12000r/min		1條
8	主軸變頻器	新代主軸驅動器 11KW		1個
9	主軸電機	新代主軸電機7.5-11KW		1個
10	絲桿軸承	XZ:25TAC Y:30TAC		3對
11	分離式掌上型電子手輪	式		1個
12	主軸軸承	NSK
11	集中式自動潤滑系統	容積式自動潤滑系統		1個	32#
12	電器控制箱對流式熱交換器	恒溫空調		1個
13	工作照明裝置	LED 24V/8W		2個
14	Waring裝置	LED 24V/三色		1個
15	氮氣平衡系統			1套
16	排屑機	自動排屑機2+1		1臺
17	水搶	高壓水搶		1個
二、隨機附件及工具
1	切削冷卻裝置	LDPB2V-30TP(750W)油泵及油箱	1套
2	主軸冷卻裝置	雪烽自動制冷油冷機	1個
3	內六扳手		1套
4	十、一字螺絲刀		各1把
5	U盤		1個
6	精密刀頭	BT40-ER*32-70mm（帶卡位）	1個
7	鎖刀座	BT40(帶卡位）	1個
8	鎖刀扳手	ER32專用扳手	1把
9	精密彈簧夾	ER*32 3/4/6/8/10/12/16	各1個
10	組合壓板	M16組合壓板	1套
11	主軸冷卻油/液	18L主軸冷卻油	1桶
12	電源線	5X6mm?電纜線	8米
三、隨機技術文件
1	裝箱單	1	份
2	合格證明書	1	份
3	系統使用說明書	1	份
4	編程說明書	1	份
5	安裝調試驗收單	1	份
6	機床日常保養及注意事項	1	份

JNC1614Z技術參數Technical Parameters

型號	model		單位
行程Trel
X軸行程（床身）	X-axis trel		mm	1600
Y軸行程（橫梁）	Y-axis trel		mm	1400
Z軸行程	Z-axis trel		mm	550
龍門寬度（內側）	Gay width （inside)		mm	1600
主軸端面至工作臺面距離	Distance from guide plane to spindle center		mm	100-650
工作臺Worktable
工作臺尺寸	Worktable size (L×W)		mm	1600×1400
承重	Maximum load		kg	2000KG
T型槽	T-slot			7-18-180mm
主軸Spindle
主軸轉速	Spindle Speed		rpm	50-12000
主軸功率	Spindle motor power		KW	7.5-11KW
主軸彈簧夾頭	Spindle collet chuck			ER*32
主軸錐孔	Spindle taper hole			BT40
松刀方式	Unlock tool way			油壓
馬達Motors
進給率Federate	Feed rate
X/Y/Z軸快遞位移	Ted X/Y/Z axis express displacement		mm/min	10000
切削進給率	Cutting feed rate		mm/min	8000
精度Accuracy
定位精度		Pointing accuracy	mm	0.01/300mm
重復定位精度		Repeat ability accuracy	mm	±0.005mm
機床信息Machine information
機床外形尺寸		Machine dimension (L×W×H)	mm	4500×2800×3300
機床重量		Machine weight	kg	12000
電力需求（功率/電流）		Power requirement	KVA	20（三相380V）

售前售后服務承諾:
售前免費為客戶打樣，協助客戶完成工藝難題，從技術上幫助客戶生產獲利期望值
免費為客戶進行使用培訓，隨時參觀、看機、試機
免費為客戶進行新機安裝、調試、解決疑問，并指導相應操作日常護理工作
保修期內可享受免費機床維修，長期免費升級控制系統軟件
