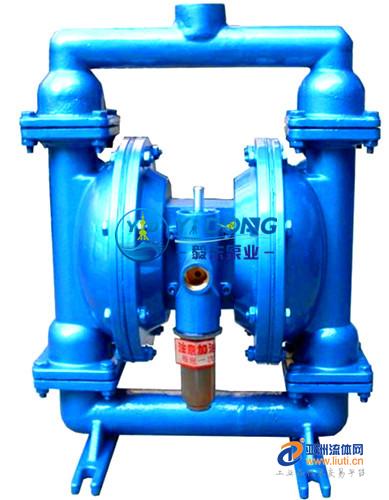

QBY型氣動隔膜泵

一、產品概述:http://www.shyidong.com

QBY型氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、的液體，均能予以抽光吸盡，已形成化生產，產品質量深受好評。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質，吸程高、揚程可調（0-50米）氣源壓力只須大于1kg/cm2即能工作，防火防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料，隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚乙（F46）。
本公司目前已形成系列化生產，共有12種規格直徑，是我司開發的新一代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。QBY型氣動隔膜泵采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-40 m3/h無級可調，該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

二、適用范圍:http://www.shyidong.com
1.QBY型氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.QBY型氣動隔膜泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用QBY型氣動隔膜泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖密。
10.QBY型氣動隔膜泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體可耐150℃。
16.作為各種固液分離設備的前級送壓裝置。

三、工作條件: http://www.shyidong.com
流 量：0-62m3/h；
揚 程：0-84m；
口 徑：10-125mm；
溫 度：-15-+120℃；
壓 力：0.1-0.84MPa；
自吸高度：5-7m。

四、工作原理：http://www.shyidong.com
QBY型氣動隔膜泵工作原理是泵內的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

五、型號意義:http://www.shyidong.com
QBY - 50 （P/F/Q/Z）
QBY - 氣動隔膜泵；
100 - 進出口直徑
P - 過流部件材質
F - 隔膜材質
Q - 閥球材質
Z - 閥座材質
