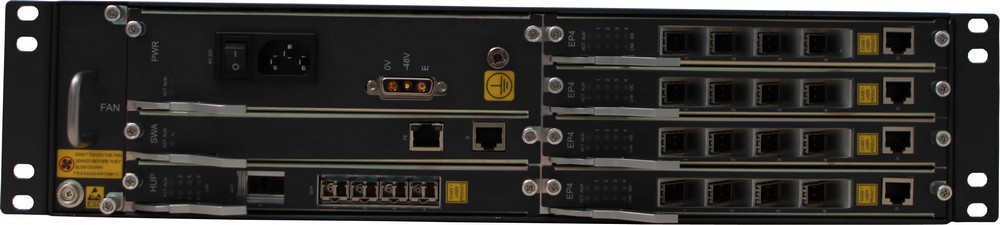

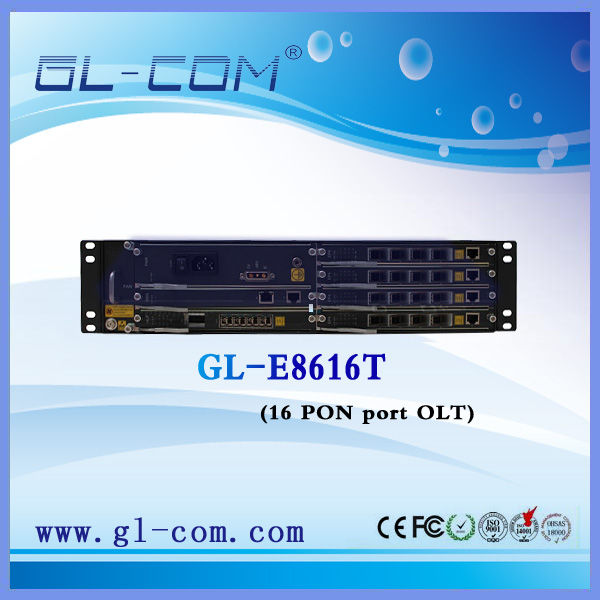

供應16PON口OLT交換機 設備提供.單上聯盤和4業務接口盤 OLT 交換機

編號

組件名稱

滿配板數

規格描述

1

功能子框

1

OLT設備機框：（含萬兆交換背板）

2

核心控制盤(SWA)

1

1個FE口，1個調試串口,可熱插拔主控盤，萬兆級無阻塞交換。

3

EPON接口盤(EP4)

4

可熱插拔4路PON接口盤，符合IEEE802.3 2005 EPON 標準，支持20公里傳輸距離（不含光模塊）

4

上聯接口盤(HUP)

1

可熱插拔1路上聯接口盤，支持4SFP+1XFP（不含光模塊）

5

風扇盤（FAN)

1

可熱插拔風扇盤

6

電源盤（PWR)

1

可熱插拔電源盤，支持220V交流電源/48V直流供電(帶UPS充電裝置）。配置2路電源輸入可構成電源冗余熱備份。

硬件特性

設備參數

尺寸大小

486*103*384（寬*高*深）

設備重量

13Kg

功耗

≤300W

工作環境

環境溫度：0℃-+55℃；環境濕度：10%-90%、無凝結

存儲環境

環境溫度：-25℃-+70℃；環境濕度：10%-90%、無凝結

供電電源

直流

36～75 DVC

交流

176～264 VAC

設備接口

上聯以太網接口

1個10GE（XFP 連接器） 、4個GE接口（SFP連接器）

EPON接口

16個EPON SFP 接口

Console調試串口

1個，接口滿足RS232技術規范

帶外管理接口

1個，接口滿足100Base-TX技術規范

監控告警接口

1個，接口滿足RS485技術規范（并提供干節點監控）

特性

交換功能

萬兆交換背板（背板交換帶寬60Gbps）；包轉發速率89Mbps；無阻塞線速交換能力；

16K MAC地址表；支持2K個組播表；支持4K個VLAN（802.1Q）；

多達1個10GE、4個上聯GE口的匯聚（IEEE 502.ad）.支持5個聚合組；

支持基于輸出端口的端口鏡像；

VLAN

支持符合IEEE 802.1Q標準的VLAN；支持4K個并發VLAN；

強大的VLAN擴展功能，支持VLAN Stacking/Trunk /Translation、靈活的QINQ等；

RSTP

支持STP、RSTP；

IGMP

支持IGMPv1、V2協議；支持IGMP snooping/proxy ;支持 可控組播；

QoS和ACL

支持CAR(Committed Access Rate)功能。流量限速的粒度為：64K bps；

支持根據port ID、MAC地址、VLAN、802.1p優先級標志、diffServe和/或IP TOS優先級重新標記；

支持靈活的隊列調度算法、可以同時基于端口和隊列進行設置、支持SP(Strict Priority)、WRR（Weighted Round Robin）和混合模式（SP+WRR）三種隊列調度策略；

提供基于源MAC（Medium Access Cool）地址、源IP地址、目的IP地址、端口等幀過濾、濾功能；

支持QoS Profile管理方式.允許客戶制定QoS服務方案。

風暴抑制

支持廣播、組播和DLF的廣播風暴抑制、按照設置的每秒包數（pps）抑制；

流控

全雙工模式下支持IEEE 802.3x流控；半雙工模式下支持背壓式流控；

加密與安全

支持LLID MAC地址綁定、對ONU進行注冊控制。防止ONU欺騙；

支持同一EPON網絡下ONU間隔離控制；

支持加密啟動控制配置；

鏈路測試

支持通過Ping和Link test對PON網絡進行鏈路診斷；

配置恢復

支持ONU離線配置。 注冊時配置自動下發；

管理方式

FTP、Telnet、Console；

支持帶內管理與帶外管理；支持SNMP V1/V2；支持IEEE802.3  OAM；

管理功能

支持設備配置管理、性能管理、故障管理、資源管理和安全管理等功能；

支持對ONU的遠程管理功能、遠程批量配置下載、軟件遠程自動升級；

支持ONU離線配置. 注冊時配置自動下發；

支持ONU線路診斷和測距功能；

冗余備份

支持交直流雙供電保護；
