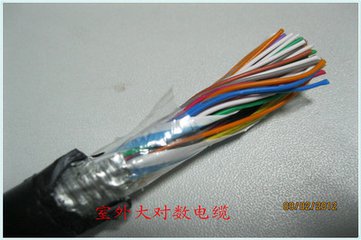

市內*通信電纜HYAP，充油通信電纜HYAT，HYAT53鋼塑復合帶鎧裝通信電纜，地埋通信電纜HYA 市內通信電纜系列

1、全塑市內通信電纜（電話電纜）
2、型    號：HYA、HYAC、HYAT、HYA53、HYAT53、HYV、HYA23、HYAT23、HYA22、HYAT22
3、產品說明：本廠生產市內通信電纜適用于固定敷設架空或地埋
HYA：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜
HYAT：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套市內通信電纜
HYAC：銅芯實心聚烯烴絕緣自承式擋潮層聚乙烯護套市內通信電纜
HYA53：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜
HYAT53：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜
HYA22：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜
HYA23：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜
HYAT22：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜
HYAT23：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜
HYV:銅芯實心聚烯烴絕緣聚氯乙烯護套市內通信電纜

產品用途：
HYA型、HYAC型電纜是為電話交換區、中繼干線而設計的市內通信電纜，可用于傳輸音頻信號和綜合業務數字網的2B+D速率及以下的數字信號，也可用于傳輸2048kbit/8的數字信號或150KHz以下的模擬信號。
HYA型系列電纜主要用于管道敷設，也可用于架空，但需要用吊線。

HYAC型電纜只適用于架空，無需用吊線和掛鉤。
HYA53型電纜提高了電纜的機械強度和防侵蝕能力，可采用任何一種方式敷設，更適用于巖石地區直埋敷設。
使用溫度均為：-30℃﹀+60℃。

產品結構：
1、 導線：符合GB3953規定的TR型軟圓銅線，其標稱直徑為：0.4，0.5，0.6，0.7，0.8，0.9mm。
2、 絕緣：絕緣級高密度聚乙烯或聚丙烯，絕緣線按照全色譜顏色，識別標明，絕緣顏色符合GB6995.2規定。
3、 對絞：把兩根不同顏色的絕緣單線按照不同的節距扭絞成對，以限度地減少串音，并采用規定的色譜組合以便識別線對。
4、 纜芯：由若干個基本單位或超單位絞合而成，每個單位都用規定色譜扎帶繞扎，以便識別不同的單位。100對及以上的電纜加有1%預備線對，但最多不超過6對。
5、 纜芯包帶：用非吸濕性帶繞包鎖芯。
6、 鋁塑粘結綜合護套：
    (1)  ：用0.30mm厚的雙面涂塑鋁帶，縱包于纜心包帶之外，兩邊搭接大于6mm并粘合在一起，400對以上采用軋紋縱包。
    (2) 護套：黑色低密度聚乙烯
7、 識別和長度標記：電纜表面印有性識別標記，標記間隔1米，標記內容有：
型號、規格、廠名、商標、制造年份及計米。

技術要求：根據郵電部頒布YD/T322—1996標準要求。

通信電纜結構圖介紹：

銅芯實芯聚烯烴絕緣雙面涂塑鋁帶聚乙烯護套市內通訊電纜

　用途：管道

　HYA（5×2 ----2400*2對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

HYA型

　銅芯實芯聚烯烴絕緣石油膏填充雙面涂塑鋁帶聚護套市內通信電纜

　用途：管道

　HYAT（5×2 ---2400*2對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

　銅芯實芯聚烯烴絕緣石油膏填充雙面涂塑鋁帶雙面涂塑鋼帶鎧裝聚乙烯護套市內通信電纜

　用途：管道直埋 　

　HYAT53 （5×2 10×2 20×2 30×2 50×2 100×2 200×2 300×2 400×2 對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

HYAT53型

　銅芯實芯聚烯烴絕緣雙面涂塑鋁帶聚護套鋼帶鎧裝市內通訊電纜

　用途：管道直埋　也可以用于野外架空防鳥蟲通信電纜

　HYA22（5×2 ---2400*2對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

HYA22型

　銅芯實芯聚烯烴絕緣石油膏填充鋼帶鎧裝聚護套市內通信電纜

　用途：管道

　HYAT22（5×2 ---2400*2對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

HYAT22型

銅芯實芯聚烯烴絕緣自承式檔潮層聚乙烯護套市內通信電纜

　用途：架空

　HYAC（5×2 10×2 20×2 30×2 50×2 100×2 200×2 300*2  400*2對數) 導體直徑×0.4 0.5 0.6 0.7 0.8 0.9

	1、纜芯 　　2、聚脂層 　　3、復合帶 　　4、護套 　　5、吊塊 　　6、支承線

HYA53型
