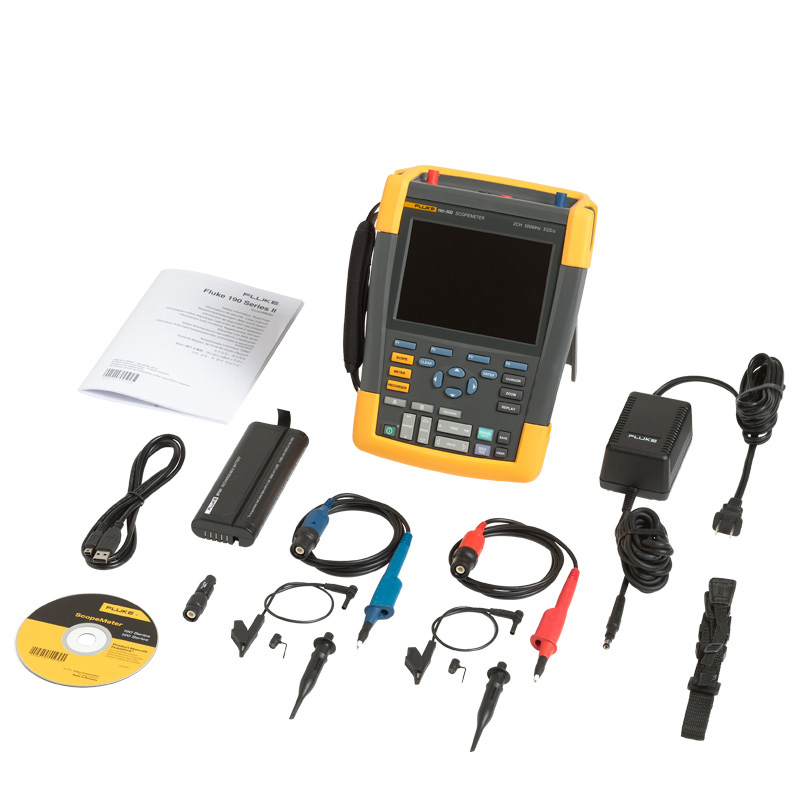

福祿克 fluke190-102示波表福祿克便攜式示波表F190-104

Fluke 190 II系列 ScopeMeter? 手持式示波器 -- ScopeMeter? 測試工具 20多 年的創新成果。

作為安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke 190 II 系列ScopeMeter?示波器將性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號，實時采樣率高達 5 GS/s，分辨率為 200 ps，每個通道的深存儲器可存儲10000 個樣本，從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。

所有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化。

可在三相或多回路工業系統上進行有關時序或幅值的測量，或在受測電路上比較和對比多個測試點。 諸如 TrendPlot?、ScopeRecord?和 Connect-and-View? 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備，從而程度地減少維修成本和停機時間。 這些功能使示波器尤其在診斷最棘手問題時易于使用，如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。

新型鋰電池技術可確保您的示波器全天可用。

使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。

190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View? 觸發的免提操作，還有更多功能：

• 兩個或四個電氣隔離輸入
• 安全等級為 CAT III 1000V/CAT IV 600V
• 60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
• 采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
• 深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節
• 雙通道型號的 5000 計數數字萬用表
• 通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量
• Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
• ScopeRecord 滾動模式，捕獲波形取樣數據最長達到 48 小時
• TrendPlot，趨勢測量讀數長達 22 天
• 的自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
• 防塵和防水等級為 IP 51，可用于嚴苛環境

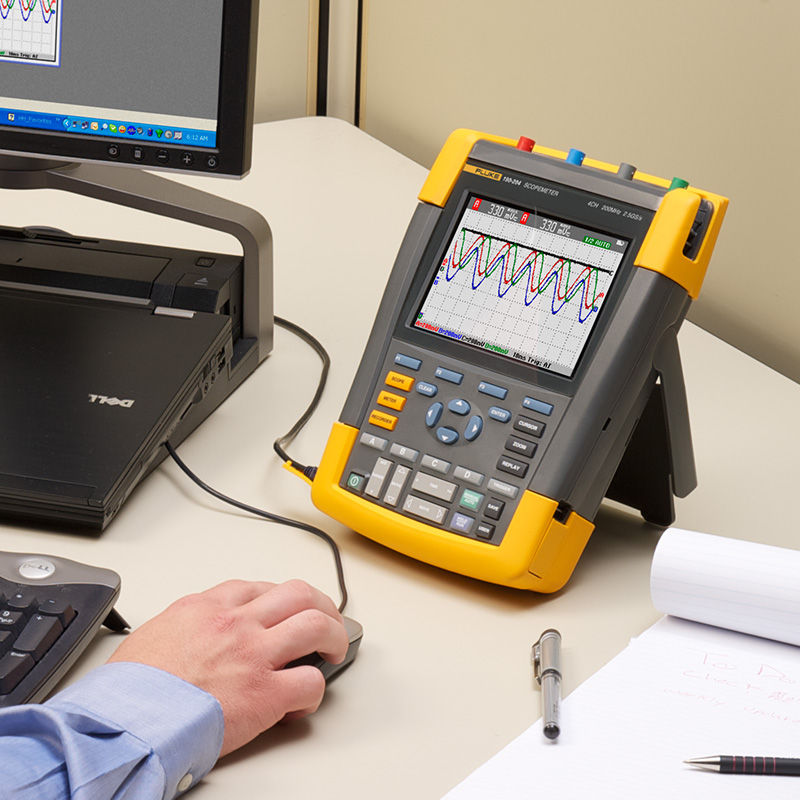

• 隔離的 USB 端口可連接存儲設備和 PC
• 鋰離子電池支持更長的運行時間間隔：
  • 190-X04，四通道型號長達 7 小時（標配 BP291）
  • 190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
  • 使用可選的外置電池充電器 EBC290 為備用電池充電
• 易于開啟的電池蓋使您可以輕松更換電池
• 當無人看管時，可用標準 Kensington? 鎖作為固定和鎖定示波器的方便插槽

輕松診斷多個信號有關時序的問題

同時且實時檢查多個相關信號 測量輸入和輸出信號組合、系統安全聯鎖裝置和反饋環路

查找工業系統中的問題，包括：

電路電壓/電流過載 衰減/輸入阻抗失配 載信號波動/漂移 調節電路信號完整性 關鍵信號測試點驗證 輸入/輸出/反饋時間問題 感應噪音和干擾 隨機關閉和重置 技術指標 帶寬 Fluke 190-504： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz 通道數量 Fluke 190-504：500 MHz：4 通道 Fluke 190-204：200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道 實時采樣率 Fluke 190-504： 5 GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104：1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s 輸入 Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量 Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入 獨立浮動隔離輸入 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV 時基范圍 1 ns/div 至 4s/div（190-504，500 MHz 型號） 2 ns/div 至 4s/div（190-20X，200 MHz 型號） 5 ns/div 至 4s/div（190-10X，100 MHz 型號） 10 ns/div 至 4s/div（190-062，60 MHz 型號） 輸入靈敏度 2 mV-100 V/div 加上各種衰減 觸發類型 Connect-and-View?，自由運行，單次拍照，邊緣，延時，雙斜率，?視頻，視頻線路，可選脈沖寬度，N 循環 觸發源 Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部 Fluke 190-X04：4 個 BNC 輸入 電子脈沖捕獲 8 ns 示波器測量 光標: 7 自動： 30 記錄長度 ScopeRecord 模式: 每次輸入 30,000 pt 示波器模式: 每次輸入 10,000 pt 存留 數字余輝提供了類似于模擬示波器的波形衰減 波形比較 帶有自動通過/失敗測試的波形參考 DMM 規格（雙通道型號） 儀表輸入  （也用作示波器模式的外部觸發輸入） 4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離 分辨率 5000 計數 測量 Vdc，Vac rms，Vac+dc rms，電阻，持續性，二極管測試，電流（通過電流鉗或分流器），溫度 ?C 或 ?F（使用可選轉換器） 存儲位置 屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。 顯示屏 153 mm 快速更新的全彩色 LCD 環境指標 工作溫度 0?C 至 40?C（含電池） 0?C 至 50?C（不含電池） 存放溫度 -20°C 至 +60°C 工作海拔 CAT IV 600 V/ CAT III 1,000 V 為 2,000 m (6666 ft) CAT III 600 V/ CAT II 1,000 V 為 3,000 m (10,000 ft) 安全規格 電氣安全性 1,000V CAT III/600V CAT IV (EN61010-1) 機械和通用規格 尺寸 270 x 190 x 70 mm 重量 2.2 kg 保修期 主機三年保修 鋰離子電池 Fluke 190-XX2： BP290 (2400m) Fluke 190-XX4： BP291 (4800m) 型號名稱 描述 Fluke-190-504/S 彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入，隨附 SCC-290 工具包 Fluke-190-504 彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入 Fluke-190-502 ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入 Fluke-190-502/S ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 Fluke-190-062  ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入 Fluke-190-062/S ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 Fluke-190-102 ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入 Fluke-190-102/S ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 Fluke-190-104 ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入 Fluke-190-104/S ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件 Fluke-190-202 ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入 Fluke-190-202/S ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 Fluke-190-204 ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入 Fluke-190-204/S ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件 包括附件 雙通道型號 VPS410 電壓探頭組（一個紅色，一個藍色） TL175 TwistGuard? 安全設計的測試引線組（紅色和黑色） BC190 充電器/電源適配器 BP290 2400 m 鋰離子電池 手腕帶（粘帖到儀器上） 手腕帶 多語言用戶手冊光盤 FlukeView ScopeMeterDdemo 軟件包（功能有限制） USB 接口電纜 四通道型號 VPS410 電壓探頭組（一個紅色，一個藍色，一個灰色，一個綠色） BC190 充電器/電源適配器 BP291 4800 m 大容量鋰離子電池 手腕帶（粘帖到儀器上） 手腕帶 多語言用戶手冊光盤 FlukeView ScopeMeter 演示軟件包（功能有限制） USB 接口電纜 保修期 附件一年保修 Options CS20MA 電流分流，4~20 mA，30V CAT III 機套和掛件 C195 軟攜包 C290 Fluke 190 II 系列硬質便攜保護箱 SCC290 ScopeMeter (SW90W) FlukeView 軟件和便攜箱 (C290) 套件 測試線，探頭和線夾 AS400 探頭附件擴展套件 Pm9093 BNC 插頭至雙 BNC 插口 Pm9096/201 Pm9096/201 次級點火拾取夾，1000:1 RS400 RS400 探頭附件更換套件 RS500 探針附件更換包 VPS410-R ScopeMeter 工業級電壓探頭組，紅色，10:1，1000V CAT III，600V CAT IV VPS410-B ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV VPS410-G ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV VPS410-V ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV TRM50 同軸直通 BNC 插頭至 BNC 插口電纜端接器。2 個一組，50Ohm，1000V CAT III，功率 1W VPS101 VPS101 – 電壓探針套件，1:1，一個黑色 VPS410-II-B ScopeMeter 工業電壓探針組，藍色，10:1，500 MHz VPS410-II-G ScopeMeter 工業電壓探針組，灰色，10:1，500 MHz VPS410-II-R ScopeMeter 工業電壓探針組，紅色，10:1，500 MHz VPS410-II-V ScopeMeter 工業電壓探針組，綠色，10:1，500 MHz VPS420-B ScopeMeter 高工作電壓的耐用探針組，藍色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV。 VPS420-G ScopeMeter 高工作電壓的耐用探針組，灰色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV。 VPS420-V ScopeMeter 高工作電壓的耐用探針組，綠色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓（探針尖端和參考導線之間的電壓）：2000V CAT III / 1200V CAT IV。 VPS510-B ScopeMeter 電子電壓探頭組，藍色，10:1，500 MHz，300 V CAT III VPS510-G ScopeMeter 電子電壓探頭組，灰色，10:1，500 MHz，300 V CAT III VPS510-R ScopeMeter 電子電壓探頭組，紅色，10:1，500 MHz，300 V CAT III VPS510-V ScopeMeter 電子電壓探頭組，綠色，10:1，500 MHz，300 V CAT III VPS420-R 加固型實用 ScopeMeter 電壓探頭組，紅色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作電壓(探針和參考測試線之間的電壓)：2000V CAT III / 1200V CAT IV. 電池，充電器和適配器 BC190 電源適配器/電池充電器 BP290 Fluke 190 II 系列 2400 m 鋰電池 BP291 Fluke 190 II 系列 4800 m 高容量鋰電池 EBC290 外部電池充電器，從儀器外部給 BP290 或 BP291 充電 電流鉗 80i-110s 交/直流電流鉗 i1000s 交流電電流探頭 i1010 交/直流電流鉗 i2000 flex 交流電電流鉗表 i200s 交流電流鉗 i3000s 交流電電流鉗表 i30s AC/DC 電流鉗表 i400s 交流電電流鉗表 i5S AC 電流鉗表 i6000sFlex i6000sFlex AC 電流儀表 軟件 SW90W FlukeView 示波表軟件 選件 HH290 ScopeMeter 190 II 系列掛鉤 附件套件 MA190 附件組，適用于醫療和視頻應用 壓力 PV350 壓力真空模塊 Test Leads 福祿克(Fluke) TL175 可旋轉表筆 Fluke TL175 可旋轉表筆 TL220 SureGrip? 工業測試線組包括： STL120-III STL120-III 型測試線套件 TL224 SureGrip? 隔熱測試線 TL910 電氣測試探頭組
