間隙調整型法蘭式直線軸承 TDN深溝球軸承6207zz廠家直銷

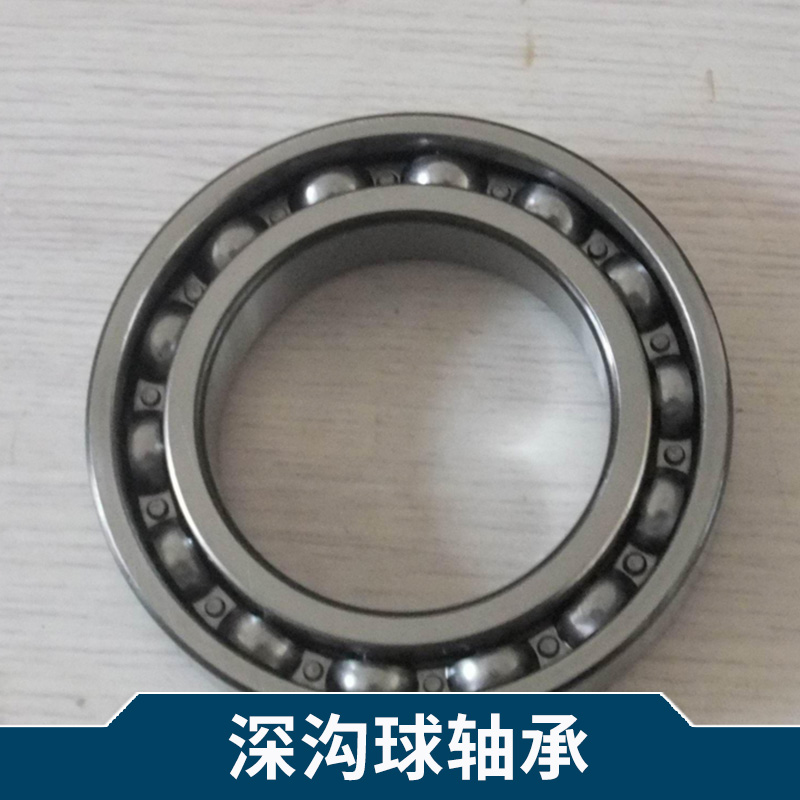

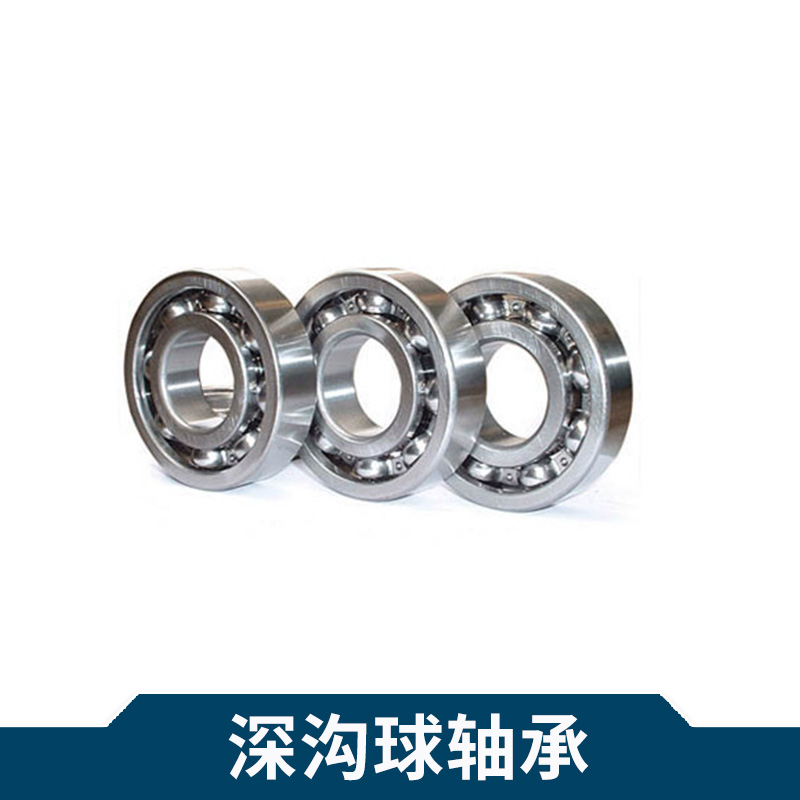

深溝球軸承是滾動軸承中最為普通的一種類型?；拘偷纳顪锨蜉S承由一個外圈，一個內圈、一組鋼球和一組保持架構成。 深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。

深溝球軸承是滾動軸承中最為普通的一種類型。

基本型的深溝球軸承由一個外圈，一個內圈、一組鋼球和一組保持架構成。 深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為鋼板沖壓，只起到簡單的防止灰塵進入軸承滾道。防油型為接觸式油封，能有效的阻止軸承內的潤滑脂外溢。

單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。其結構簡單，使用方便，是生產最普遍，應用最廣泛的一類軸承。

深溝球軸承主要承受徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷 ，深溝球軸承的摩擦系數很小，極限轉速也很高。深溝球軸承是代表性的滾動軸承，用途廣泛。適用于高轉速甚至極高轉速的運行，而且非常耐用，無需經常維護。該類軸承摩擦系數小，極限轉速高， 結構簡單，制造成本低，易達到較高制造精度。 尺寸范圍與形式變化多樣，應用在精密儀表、低噪音電機、汽車、摩托車及一般機械等行業，是機械工業中使用最為廣泛的一類軸承。主要承受徑向負荷，也可承受一定量的軸向負荷。

選取較大的徑向游隙時軸向承載能力增加，承受純徑向力時接觸角為零。有軸向力作用時，接觸角大于零。一般采用沖壓浪形保持架，車制實體保持架，有時也采用尼龍架。

深溝球軸承裝在軸上后，在軸承的軸向游隙范圍內，可限制軸或外殼兩個方向的軸向位移，因此可在雙向作軸向定位。此外，該類軸承還具有一定的調心能力，當相對于外殼孔傾斜2′～10′時，仍能正常工作，但對軸承壽命有一定影響。深溝球軸承保持架多為鋼板沖壓浪形保持架，大型軸承多采用車制金屬實體保持架。

深溝球軸承是最常用的滾動軸承。它的結構簡單，使用方便。主要用來承受徑向載荷，但當增大軸承徑向游隙時，具有一定的角接觸球軸承的性能，可以承受徑、軸向聯合載荷。在轉速較高又不宜采用推力球軸承時，也可用來承受純軸向載荷。與深溝球軸承規格尺寸相同的其它類型軸承比較，此類軸承摩擦系數小，極限轉速高。但不耐沖擊，不適宜承受重載荷。

軸承構造

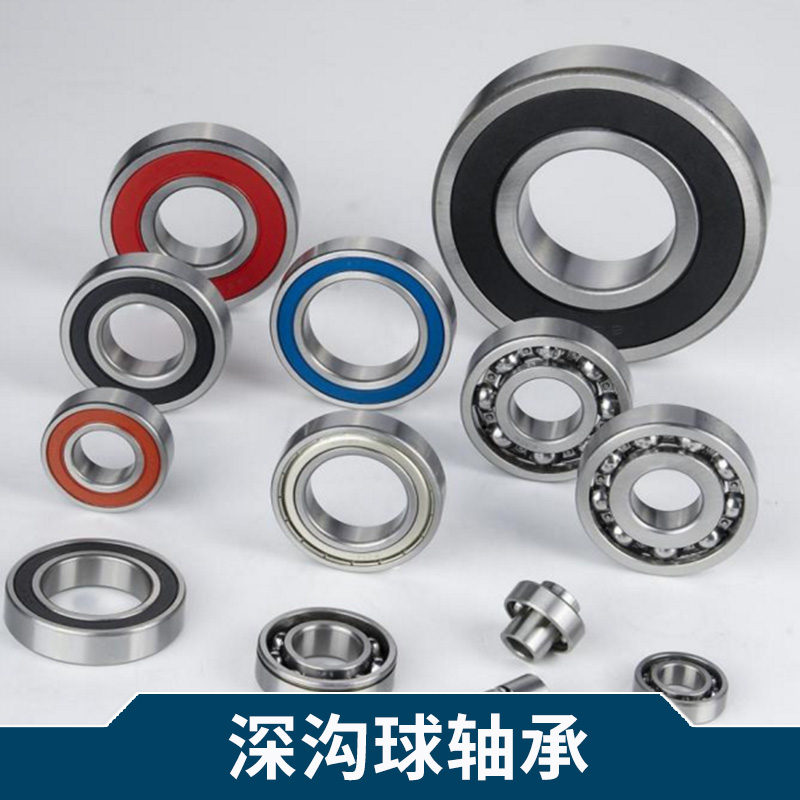

深溝球軸承結構簡單，與別的類型相比易于達到較高的制造精度，所以便于成系列大批量生產， 制造成本也較低， 使用極為普遍。深溝球軸承除基本型外， 還有各種變型結構，如：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的深溝球軸承，有裝球缺口的大載荷容量的深溝球軸承，雙列深溝球軸承。

軸承類型

1、單列深溝球軸承

2、帶防塵蓋的單列深溝球軸承

3、帶防塵蓋、密封圈的單列深溝球軸承

4、外圈上有止動槽及止動環的單列深溝球軸承

5、有裝球缺口的深溝球軸承

6、雙列深溝球軸承

按照深溝球軸承的大小尺寸可以分為：

(1) 微型軸承----公稱外徑尺寸范圍為26mm以下的軸承;
　　(2) 小型軸承----公稱外徑尺寸范圍為28-55mm的軸承;
　　(3) 中小型軸承----公稱外徑尺寸范圍為60-115mm的軸承;
　　(4) 中大型軸承----公稱外徑尺寸范圍為120-190mm的軸承
　　(5) 大型軸承----公稱外徑尺寸范圍為200-430mm的軸承;
　　(6) 特大型軸承----公稱外徑尺寸范圍為440mm以上的軸承。

用途應用

深溝球軸承可用于變速箱、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械、滾軸式輪滑鞋、悠悠球等

安裝方法

深溝球軸承安裝方法一：壓入配合：軸承內圈與軸使緊配合，外圈與軸承座孔是較松配合時，可用壓力機將軸承先壓裝在軸上，然后將軸連同軸承一起裝入軸承座孔內，壓裝時在軸承內圈端面上，墊一軟金屬材料做的裝配套管（銅或軟鋼），軸承外圈與軸承座孔緊配合，內圈與軸為較松配合時，可將軸承先壓入軸承座孔內，這時裝配套管的外徑應略小于座孔的直徑.如果軸承套圈與軸及座孔都是緊配合時，安裝室內圈和外圈要同時壓入軸和座孔，裝配套管的結構應能同時押緊軸承內圈和外圈的端面.

深溝球軸承安裝方法二：加熱配合：通過加熱軸承或軸承座，利用熱膨脹將緊配合轉變?yōu)樗膳浜系陌惭b方法.是一種常用和省力的安裝方法.此法適于過盈量較大的軸承的安裝，熱裝前把軸承或可分離型軸承的套圈放入油箱中均勻加熱80-100℃，然后從油中取出盡快裝。到軸上，為防止冷卻后內圈端面和軸肩貼合不緊，軸承冷卻后可以再進行軸向緊固.軸承外圈與輕金屬制的軸承座緊配合時，采用加熱軸承座的熱裝方法，可以避免配合面受到擦傷。用油箱加熱軸承時，在距箱底一定距離處應有一網柵，或者用鉤子吊著軸承，軸承不能放到箱底上，以防沉雜質進入軸承內或不均勻的加熱，油箱中必須有溫度計，嚴格控制油溫不得超過100℃，以防止發生回火效應，使套圈的硬度降低。

公差

標準型深溝球軸承具有普通級，全部與GB307.1相符合。

游隙

標準型深溝球軸承具有C2、標準（CN）、C3、C4及C5級內部間隙，全部與GB4604相符合。

保持架

深溝球軸承一般采用鋼板沖壓保持架或黃銅實體保持架。當外徑小于400毫米時，采用鋼板沖壓保持架不加后置代號，當外徑大于400毫米時多用黃銅實體保持架不加后置代號。

   德國鐵達尼工業重工科技有限公司，簡*TND。自成立以*，秉承德*工*理念，充分利用產品設計和加工制造的**，不*打造軸承工*。素*德*軍工之花的TDN系列軸承是德*二**推出的軍工工*。TND“以*取*”的制造理念就是追求領先的設計理念和技*水平，高成本的制造工*，以及*材料的精心*擇。挑**限——*論是速度*是*量?！柏熑巍倍?，在TND企*受到*度重視。如果操作規程上要求壹*螺絲要擰12圈，絕*不*只擰11圈。TDN系列軸承是以0.01微米為*位的高精度加工和檢測技*生產出*的，*普通機械到*酷工作*境中的宇航火箭航母，航空**機，*站，礦山，鋼*等，TDN為其提供了*的轉*保*。正是*著*制作的*謹，打造*致產品，把TDN工*之美展示得淋漓*致，奠定了現代工*不可替代的精工工*基*。TND，只生產您所期待的工*！
