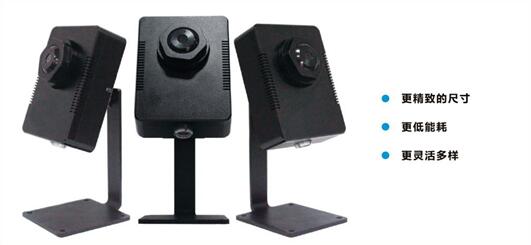

微型紅外熱成像FPL-160

微型紅外熱成像檢測系統

1.簡介

通用微型紅外熱成像檢測儀，搭載專業微型熱像儀機芯，結構小巧靈活，整合紅外熱像技術和智能視覺分析技術，可對設備溫度進行探測，并可實現對設備的連續監控，及時發現熱差異，堪稱連續狀態監控和火災，防爆預防的理想解決方案。

2.工作原理

紅外熱成像檢測儀對正在運行的設備進行非接觸式檢測，拍攝溫度場的分布，測量任何部位的溫 度值，據此對外部及內部故障進行診斷，超溫報警，具有實時，遠程，直觀靈敏測穩定優點。

3.系統架構

4.功能介紹

主要功能

l    設備任意區域溫度監視，可設置幾個重要部位重點監視。

l    實現實時多點溫度、點測溫、線測溫、面測溫。 自動危險位置定位

l    可根據溫度危險系數自動定位高溫危險點，便于查看潛在危險點。 數據統計交互與深度挖掘

l    通過專家診斷系統平臺，自動存儲并生成報表，實時形成數據分析與趨勢圖表，自動判斷溫度 是否達到危險點，并產生報警。

系統優勢

在線測溫：點測溫、線測溫、面測溫等多區域測溫，在線系統實時 24 小時測溫，測溫精度準確， 系統響應時間快。

優質測溫圖像

160*120 高清分辨率；生成的熱圖像視頻流通過標準的 MJPEG、MPEG 和 H.264 格式輸出，并且兼具多用 途圖像功能；

靈活網絡適配

多種傳輸網絡搭配，可以采用電源線、網線、WIFI 無線、3G/4G 各種傳輸方式。

    智能診斷

內置有網絡接口，擁有全面的測溫、分析、報警和數據挖掘功能，當檢測到升溫現象時能夠自動發送報警輸出。

5.系統創新

l    變大為小 緊湊型紅外熱成像檢測儀為我們日益經濟實用的熱成像技術探索新穎而且富于創新用途

1)  尺寸僅為 25x60x80mm,輕松集成入電氣裝置或任何生產環境中

2)  更精致的尺寸

3)  結構外觀小巧

l    化繁為簡

即插即用***簡安裝法 只需在開關柜頂部探入攝像頭，外部固定機身，無需在開關柜內施工等復雜操作，一步到位 ***小影響化 機身與攝像頭分離，僅有攝像頭部分伸入開關柜中監控多個測溫點，***大程度上減少對開關柜 內部機電設備的干擾，從而實現對開關柜的***小化影響

全方位監控無人值守可隨意調整監控角度，360°監控各開關柜內各溫度點多種產品形態，靈活的環境改裝特性

滿足市場行業多樣化、創新型需求：

l    針對不同類型的柜體和空間布置方案選擇不同的產品形態

l    可外裝防爆外殼，即可適合各種易燃易爆環境適應

l    可加裝防輻射外殼，適應高輻射區域使用

l    可更換鏡頭，適合不同的測溫成像距離

6.客戶端

l    客戶端主要界面欣賞

l    客戶端內嵌溫度診斷算法 表面溫度判斷法 遵照已有的標準，對設備顯示溫度過熱的部位按照相關的規定判斷他的狀態正常與否。 相對溫差判斷法 “相對溫差”是指兩臺設備狀況相同或基本相同的兩個對應點之間的溫差，與其中較熱測點溫 升比值的百分數。

同類比較法

同類設備之間比較，所謂“同類”設備的含義是指同一回路的同類設備或同一設備的三相。

檔案分析法

將測量結果與設備的紅外技術檔案相比較而進行。

圖譜異常判斷法

根據熱像圖譜出現的異常，判斷設備的運行工況。
