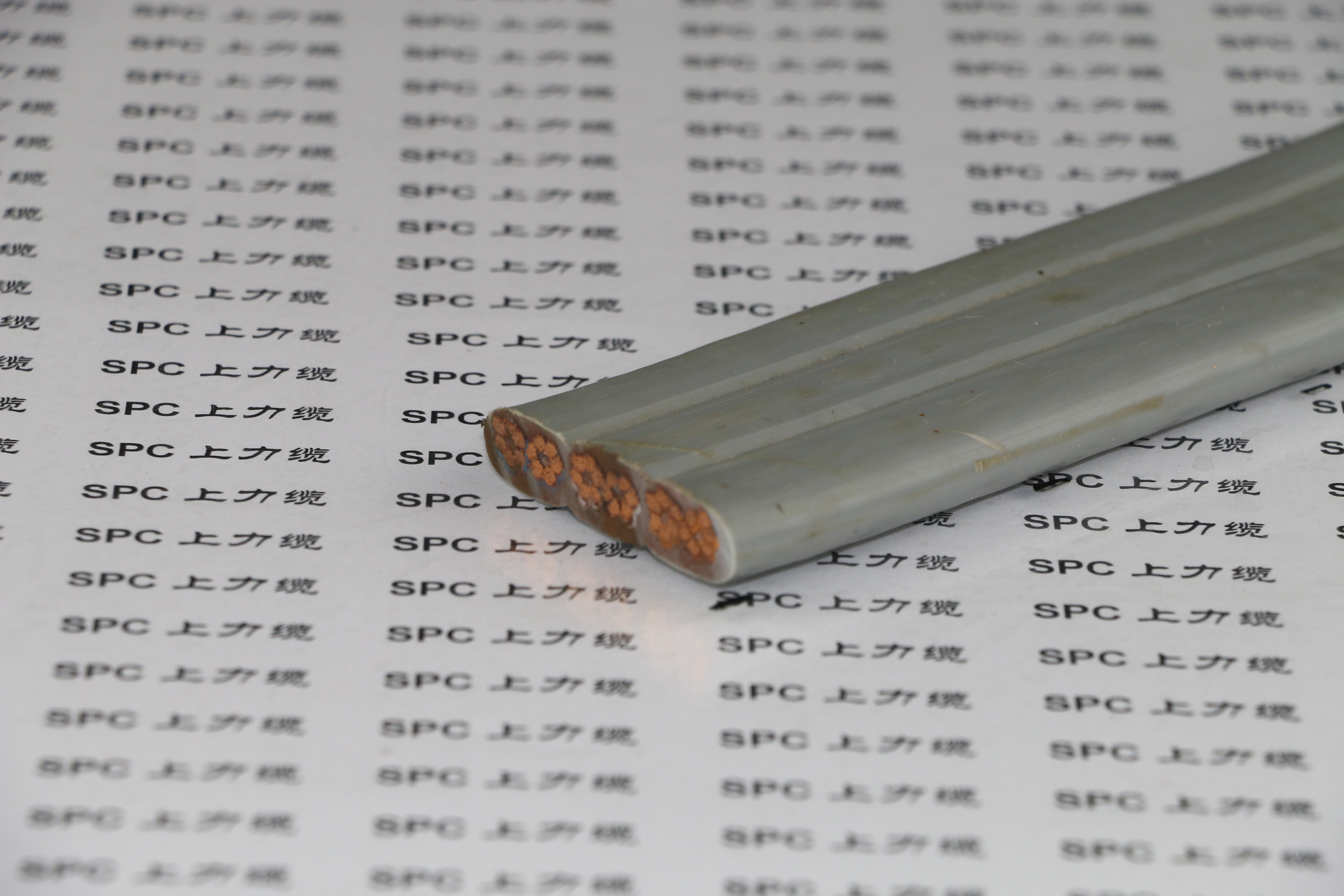

上海上力電梯電纜TVVB電梯扁電纜

電纜結構：

導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體

絕緣：特殊PVC混合料

芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLAT-ELEVATOR-JZ-YY黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLAT-ELEVATOR-JB-YY彩色芯線、帶黃綠雙色線

SPCFLAT-ELEVATOR-OZ-YY黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLAT-ELEVATOR-OB-YY彩色芯線、不帶黃綠雙色線

芯線排列：一字或梅花

護套：特殊PVC混合料

護套顏色：灰色、橙色、黑色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

柔軟、耐寒、耐腐蝕性能

一字排列：自由使用長度不大于35米，移動速度不大于1.6米/秒

梅花排列：自由使用長度不大于80米，移動速度不大于4米/秒

（超過上述使用長度和移動速度時，建議增加加強件）

阻燃性：阻燃自熄符合IEC 60332-1

電纜技術參數：

工作電壓：300/500V

測試電纜：2500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 移動安裝 10 X D（電纜外徑）

工作溫度： 移動安裝 - 15 ~ +70℃

電纜名稱           電纜型號                    額定電壓       芯數         導體結構       標稱截面 mm2

電梯扁電纜      TVVB（一字排列）         300/500V     2 ~ 24     多股絞合導體      0.5 ~ 2.5

電梯扁電纜      TVVB（梅花排列）         300/500V    12 ~ 66     多股絞合導體     0.5 ~ 0.75

電梯扁電纜  SPCFLAT-ELEVATOR-YY      300/500V    2 ~ 100 多股絞合導體 0.5 ~ 16

注：以上規(guī)格為常用型，可根據用戶要求定制特殊規(guī)格
