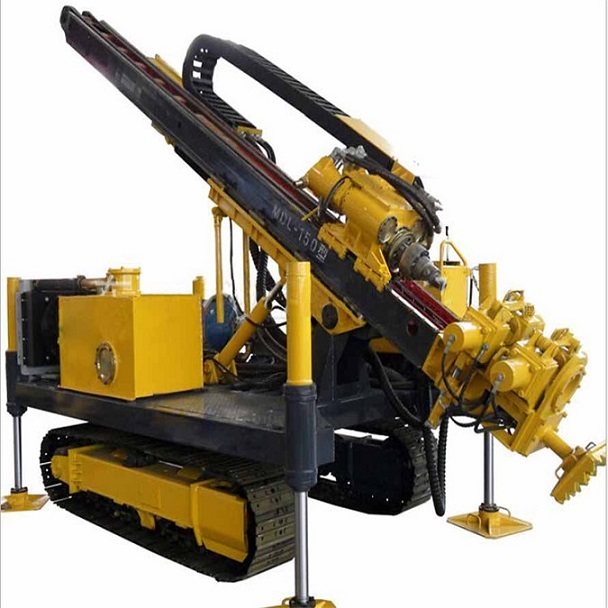

MDL-150履帶式錨固鉆機

MDL-150履帶式錨固鉆機

功能簡介：

該機型屬于全液壓回轉器式錨固工程鉆機，主要適用于城市中基坑支護和控制建筑物位移、地質災害治理等工程施工。鉆機結構采用整體式，配有履帶行走底盤和夾持卸扣器。履帶底盤移動迅速，孔位對中方便；夾持卸扣器可以自動拆卸鉆桿和套管，降低了工人的勞動強度，提高施工效率。

主要特點：

1、全液壓控制，操作方便靈活，移位方便，機動性好，省時省力。

2、鉆機回轉器采用雙液壓馬達驅動，輸出扭矩大，提高了鉆機鉆進平穩性。

3、可配備新型的變角機構使對孔更加方便，調節范圍變大，可以降低對工作面的要求。

4、對散熱系統進行了優化，確保液壓系統的工作溫度在45～70°之間。

5、配有跟管鉆進鉆具，在不穩定地層用套管護壁開孔，常規球齒鉆頭終孔。鉆進效率高，成孔質量好。

6、鉆機除了履帶底盤、夾持卸扣器和轉盤外，可以選配旋噴模塊疊加，使鉆機更加適合工程施工。

7、主要鉆進方法：潛孔錘常規鉆進、合金鉆進、螺旋鉆進、鉆桿鉆進、套管鉆進、鉆桿套管復合鉆進。

整機介紹：

1、罩殼：加裝的罩殼使機器外形更科學，同時也保護了關鍵液壓件不受污染。

2、支腿：不但讓油缸免受損壞，還增強了支撐強度。

3、操作臺：分體式操作臺，使操作更簡單，避免誤操作。

4、履帶：更長更強的履帶，有效防止下陷，適應更廣泛的地層。

5、（可選配）舉升：可調節孔口高度，不再依賴于工作面的高低。

6、（可選配）自動轉盤：免去人工勞動，更輕松，更方便。

7、大通孔耐高壓水龍頭：擴大頭施工的必備裝置。

8、動力頭：鉆機回轉器采用雙液壓馬達驅動，輸出扭矩大，回轉中心較同類產品低，大大提高了鉆機鉆孔的平衡性。配置的伸縮接頭，可大大延長鉆桿螺紋壽命。

9、散熱系統：針對客戶當?shù)氐奶厥夤r，對散熱系統進行了優化，確保液壓系統在室外溫度為45℃時，溫度不超過70℃。

施工特點：

1、可選配的跟管鉆進鉆具（鉆桿、套管、偏心鉆頭等），在不穩定地層用套管護壁開孔，常規球齒鉆頭終孔。鉆進效率高，成孔質量好。

2、鉆機主要適用于深基坑錨固支護，還可通過旋噴模塊的更換，使鉆機可以進行旋噴施工。除此之外本機在地?zé)峥?、降水井、微型鋼管樁和微型灌注樁的施工方面也有?qiáng)力表現。

3、鉆機除了履帶底盤、夾持卸扣器和轉盤外，我們還為用戶提供了旋噴模塊等選配件，用戶在訂購鉆機時進行選配疊加，使我們的鉆機更加適合您的工程。

4、鉆機除了履帶底盤、夾持卸扣器外，可以選配旋噴模塊疊加，使鉆機更加適合工程施工。

主要參數：

鉆孔直徑        150-250(mm)

鉆孔深度        130-170（m）

終孔直徑       75mm

鉆桿直徑/套管直徑 73、89、102、114(mm)

鉆孔傾角        0-90(° )

回轉器輸出轉  10/20/30/35/40/60/65/70/85/130/170(r/min)

回轉器輸出扭矩   7500(N.m)

回轉器行程       3400(mm)

回轉器提升力     70(kN)

回轉器提升速度   0-5可調/7/23/30(m/min)

回轉器加壓力     36(kN)

回轉器加壓速度0-10可調    0-10可調/14/46/59(m/min)

行走參數：

行走方式         履帶行走

爬坡角度         25(° )

履帶接地比壓     36(kpa)

行走速度         20(km/h)

回轉參數：

回轉方式         整機手動旋轉(自動旋轉選配)

回轉結構         回轉軸承

定位方式         定位銷

輸入功率參數：

輸入功率(電動機)    55+18.5(KW)

運輸狀態(度x寬x高） 5400x2100x2000(mm)

重量                6000(kg)
