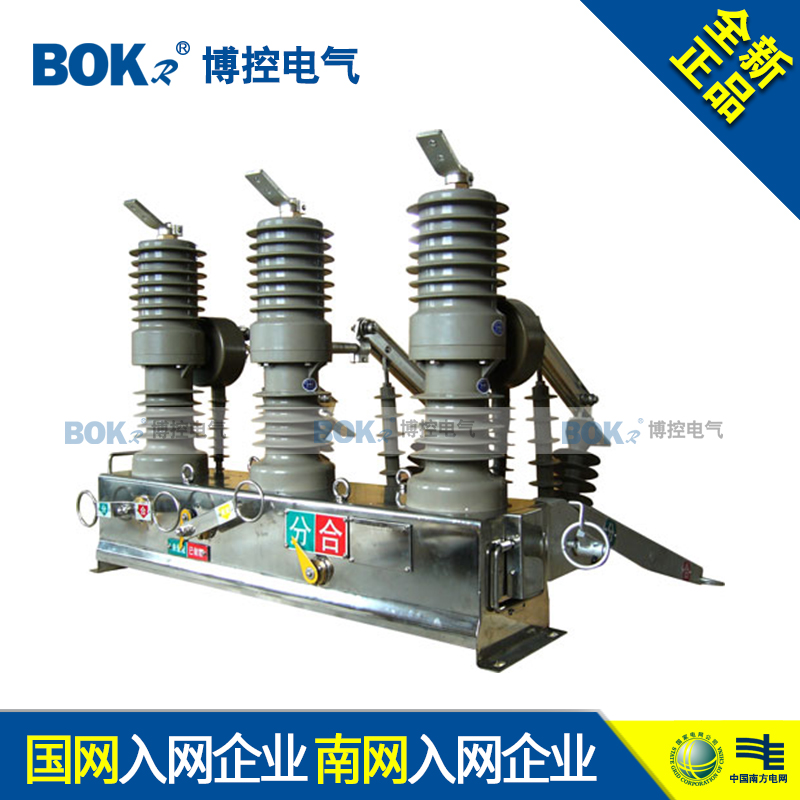

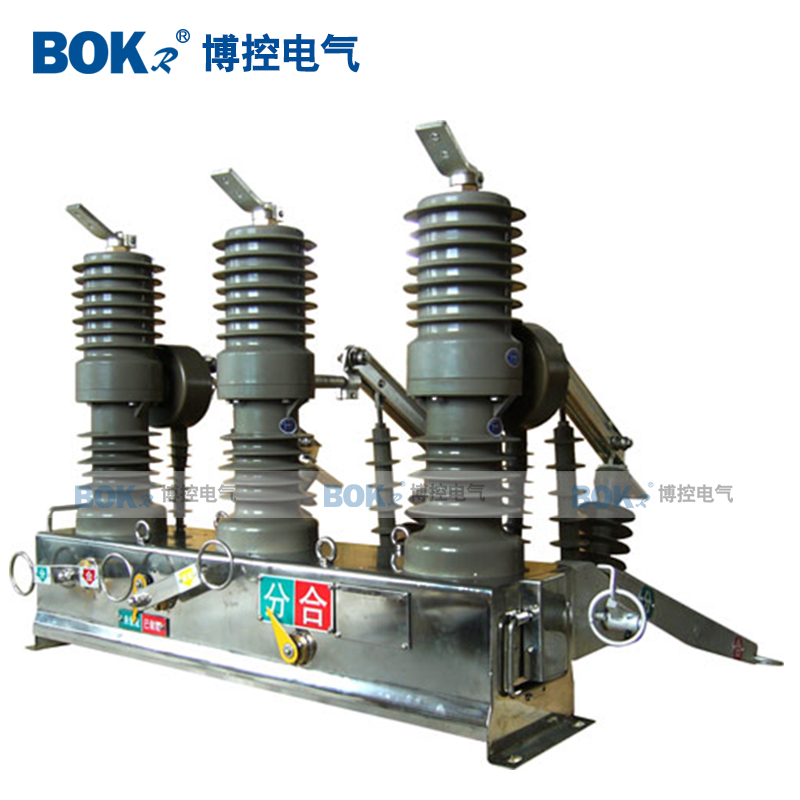

博控高壓真空斷路器 ZW32-12F/630 柱上開關

ZW32-12F戶外高壓真空斷路器參數
一、ZW32-12戶外高壓真空斷路器是三相交換50hz、額定電壓12kv的戶外高壓開關裝備。實用于開斷、關合都市或農村配電體系的負荷電流、過載電流和短路電流。斷路器為全新的小型化計劃，全封閉布局，奇特的滅弧室封裝技能，密封性能好、防潮、防凝露，實用于高溫濕潤地區。zw32-12G斷路器本體見隔離開關兩大部分構成，其好處是有明顯開斷斷開，方便后面的電力檢修于維護，能有效的保護人們生命安全。
1.1、ZW32-12戶外高壓真空斷路器含義
     Z  W  32  - 12 （G）（F） / T（M）  630  -  20
     Z-------戶外
     W-------真空斷路器
     32------設計序號
     12------12KV
     G-------帶隔離開關（不帶可省略）
     F-------智能型斷路器（俗稱看門狗斷路器）
     T（M）----T彈操機構M永磁機構
     630-----額定電流A（可選630A/1250A）
     20------開斷電流KA（可選20KA/25KA）
1.2、ZW32-12戶外高壓真空斷路器尺寸
     ZW32-12外形尺寸-長1000mm ×寬450mm×高750mm
     ZW32-12安裝尺寸-長920mm×160mm×長腰孔4-（14×22）
     ZW32-12G外形尺寸-長1070mm× 寬740mm×高750mm
     ZW32-12G安裝尺寸-長920mm×160mm×長腰孔4-（14×22）
1.3、ZW32戶外柱上高壓真空斷路器型號：
ZW32-12/630-20       ZW32-12/1250-20真空斷路器
ZW32-12/630-25       ZW32-12/1250-25真空斷路器
ZW32-12/T630-20     ZW32-12/T1250-20彈操真空斷路器
ZW32-12/T630-25     ZW32-12/T1250-25彈操真空斷路器
ZW32-12G/630-20     ZW32-12G/1250-20帶隔離真空斷路器
ZW32-12G/630-25     ZW32-12G/1250-25帶隔離真空斷路器
ZW32-12F/630-20      ZW32-12F/1250-20智能真空斷路器
ZW32-12F/630-25      ZW32-12F/1250-25智能真空斷路器
ZW32-12M/630-20     ZW32-12F/1250-20永磁真空斷路器
ZW32-12M/630-25     ZW32-12F/1250-25永磁真空斷路器
二、主要技術參數
序號項目                      單位         參數
1額定電壓                      KV          12
2額定電流                      HZ          630
3額定頻率                       A          50
4額定短路開斷電流              KA          20
5額定峰值耐受電流（峰值）      KA          50
6額定短時耐受電流              KA          20
7額定短路關合電流（峰值）      KA          50
8機械壽命                次                10000
9額定短路開斷電流開斷次數  次              30
10工頻耐受電壓（1min）;（濕）（干）相同、對地/斷口KV42/48
11雷電沖擊耐受電壓（峰值）相同、對地/斷口 KV75/85
12二次回路1min工頻耐壓         KV          2
三、使用條件
3.1 正常使用條件
a） 周圍空氣溫度: -40℃～+40℃；
b） 海拔高度: 不超過2000m;
c） 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
d） 風速不超過34m/s（相當于圓柱表面上的700Pa）；
e） 來自開關設備和控制設備處部的振動或地動是可以忽略的；
f） 污穢等級:Ⅲ級。
3.2 特殊使用條件斷路器可以在不同于以上規定的正常使用條件下使用，這時用戶的要求應和制造廠家進行協商，并取得一致的意見。
四、斷路器結構特點
4.1 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和危險、免維修、體積小、重量輕和使用壽命長等特點。
4.2 斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。
4.3 三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。
4.4 操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。
4.5 斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作?？膳c智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。
4.6 斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

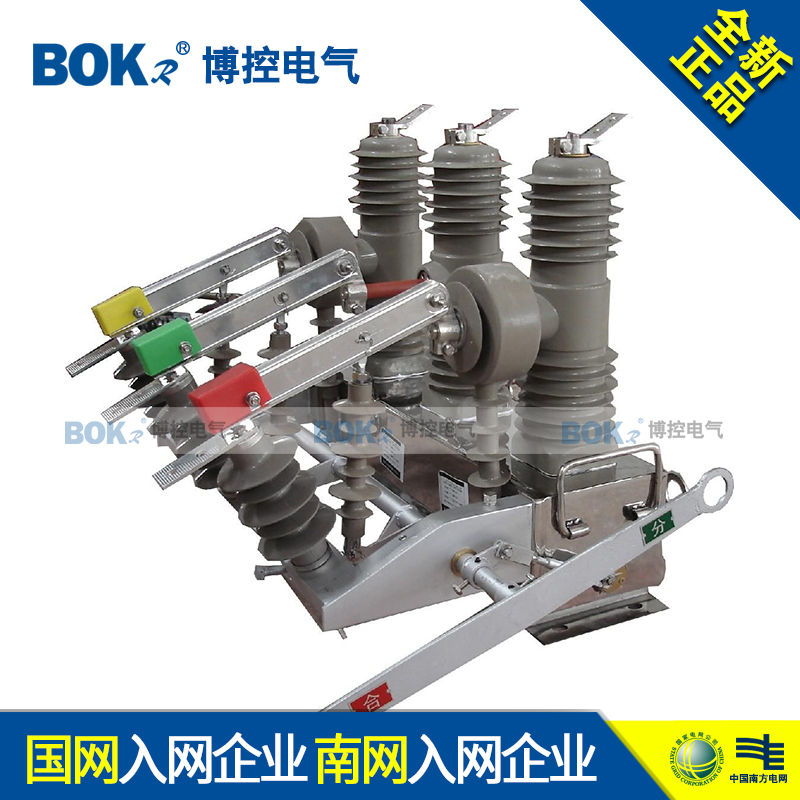

4.7 斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；只有隔離刀完全合閘或完全分閘時才可操作斷路器?？蛇B裝避雷器支柱絕緣子，維護方便。
五、安裝、維護
5.1 操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。
5.2 產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。
5.3 產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。
5.4 斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。
5.5 斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在鋼架上。安裝示意圖見圖19。
5.6 產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。
六、運輸、驗收及貯存
6.1 運輸
運輸時必整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。
6.2 驗收
用戶收到斷路器后應進行如下驗收工作:
1）檢查包裝是否損壞；
2）對照產品裝箱單檢查文件、附件是否齊全；
3）檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。
6.3 貯存
本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
服務：忠告客戶你買的不僅僅是我們的產品更重要的是您購買本公司銷售的任何一款產品你都可以到相應的期限的一對一的售后服務。
包括在安裝過程或者是使用后一系列不懂的問題你都可以向我們咨詢并且以閃電般的速度解決您的問題，解決了你的問題就解決了我們公司所有員工的工作問題，
客戶的不斷需求是我們存在的理由，客戶的不斷需求是我們不斷進步的動力！致力于客戶提供更多優質優價的產品和選擇.

•
• • 產品信息
  • 商品名稱： 戶外高壓真空斷路器
  • 商品型號： ZW32-12/1250A-20
  • 商品品牌： 博控/BOKR
  • 額定電壓： 12KV
  • 額定電流： 1250A
  • 絕緣水平： 對地42KV/斷口48KV（干式）；
  • 額定開斷電流：20KA
  • 操作機構：電動機構智能控制
  • 電壓互感器：帶PT互感器
  • 隔      離：不帶隔離
  • 殼體材質：不銹鋼

•

  正面： ZW32-12F帶外置電壓互感器PT

•

  背面：智能控制型帶兩只電流互感器

•

  采用品牌真空大管，比市場普通小管大一倍

•

  連接銅件采用紫銅加厚件，市場上有些用黃銅的，或者薄件。

•

  采用加厚木箱包裝，運輸中對產品有保障！

•

  真空斷路器固定在底板上，防止運輸中碰撞和晃動對產品造成損壞！

•

  廠家貨源

   國網南網入網企業，廠家直銷，原裝，公司生產周期短，貨品品質有保證。


•

  關于顏色

   本店商品均為實物拍攝，顏色經專業校對，與實物平鋪圖 為接近，因電腦顯示器的色彩對比度和色溫等都有差異。

•

  關于客服

   如您的咨詢沒能及時回復，可能是當時咨詢量過大或是系統故障。您也可以撥打電話：18367879108

•

  關于售后

   我們將提供完整的售后服務，保證。

•

  關于發貨

   根據產品大小、重量、到貨地點選擇快遞或者物流，如需請聯系客服。
   價格中的運費不是實際運費，具體運費請咨詢客服。
