QJB型潛水推進器(推流器)主要由潛水電機、減速機、螺旋推進葉輪、密封、手搖卷?yè)P(yáng)機構、安裝系統和電氣控制裝置等配套組成。

一、QJB型潛水推進器的結構及性能特點

1. 結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2. 葉片具有自潔功能，可防雜物纏繞、堵塞。
3. 與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4. 電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加可靠。
5. 機械密封的摩擦副材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
6. 在規定的條件下，一開始故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

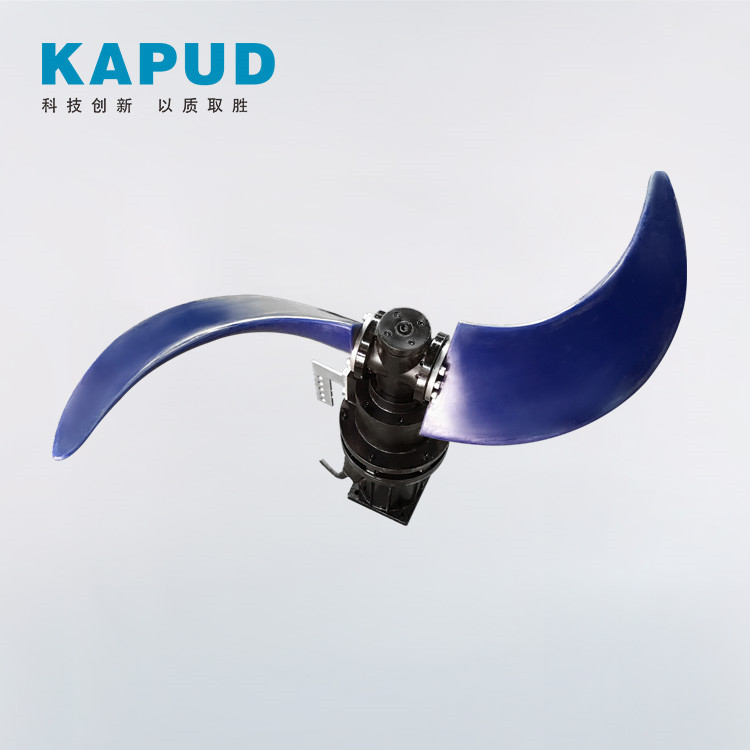

     7、潛水推流器槳葉由彈性聚氨脂或玻璃鋼制成，能承受變化的負荷，推力被平均分配，具很好水力設計。

二、QJB型潛水推進器的用途及適用條件

混合攪拌系列潛水推進器適用于各種水處理工藝和工業進程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

QJB型潛水推進器可在下列條件下正常連續運行：

1. 介質溫度不超過40°C
2. 介質的PH值在5-9
3. 介質密度不超過115KG/M^3
4. 潛水推進器長期潛水運行，潛水深度一般不超過20米

特別提示：潛水推流器機必須完全潛入水中工作，禁止在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊工作，公司可為用戶提供特殊設計。

三、QJB型潛水推進器的選型注意事項

   QJB型潛水推進器的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水推進器運用的場所，如：污水池、污泥池、生化池;其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值;還有水池的形狀、水深等。

QJB型潛水推進器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

四、QJB型潛水推進器的安裝系統

供貨配套范圍

1. 裝配完整的懸掛式水下流進器

（2） 懸掛架

（3） 橫向平衡桿、牽引鋼索

（4）起吊裝置

選型注意事項

1. 水池尺寸及液面高度
2. 應用場合及條件

（3）選型請參考流場圖

懸掛式水下推流器結構及安裝示意圖

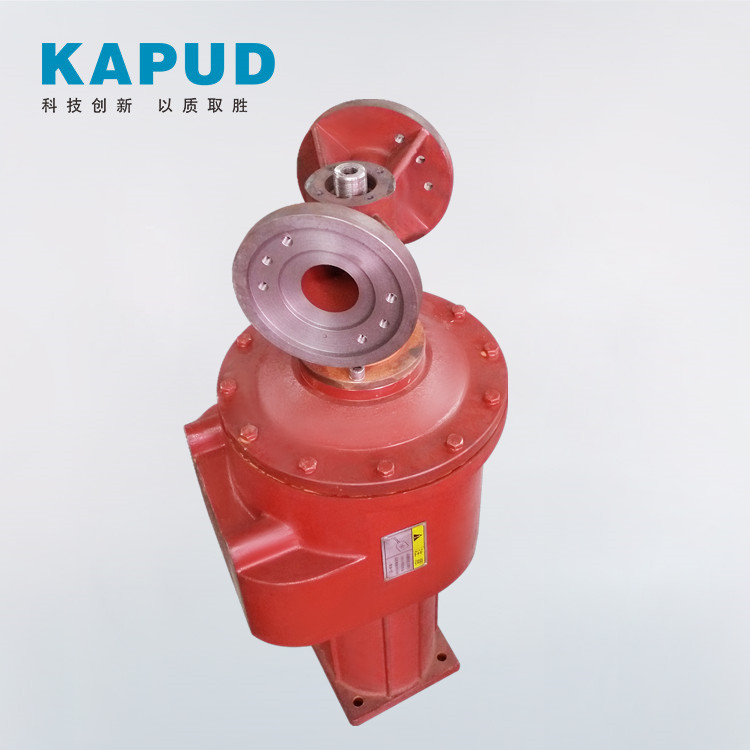

1、轉向減速機 2、下機座 3、橫向方桿 4、懸掛方桿 5、懸掛架  6、過梁 7、懸掛軸 8、一級減速機 9、電機 10、上機座 11、傳動軸 12、萬向聯軸器 13、牽引鋼索 14、漿葉 15、漿葉座

五、QJB型潛水推進器型號說明

六、QJB型潛水推進器技術參數

潛水推流器：電機繞組絕緣等級：F；防護等級IP68；工作制式：S1；在額定電壓為380V，頻率為50Hz的性能                      參數如下表

注：以上規格型號為常規產品，但不局限于上表，可為客戶拓展設計新的或含特殊要求的攪拌機。
