BOCC品牌浪涌保護器CES225

一、CES系列模塊化開關型電源電涌保護器

產品介紹

    CES系列模塊化電源開關型電涌保護器是依據IEC電源防雷器的標準和GB標準設計應用于電源供電系統級的防雷保護產品，產品為標準的35mm導軌安裝方式。

CES系列電壓開關型系列模塊化電源防雷器具備很高的雷電流泄放能力，單模塊沖擊電流可達50kA，可防范直擊雷在內的各種電涌，應用于雷擊風險較高地區的設備系統的電源級防雷，可組合用于單相/三相供電線路。

產品特點：

●泄流能量大

●可防護直擊雷

●無漏電流

● 無續流

●標準模塊化安裝

●抗干擾性強

●保護水平小于2000V

●TOV實驗合格

●安全系數高

●使用壽命長

●殘壓低、響應時間快

●安裝設計人性化、結構嚴謹

●工作環境溫度適應性強

●外殼保護等級高

適用范圍：

▲廣泛適用于通信、電力、廠礦、金融、民航、鐵路等電源系統的保護

▲建筑物總配電屏

▲建筑物內架空輸入的配電箱

▲室外配電柜、室外配電箱

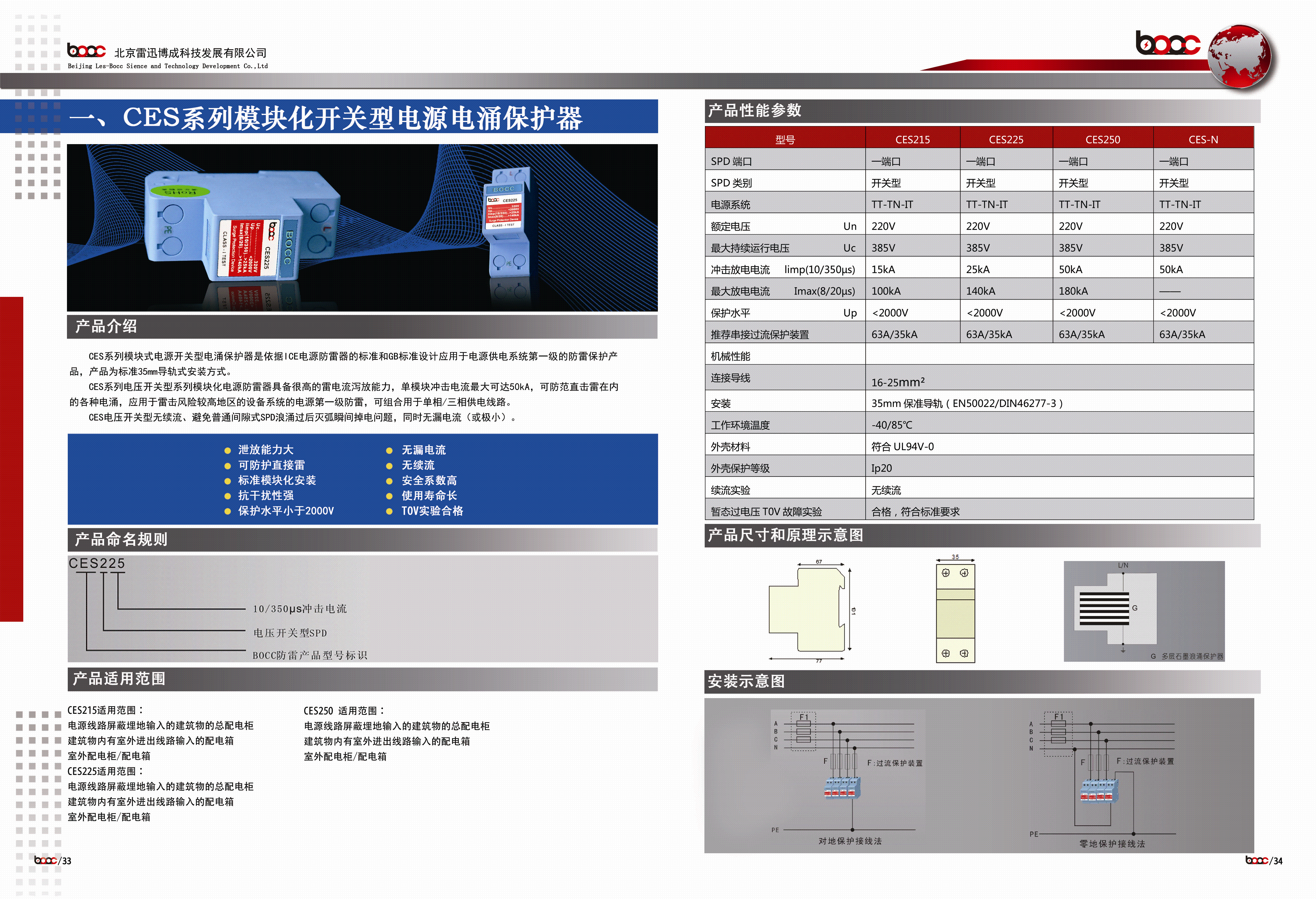

產品參數：

安裝說明

1、CES225推薦選用熔斷器或塑殼型斷路器：額定電流63A，分斷電流35KA。

2、連接線線徑要求：線徑相16mm²，地25mm²。

3、用電纜剪線鉗裁剪相應長度（長度≤50CM）的黃、綠、紅、藍色四種電源線及黃綠雙色地線。

4、根據現場的接線方式對每條線末端做銅鼻子；選用≥150A開口線鼻子或者與線徑相應的圓口線鼻子，開口線鼻子用的電烙鐵搪錫；圓口線鼻子用液壓鉗壓接并搪錫。

5、將防雷模塊與裁剪電纜連接好。

6、把五條連接導線穿管固定；管可選用PVC管\槽、鍍鋅鐵管\槽、黃臘管、波紋管、蛇皮管等；若采用接線兩端應接地。

7、停電接線，把黃、綠、紅、藍、黃綠五種線分別與電源配電柜內L1、L2、L3、N、PE相并聯連接，并聯安裝于電源系統的空開進線端，并確保連接可靠。

8、安裝距離要求：CES225電涌保護器與后級限壓型電涌保護器物理線距距離要大于10米。
安裝注意事項：
1、必須由專業持證電工進行安裝。
2、接地的接地阻抗應符合Gb50057-2010、Gb50343-2004標準。
3、防雷箱連接導線的線徑應符合相關要求，并且宜短、直。
