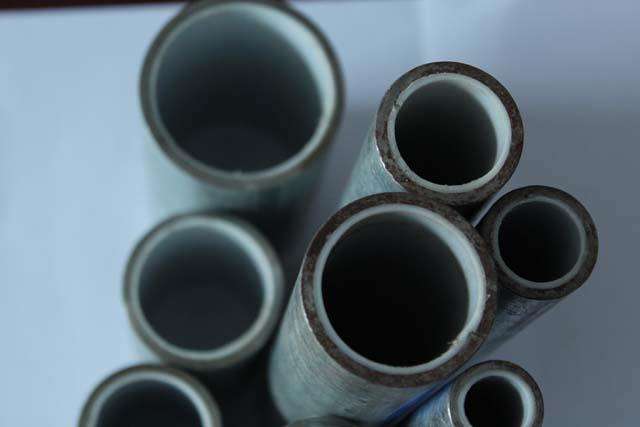

襯塑鋼管，以鍍鋅無縫鋼管、焊接鋼管為基管，內壁去除焊筋后，襯入與鍍鋅管內等徑的食品級聚乙烯（PE）管材，聚乙烯襯層厚度要求符合CJ/T136-2007標準，最后加壓加熱一定時間后成型，是傳統鍍鋅管的升級型產品。

中文名：襯塑鋼管

又    名：內筋嵌入式襯塑鋼管

優    點：適用范圍廣泛、規格品種齊全

優點2：生產工藝獨特

符合標準：CJ/T136-2007

襯塑鋼管優缺對比

襯塑鋼管優點

1、適用范圍廣泛、規格品種齊全：

截止2013.6.19，在建筑給水行業中，高層建筑的給水管和消防管材長期使用壓力約為1.6MPa左右，

因此內筋嵌入式襯塑鋼管的設計壓力確定在2.0MPa基本上能滿足建筑給水的壓力使用要求，同時這一參數也是壁厚設計的重要參數。 使用溫度也是管材設計的一個重要參數，它決定著材料的許用應力。在行業中按輸送水的溫度分為冷水和熱水，冷水溫度一般為0℃～25℃，但明裝管路內介質溫度受大氣溫度影響，我國南方夏季氣溫可高達40℃左右，而北方氣溫在冬季可低于-40℃，但是水于0℃以下就會凝固成冰，從而達不到用水的目的。因此在行業中有保溫的一些規范，使管路中水的溫度一直保持在0℃以上，以保持流體的可流動性。熱水一般用于采暖、淋浴，水溫通常為75℃以下，瞬間溫度可達為95℃左右。 介于以上調研，內筋嵌入式襯塑鋼管分為冷水型和熱水型兩大類，確定冷水型長期使用溫度為0℃～55℃，熱水型管材的長期使用溫度為0℃～75℃，瞬間溫度可達95℃。

2、生產工藝獨特：

在產品結構確定后采用何種工藝進行生產是截止2013.6.19經濟活動中至關重要的，

它直接關聯了產品的生產成本和生產效率，同時又反過來對產品的結構設計、材料的選擇提出工藝上的要求。內筋嵌入式襯塑鋼管采用獨特的機械拉拔復合工藝，通過對金屬管的縮徑壓迫內層塑料管，使兩種材料產生長期性合理過盈，加之焊管內表面獨特設計的花紋內筋對塑料管外表面的嵌入作用，以及塑料管復合前的物理和化學改性，使得內筋嵌入式襯塑鋼管具有不分層、不縮管，長期使用有保障的技術特點。并于2001年獲國家實用新型。這種獨特的工藝生產效率高，過程控制易行，復合質量高。

3、連接方式可靠快捷：

管道之間的連接方式是建材行業最重要的問題，連接強度可不可靠、便不便于安裝、維修，能不能適應惡劣的自然條件，這些問題都是用戶、設計、施工等各個單位最關心的問題。內筋嵌入式襯塑鋼管利用冷擠壓原理在距管材端面一定距離作引伸變形成一小型圓弧槽，再將卡簧式不銹鋼卡環置入槽內，套上螺母或性擴展接口、新型搪瓷管件及其附件，旋緊即可，安裝快捷。由于卡環配合部位的錐面自鎖設計，以及采用端向和徑向的雙向密封設計，使之具有可靠的連接強度和抗?jié)B漏性能。同時由于所有管接頭采用的是可拆卸結構，加之用活接管件的配合使用，使其維修極其方便。

4、外表面的防蝕措施完善：

眾所周知，鋼鐵的腐蝕是非常普遍的，由此帶來的經濟損失是巨大的。

我們知道鋼鐵的腐蝕主要是由于電化學腐蝕，塑料的腐蝕老化主要是化學腐蝕以及紫外線照射而引起的，內筋嵌入式襯塑鋼管由于內層塑料管由外層金屬管庇護，*了塑料腐蝕老化的成因，使塑料管具有經久耐用的性能。而外層金屬管的保護卻要困難得多。內筋嵌入式襯塑鋼管的外表面采用了三層防蝕措施：層為鍍鋅層，鋼管形成陰極進行保護防銹。第二層：環氧底漆，在鍍鋅層外表形成致密的高分子保護膜，使之與空氣、水隔離，減緩鋅層的氧化腐蝕，從而提高管材的使用年限。第三層：面漆，加強膜的保護作用，提高產品的美觀程度。在埋地使用時，采用適當?shù)姆栏胧┮蕴岣呦到y(tǒng)的使用壽命；也可采用于襯塑鋼管為基管，外表面再覆一層塑料管的“內筋嵌入式雙面襯塑鋼管”（PE管+碳鋼管+PP管系列產品直接埋地使用。

5、焊管壁厚合理：

壁厚是一重要參數，在《機械設計手冊》第3冊給出的管道壁厚的設計公式： S=PD/（2[δ]ψ）+C 式中:S：管壁厚 P：管內介質壓力（MPa）； D：管外徑； [δ]：工作溫度下的管材許用應力（MPa）； j：管材縱向焊縫系數，無縫鋼管j = 1；對焊接鋼管j = 0.8； C：管壁厚度附加值；包括制造負偏差C1；腐蝕裕度C2；螺紋深度C3；C= C1+ C2+ C3。 內筋嵌入式襯塑鋼管按以上理論確定焊管壁厚。管道材料的許用應力[δ]一般按材料的各項強度分別除以對應的安全系數，取其中的最小值作為該材料的許用應力，該值為管道材料容許承受的應力。同時由于內筋嵌入式襯塑鋼管采用卡環式連接，冷擠壓變形制槽，不需考慮管壁厚度附加值的C3。因而與傳統鍍鋅鋼管相比，壁厚更加合理，經濟性有明顯的潛力。

襯塑鋼管缺點

1： 造價高

2： 安裝費時費力

3：不能完全解決管件連接部分對水質污染問題

鋼塑復合管

襯塑鋼管應用范圍

(環保)襯塑鋼管的技術襯塑鋼管繼承了鋼管和塑料管各自的優點，并且根據市場需求、生產工藝、防腐措施、連接方式、性價比等諸多方面進行綜合分析后合理設計管材。因此，該管材具有眾多技術特點，廣泛應用于各類建筑的冷熱水的給水系統。連接方式有用卡環連接、溝槽（卡箍）連接或絲扣連接，施工工藝類似鋼管的溝槽連接與鋼管的絲扣連接。

隨著人們的環保意識、健康意識的普及，新型環保給水用管材如雨后春筍般層出不窮，其品種之多難以枚舉。襯塑鋼管繼承了鋼管和塑料管各自的優點，同時又摒棄了各自的缺點。在管材設計中最重要的內容之一是根據使用條件和要求，合理確定管材的壁厚，同時該參數直接影響產品的性價比。襯塑鋼管獨特的壁厚設計包括內層塑料管壁厚和外層焊管壁厚，從而決定了其一系列技術特點：

1、適用范圍廣泛，規格品種齊全；

2、生產工藝獨特；

3、連接方式可靠快捷；

4、表面防蝕措施完善，美觀；

5、外層焊管壁厚設計合理；

6、內層塑料管的壁厚合理，確保通徑；

7、節能環保，發展?jié)摿Υ螅?/span>

襯塑鋼管選購使用

環氧樹脂復合鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內表面熔融涂敷上一層塑料層、在其外表面熔融涂敷上一層塑料層或其他材料防腐層的鋼塑復合產品。涂塑鋼管根據內涂層材料的不同分為聚乙烯涂層鋼管和環氧樹脂涂層鋼管。產品標記由涂塑復合鋼管代號、內涂層材料代號和公稱尺寸組成。給水襯塑復合鋼管是在鋼管內壁，按輸送介質的要求內襯塑（PE）、耐熱（PE-RT）、交聯聚（PE-X）、聚丙烯（PP-R）、硬聚氯（PVC-U）、（PVC-C）等熱塑性塑料管制成。由于工藝的改進，有些產品增加了外覆塑層。產品按輸送水的溫度分為冷水用襯塑鋼管和熱水用襯塑鋼管。產品標記由襯塑鋼管代號、襯塑材料代號、公稱通徑組成。消費者在選購此類產品時，應該按實際需要盡量到大型商場大商店選擇信譽良好的產品。
