河北螺旋板換熱器廠家

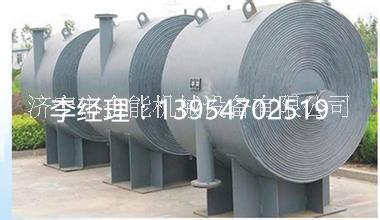

螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。不可拆式螺旋板換熱器的結構比較簡單，螺旋通道的兩端全部焊死?？刹鹗铰菪鍝Q熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出；而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器結構尺寸為：板寬1800毫米，外徑1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。允許操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。

結構性能:

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。

5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

整體式螺旋板換熱器機組的結構特點:

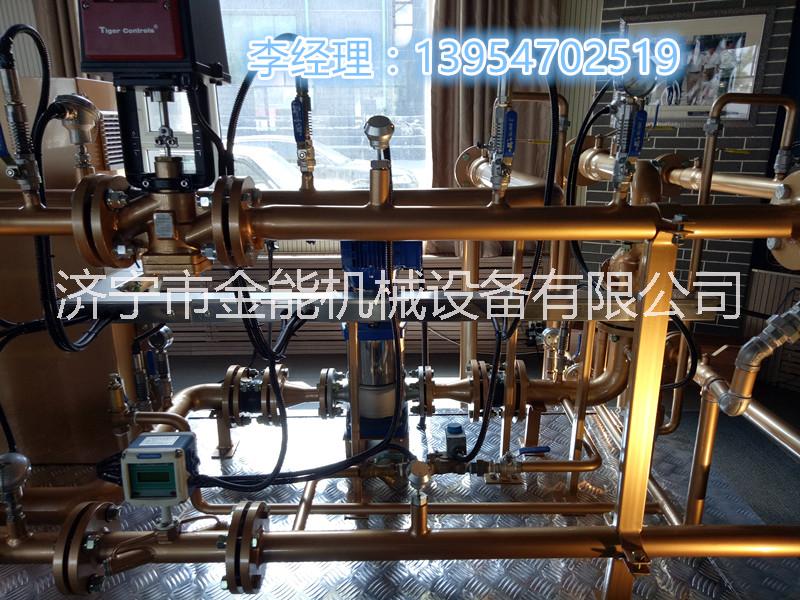

整體式螺旋板換熱器機組既可用于水-水交換，也可用于汽-水交換。該機組是由換熱器、循環泵、補水泵、電控柜、過濾器、底座、管路、閥門、儀表等組成，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。該機組具有標準化、模塊化的設計，配置齊全，安裝方便、節能，螺旋板換熱器已廣泛應用于小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。

                                                                          李經理 13954702519
