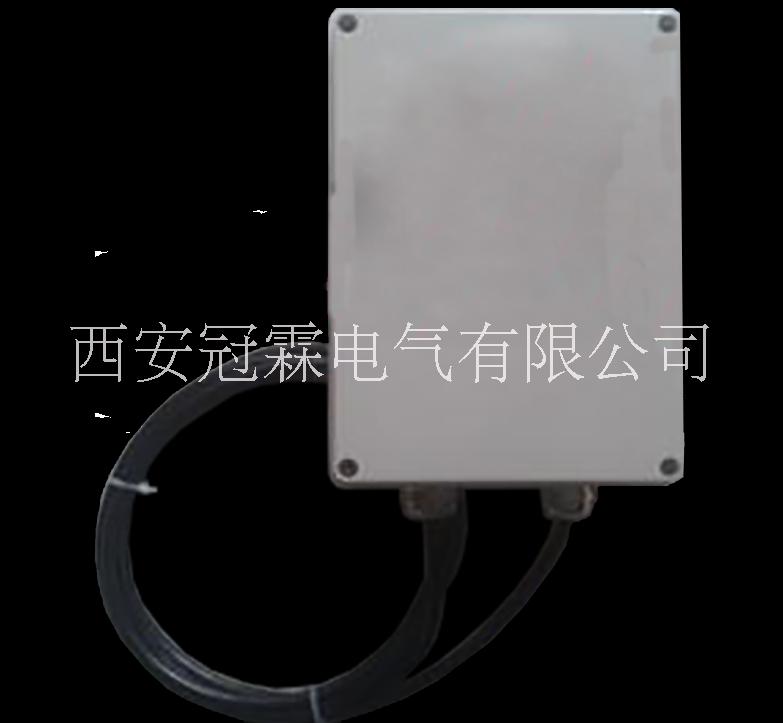

GLPL-50型極性排流器

一、概述

隨著埋地鋼質管道陰極保護技術使用的越來越廣泛，陰極保護系統的穩定性也備受關注。但現實生產生活中，電磁干擾無處不在，電磁干擾對管道陰極保護系統的影響也同樣存在。因?yàn)殡姶鸥蓴_造成陰極保護功能失效、加快腐蝕、損壞外加電流設備的事例屢見不鮮，所以解決干擾問題就成為陰極保護系統中非常重要的問題之一。通常采用的電磁干擾解決方法是在管道上安裝排流裝置，排流裝置可以有效的解決電磁干擾問題，將管道電位限制在可靠的水平。但現有的排流裝置也存在一定的問題，比如只能耐受幅值比較小的電磁干擾，不能解決直擊雷電流、感應雷電流等強能量的干擾。極性排流器能很好解決高壓線路的故障接地短路電流、高壓線路上端避雷線遭雷擊的接地引入電流、火車通過鐵路時產生的雜散電流。本產品可防護由以上情況產生的過電壓或過電流對管道陰極保護的影響，防止管道因電磁干擾而加重腐蝕，對管道設備起到有效的保護作用。

二、引用標準

IEC61643.1-2005《連接低壓配電系統的電涌保護器 第1部分：性能要求和試驗方法》

NACE RP0177《減輕交流電和雷電對金屬構筑物和腐蝕控制系統影響的措施》
GB18802.1-2002/IEC61643-1《低壓配電系統的電涌保護器（SPD）第1部分：性能要求和試驗方法》

GB/T19271.1《雷電電磁脈沖的防護部分：通則》

Gb50057《建筑物防雷設計規范》

Gb50251《輸氣管道工程設計規范》

Gb50253《輸油管道工程設計規范》

GB4208《外殼防護等級（IP代碼）》
GB/T2423《電工電子產品環境試驗》
SY/T0032-2000 《埋地鋼制管道交流排流保護技術標準》

三、外形圖

四、性能參數

五、安裝形式

六、安裝說明

1、將產品一端連接在管道上，一端連接在接地網上，接地網的接地電阻值應控制在4歐姆之內。

2、本產品可直接安裝在防爆環境里。

3、本產品采用密封結構，可安裝在潮濕的地方。
