激光測厚儀的運作原理

　激光測厚儀是由上下兩個對射的激光位移傳感器組成，其基本測量原理如圖所示：

　　圖1中激光位移傳感器1和激光位移傳感器2以固定間距A相對布置，工作時激光位移傳感器1發射一束激光照射被測物的下表面


，下表面光斑的漫反射光再通過透鏡系統返回到激光移位傳感器1內的CCD或CMOS芯片上，通過對CCD或CMOS芯片上光斑的位置分析


計算，可以得到激光位移創拿起1到被測物上下表面的實際距離B1;


　　同理，可以得到激光位移傳感器2到被測物上表面的距離B2。用兩個傳感器之間的間距A減去兩個傳感器到被測物上下表面的


距離B1、B2即可得到被測物的厚度H。

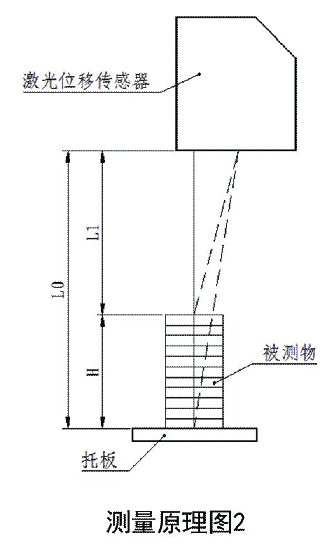

　　圖2所示，位移傳感器下方設置一個托板，用傳感器測出托板與傳感器的間距L0，當托板上方防止被檢測物時，可用傳感器測


得被測物與傳感器的間距L1。


　　將L0和L1的新號傳輸?shù)接?jì)算機內裝的測量系統后，即可計算(L0-L1)得出被測物的厚度H。在實際應用中，L0的數值將直接寫


入測量系統(系統還知道L0的校零功能)，在被測物放置到托板上后即可得出被測物的厚度。
