c型鋼哪家好

盛威無極帶沖孔雙筋c型鋼

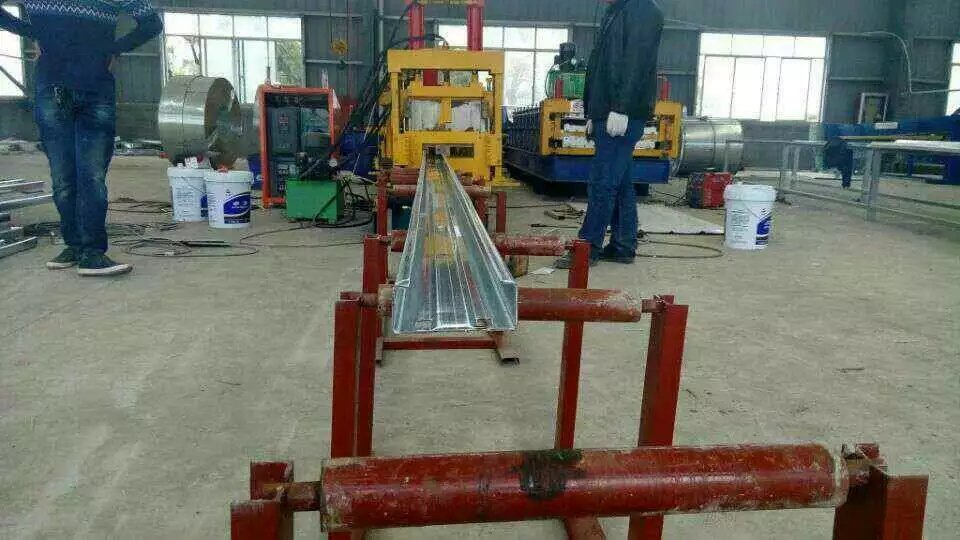

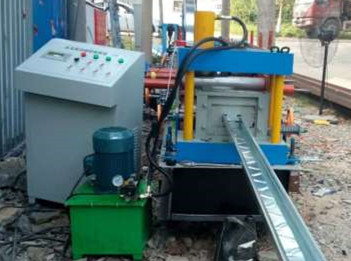

品名：SW-C80-300型C型鋼設備

.原材料要求：

.成型主機質量要求

．傳動，剪切，及控制柜質量要求

、設備配置

  1、裝料架 一臺

1、導向裝置 一套

  2、成型主機 一套

  3、液壓切斷裝置 一套

 4、PLC控制系統 一套

  5、液壓站 一套

  6，c型鋼工具及易損件 一套

  7.液壓驅動系統 一套

、工藝流程設備組成

 由裝料架、成型主機、成型后切斷裝置、液壓站、液壓驅動系統，電氣控制柜等組成

、工藝流程

 上料架---導向---主機---后切斷

、設備描述

一）張緊式上料架（開卷架）

1、功能配置 人工將料卷放到開卷架，扳動扳手自動松開張緊

2、技術參數

承載能力 5 T

適用料卷內徑 φ508mm

適用料卷寬度 140-495mm

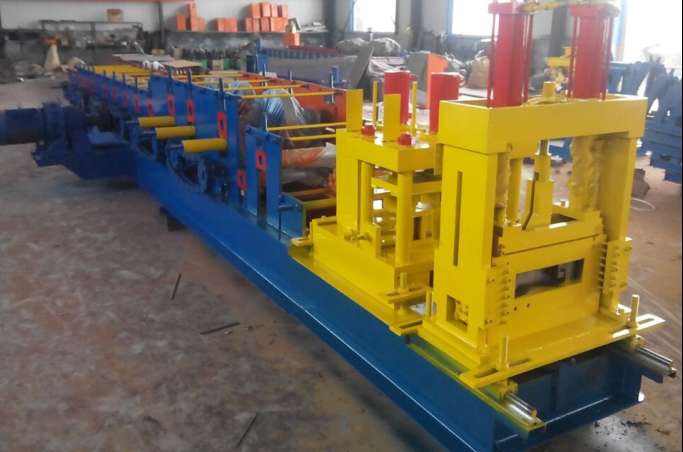

二） 主機系統

1、輥壓成型系統

＊ 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。

a）機架分節制造后聯接而成，整體為型材焊接結構。

b）鉻12精加工及熱處理，表面鍍硬鉻后拋光處理

c）輥輪軸支撐結構形式

d）電機全部采用品牌電機，機械性能。

  液壓馬達驅動，由液壓馬達提供動力系統，機器噪音小，穩定速度成型快。

2、成型后切斷系統

a）采用滾壓成型后剪切方式切斷，無廢料產生，切斷刀材料鉻12淬火處理。

b）采用組合式框架式切斷機架，有維修性好、易調節的特點。

c) 切斷動力由液壓站提供。

＊ 結構特點：

a)輥輪采用鉻12，經鍛造、精密數控加工、表面處理及嚴格的工藝控制，達到很好的表面光潔度，有利避免對板材涂層的刮傷。

b)切斷刀，采用高強度高耐磨加厚型成型模具，有利避免切斷處變形

四）液壓系統

1.描述：

a)、切斷系統采用獨立液壓站。

b)、主要閥件采用國內優質品牌。

c)、油缸及油泵采用品牌。

2.特點：

a) 液壓系統經優化設計，結構緊湊，外形美觀。

B）性能穩定，耐用性好。

五）電控系統

1.描述：

a)、采用品牌PLC控制技術，實現整機自動化生產。

b)、系統提供友好人機界面，可設定批次、工件長度、數量等。

c)、編碼器計數，具有計數及計長功能。

d)、PLC\觸摸顯示屏采用品牌.

2.特點：

采用獨立控制箱通過人機界面，操作方便，外形美觀，與整體設備形成一致。

主要元器件性能穩定，，易采購。

采用多項控制技術，自動化程度高。

編碼器計數，計長準確。

備注：無極切斷式C型鋼，是目前市面上最為的一種切斷方式，比以往的模具切斷節省了模具費用，而且省時省力，并且配備液壓驅動系統，大大提升了機器的整體機械性能，使用戶在使用過程中真正感受到快速，方便的直觀感受。
