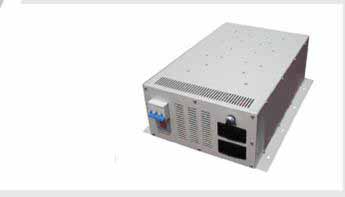

計算機全自動監控多脈沖電鍍電源｜電鍍電源

一 、系統構成

  該系統主要硬件由計算機和脈沖電鍍電源構成。實質上是由工控軟件、可編程控制器（PLC）和SQL數據庫組成系統的核心部分，從而實現多組換向脈沖電鍍電源的自動控制和過程監控。

二 、主要特點

  該系統為客戶提供了一個經濟、完善、實用的操作平臺。

  1 全自動實現了計算機對電鍍電源裝置的監視和控制。

   ２ 上位機的工控軟件使得復雜計算、數據處理、動態顯示和報表輸出成為切實可行。

  ３ 功能強大運行穩定的可編程控制器（PLC），使得多組不同工作狀態的電源連續工作得到簡單解決。

  ４ 整個監控系統采用子畫面設置工作參數，動態畫面顯示工作過程，操作簡便，直觀清晰。

三 、系統功能

   1  電源組數及工作狀態設定

· 可設定為1組~10組電源自動循環工作。

· 每組電源可設定為雙脈沖，正、負單脈沖，正、負直流，正、負間斷脈沖，直流與脈沖換向，脈沖與直流換向，對稱或不對稱方波交流電等任一種工作狀態。

  2  工作時間、工作參數設定

· 可分別設置總工作時間和各組電源工作時間。

· 對每組電源可設置正、負脈沖換向工作時間、脈沖周期和脈沖寬度。

  3 動態畫面顯示

· 畫面實時顯示平均電流、峰值電流、總工作時間及各組工作時間。

· 總電源和各組電源工作指示，各組電源的工作狀態指示及工作參數顯示。

·   動態顯示模擬工藝流程圖。

· 工作電流實時曲線、歷史曲線動態顯示。

  4  數據庫管理

· 數據庫存儲實時數據、歷史數據及系統信息。

· 對各類數據和信息可進行查詢、分析、存檔、瀏覽和報表打印處理。

  5  系統自動保護、變量聲光及信息提示

· 平均電流、峰值電流過限保護，聲光并提示。

· 工作參數設置不規范，系統保護停止運行。

· 檢測到系統硬件工作不正常，系統保護停止運行。

·  系統停止時，進行聲光和信息提示。

  6  由計算機軟調節正負電源的工作電流。

四 、規格參數

   1 脈沖寬度：100～32767微秒

  2  脈沖周期：200～32767微秒

  3  正、負脈沖工作時間：0～32767毫秒

  4  各組工作時間：0～32767秒

  5  總工作時間：1～32767分

  6  峰值電流：10A～500A

計算機全自動監控多脈沖電鍍電源（網絡型）

功能特點：

    1 可直接入網聯結，并進行遠距離的監測和控制。

    2 采用RS-485通訊，最遠傳輸距離為1200米。

    3 可容納128臺多脈沖電鍍電源同時入網，并可根據需要擴充。

    4 開放的網絡系統，可以聯結不同的電鍍?cè)O(shè)備，并執行不同的通訊協議。

    5 亦可聯結不同產品類型的PLC、智能數顯表、數據采集模塊等，進行數據采集、傳輸、計算和控制。

    6 也可對溫度、壓力、流量、物位、成分等工業參數進行監測。

    7 系統可配備數據庫，以存儲實時數據、歷史數據、系統信息，對數據和信息可瀏覽、查詢和打印。

    8 可按工況設計模擬工藝流程圖，設計實時曲線和歷史曲線。

    9 也可采用以太網通訊，使多臺計算機同時控制一臺或多臺電源變得簡單易行。
