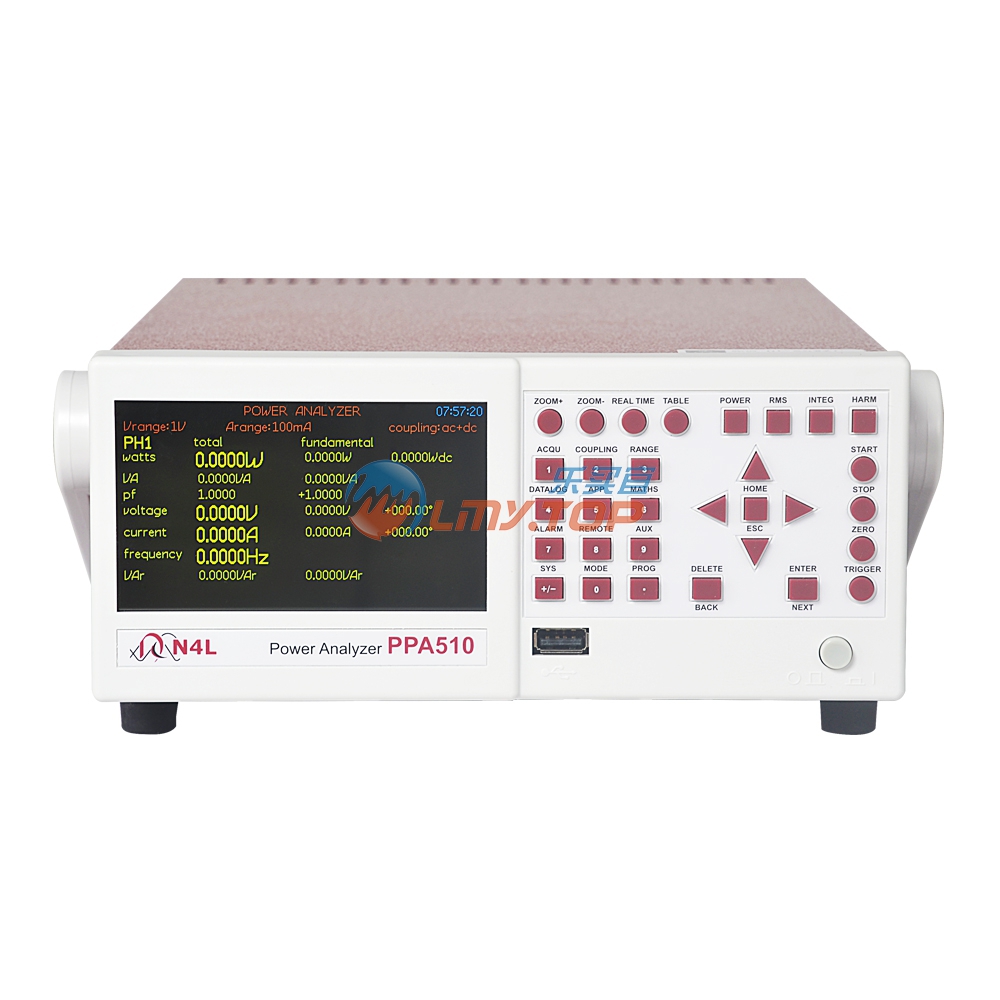

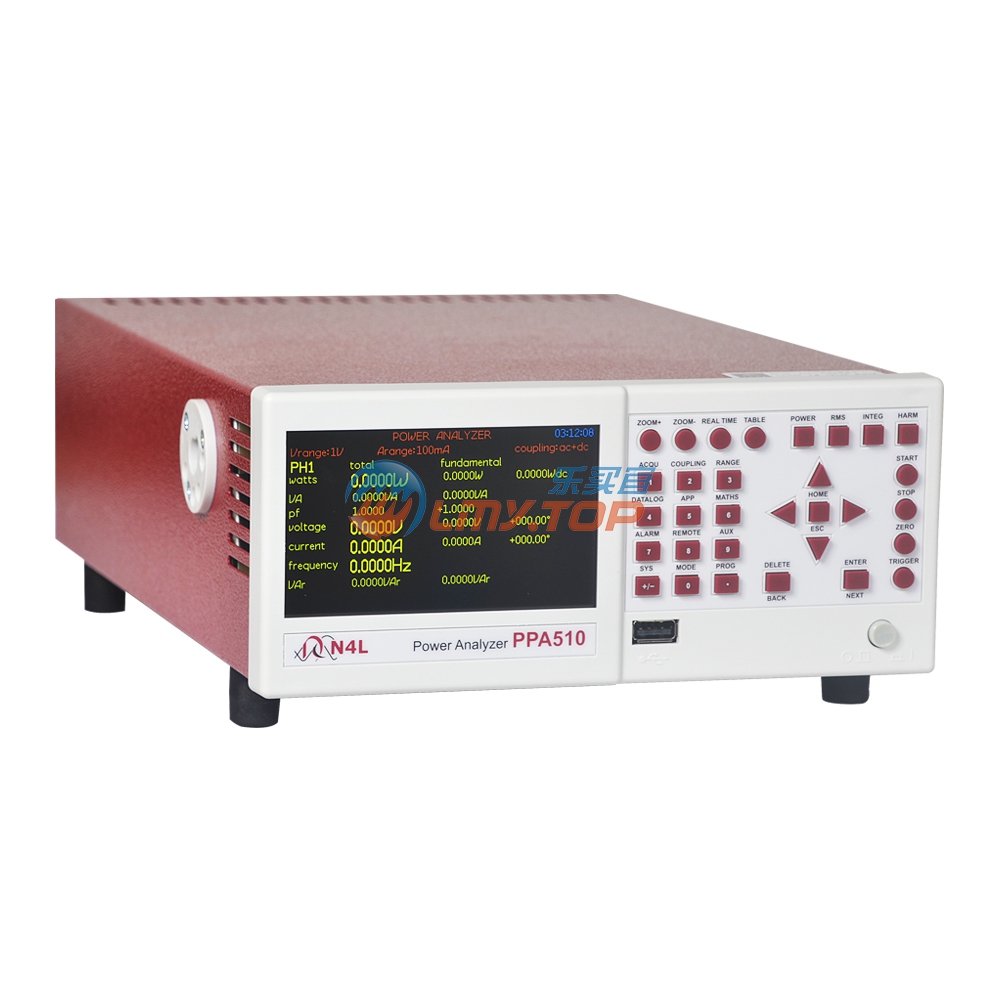

英國牛頓 N4L PPA510 單相功率分析儀 英國牛頓PPA510功率分析儀 英國牛頓 PPA510功率分析儀

型號

PPA510

頻率范圍

帶寬

正常

DC,10mHz～500kHz

x10

DC,10mHz～100kHz

輸入電壓

內置

范圍

正常

1Vpk～2500Vpk(1000Vrms)in 8 ranges

x10

100mVpk～300Vpkin 8 ranges

精度

正常

0.05%Rdg+0.1%Rng+(0.005%×kHz)+5mV

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz)+1mV

外置

范圍

1mVpk ～3Vpk in 8 ranges【BNCconnector3Vpkmaxinput】

精度

0.05%Rdg+0.1%Rng+(0.005%×kHz)+5μV

CurrentInput

內置

PPA500

20ArmsShunt4mmSafetyConnectors

范圍

正常

100mApk～300Apk(20Arms)in8

ranges

x10

10mApk～30Apkin8 ranges

精度

正常

0.05%Rdg+0.1%Rng+(0.005%×kHz)+500μ

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz)+100μA

PPA500-HC

30ArmsShunt4mmSafetyConnectors

范圍

正常

300mApk～1000Apk(30Arms)in

8 ranges

x10

30mApk～100Apkin 8 ranges

精度

正常

0.05%Rdg+0.1%Rng+(0.005%×kHz)+1mA

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz)+300μA

外置

(分流器電流傳感器)

BNCconnector(Maxinput3Vpk)

范圍

1mVpk～3Vpkin 8 ranges

精度

0.05%Rdg+0.1%Rng+(0.005%×kHz)

+5μV

相位精度

正常

0.01deg+(0.01deg×kHz)

x10

0.01deg+(0.02deg×kHz)

總特性

波峰因素

20(Voltage and Current)

采樣率

1Ms/son all channels, No-Gap

待機測試

IEC62301Compliance

應用模式

Ballast,Inrush,StandbyPower

功率精度

正常

[0.1%+0.1%/pf+(0.01%×kHz)/pf]Rdg+0.1%VARng

x10

[0.1%+0.1%/pf+(0.02%×kHz)/pf]Rdg+0.1%VARng

40-400Hz

40-400Hz

Asstandardspecwithrangeerrorreducedfrom

+0.1%V,A,VARdgto +0.05%V,A,VA Rng

CMRR – 共模抑制比

250V@ 50Hz - Typical 1mA (150dB)

100V@ 100kHz - Typical 3mA (130dB)

測量參數

W ,VA ,Var ,pf ,V & A - rms ,rectified mean ,AC ,DC ,Peak ,Surge, Crest Factor ,Form Factor ,Star to Delta Voltage

Frequency(Hz),Phase(deg),Fundamentals,Impedance

Harmonics,THD,TIF,THF,TRD,TDD

IntegratedValues,Datalog,SumandNeutralvalues

數據記錄– Up to 4 user selectable measurement functions (60 with PC software)

Datalog Window

No-Gapanalysis,Minimumwindow10ms

存儲

RAMupto16,000records

通訊接口

RS232,LAN(OptionL),USB,Extension(Aux)

標準配件

Leads

Power,RS232,USB

測試線

20A(Stdversion)or30A(HCversion)1.5mlong4mmstackableterminals.1x red, 1x yellow and 2x black per phase

鱷魚夾

4mm terminated aligator clips - 1x red, 1x yellow and 2x black per

phase

使用手冊

Usermanual,Communicationsmanual

其他文件

Calibrationcertificate,Quickstartguide

機械和外部特性

顯示

480×272dotfullcolourTFT,WhiteLEDBacklit

尺寸

92H×215W×312Dmm excluding feet

重量

3.3kg(1Phase),4kg(3Phase)

安全隔離

1000Vrmsor DC(CATII), 600Vrms or DC(CATIII)

電源

90～265Vrms,50～60Hz,40VAmax

工作環境

5??C to 40??C Ambient Temperature (or air intake temperature whenrackmounted),20-90%Non-CondensingRelativeHumidity
