連桿

連桿

                                                          連桿的作用

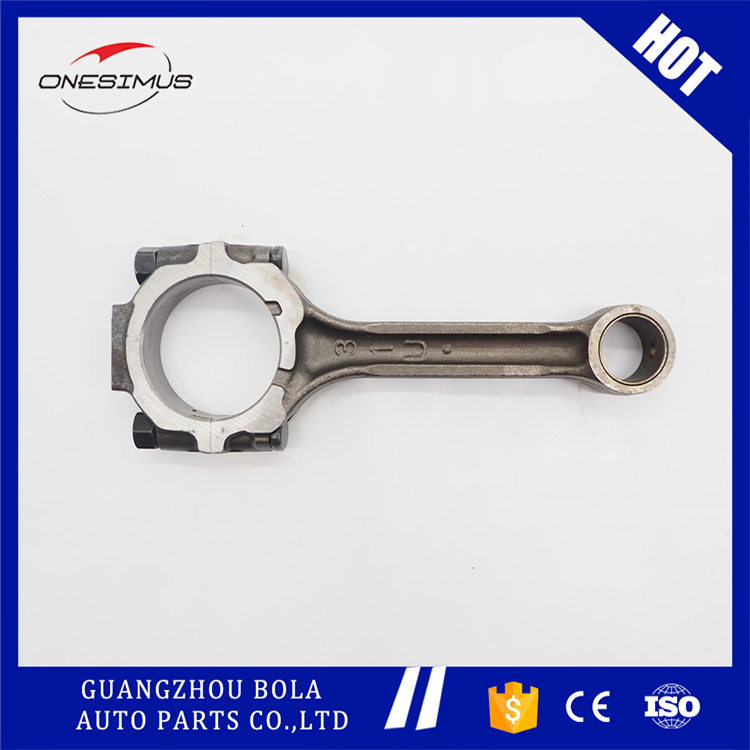

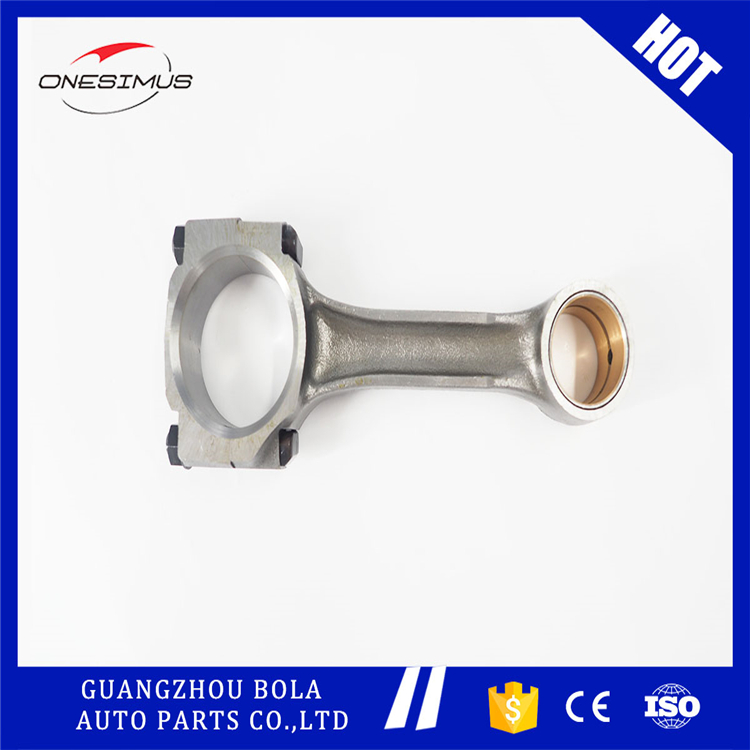

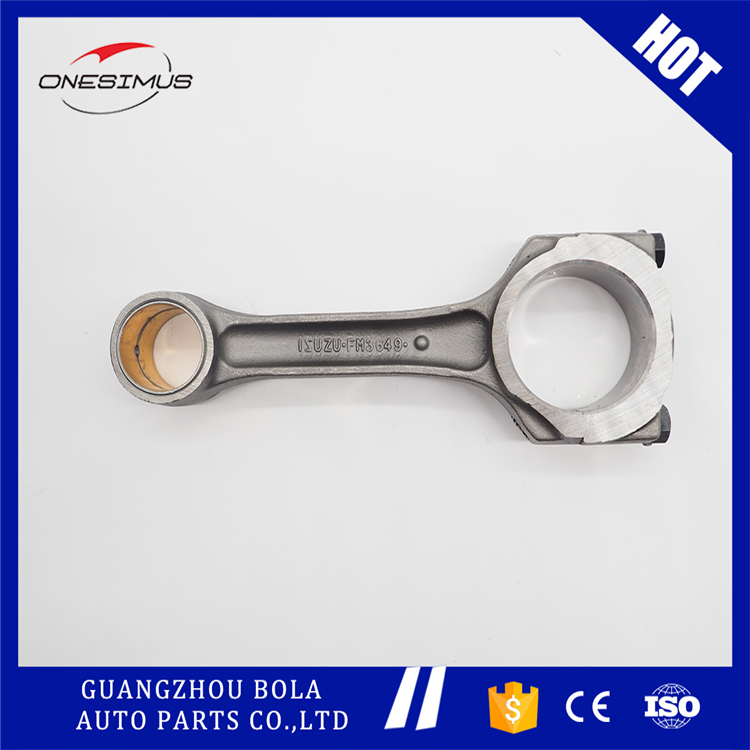

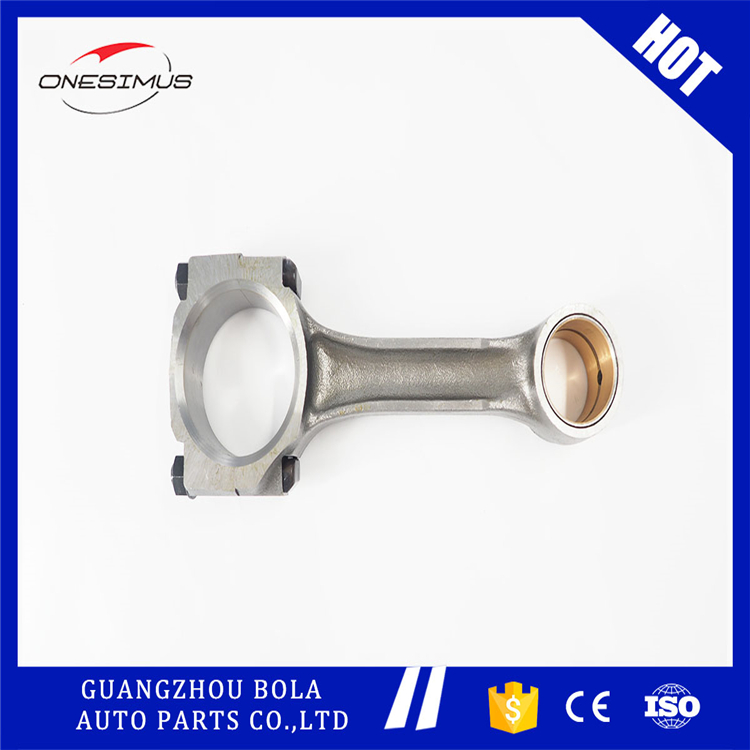

連桿的作用是將活塞承受的力傳給曲軸，并使活塞的往復運動轉變?yōu)榍S的旋轉運動。

連桿小頭用來安裝活塞銷，以連接活塞。桿身通常做成“工”或“H”形斷面，以求在滿足強度和剛度要求的前提下減少質量。

連桿大頭與曲軸的連桿軸頸相連。一般做成分開式，與桿身切開的一半稱為連桿蓋，二者靠連桿螺栓連接為一體。

                                                       安裝

連桿軸瓦 安裝在連桿大頭孔座中，與曲軸上的連桿軸頸裝和在一起，是發(fā)動機中最重要的配合副之一。

連桿是汽車與船舶等發(fā)動機中的重要零件，它連接著活塞和曲軸，其作用是將活塞的往復運動轉變?yōu)榍S的旋轉運動，并把作用在活塞上的力傳給曲軸以輸出功率?！∵B桿在工作中，除承受燃燒室燃氣產生的壓力外，還要承受縱向和橫向的慣性力。因此，連桿在一個復雜的應力狀態(tài)下工作。它既受交變的拉壓應力、又受彎曲應力。
