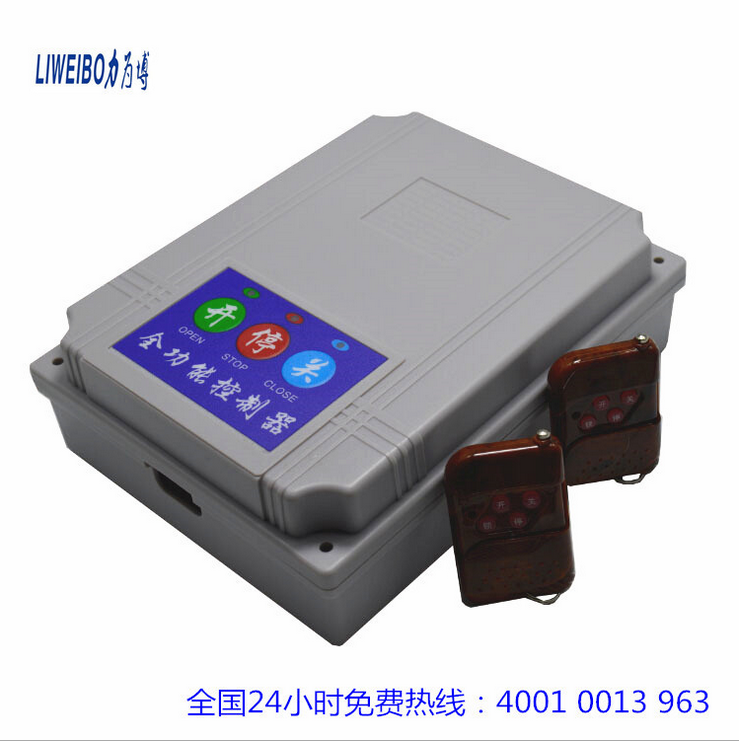

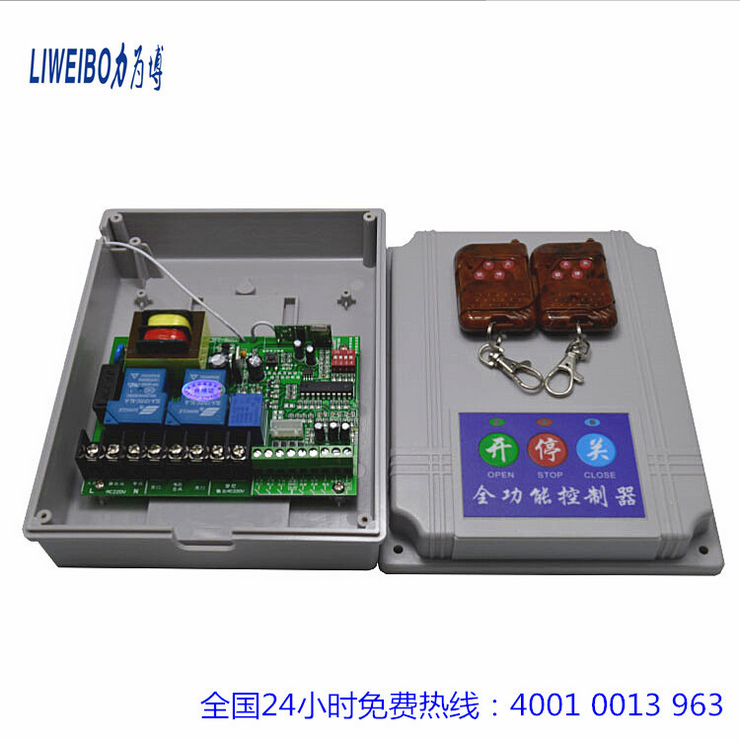

單電機有軌伸縮門 電動門控制器遙控門控制器

我們是生產廠家，如有量請來電咨詢：13380330486

LWB-K01B單電機伸縮門控制器說明書

一、技術參數：

1、輸入電壓：220V±15%

2、電機額定電流：7A

3、遙控方式：無線遙控,百萬組編碼安全可靠。

4、遙控距離：空曠50-100米（無障礙物）

二、主要功能：

1、手動控制“開”、“停”、“關”。

2、遙控控制“開”、“?！?、“關”、“鎖鍵”?！救绨戳恕版i鍵”，“開”、“關”兩鍵就不能操作了，當只有按按“?！敝规I解鎖后，遙控功能才恢復正常】。遙控鎖鍵設定需常按“鎖鍵”3秒鐘，才能設置上鎖功能。

3、紅外防撞保護：配合紅外線控頭，門在關的過程中遇到障礙物可自動停止，并向相反運行5秒然后停止。紅外防撞開關類型是NPN常開型，就是負極輸出常開信號的開關。

4、限位開關極性選擇（配合撥碼開關第【3】位可選用常開型限位和常閉型限位功能）。出廠設定為常開型限位。

5、單雙限位選擇功能（配合撥碼開關第4位可選用雙限位和單限位功能）。出廠設定為雙限位功能，【如選擇單限位功能，限位開關接+12V公共點和開限位端口就行了】。本控制器內部延時100秒后會自動關閉動作，這主要是為了防止限位開關失效后的一種保護。

6、自動關門設定功能說明：

【1】種狀態：門往開的方向運行，到開限位后門停止，然后延時2秒門自動往關門方向運行，門在關的過程中遇到障礙物可自動停止，并向相反方向運行5秒然后停止，延時2秒鐘后門自動往關門方向運行，直到關限位后自動停止。（配合撥碼開關第【2】位可選擇）注明：如使用這個功能強烈要求要安裝紅外防撞開關。

【2】第二種狀態：門往開的方向運行12秒后門自動停止，然后延時2秒門自動往關門方向運行，門在關的過程中遇到障礙物可自動停止，并向相反方向運行5秒然后停止，延時2秒鐘后門自動往關門方向運行，直到關限位后自動停止。（配合撥碼開關第【1】位可選擇）這個功能是為了有的只需要進人和自行車之內的，不用開很寬，就可以通行，此功能可實現刷卡進門，然后自動關門動作。注明：如使用這個功能強烈要求要安裝紅外防撞開關。

7、紅外關閉：當紅外切除端口輸入低電平時則自動切除紅外防撞功能。這個功能主要是為了防撞開關感應到柱子后門關不上。

三、控制器學習遙控說明：

1、學習方法：按學習鍵(主機內部輕觸按鍵開關)指示燈亮后松手，然后5秒鐘內按遙控上任意鍵，此時指示燈閃一下，表示遙控學習成功。

2、所有編碼方法：按住學習鍵8秒鐘以上，就會所有已經學習過的遙控，此時如需要重新配遙控，可按照學習方法進行操作。

3、說明：一臺主機最多可以配50個。

四、接線連接：

1、應嚴格遵照接線端子上標識接“火線“、”零線“，不能接反。

2、遵守安全規定，電力線與控制線一定要分開布線,避免產生干擾。

3、電機外殼一定要安全接地。

4、一定要反復確認所有接線正確才能接上電源。

五、安裝場所(請專業人士安裝調試)：

安裝的場所及環境不適宜會縮短本產品的使用壽命。

六、產品維護：

1、使用DC12V 23A電池，切勿受潮、摔打撞擊。

2、若遙控距離太短，請檢查主機安裝位置是否被金屬物遮蔽或電池電量是否充足，在惡劣情況下，遙控距離有所縮短，此為正?，F(xiàn)象。

保修說明：本公司產品質保一年
