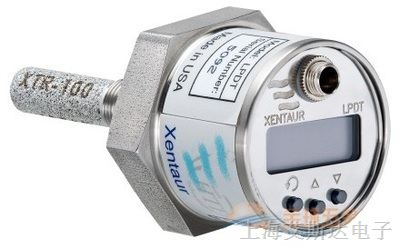

美國深特便攜式/在線式XPDM便攜式露點儀、LPDT型在線露點變送器、XDT系列在線露點儀 美國深特便攜式/在線式露點儀

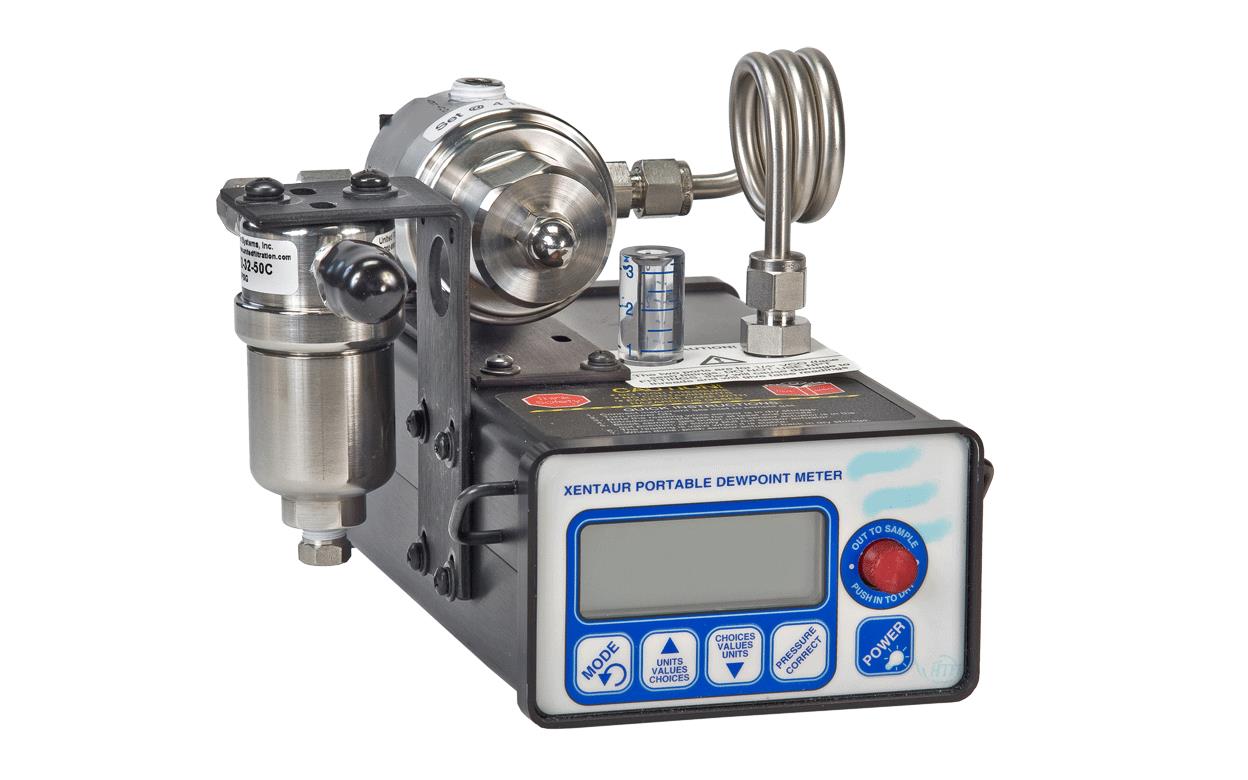

XPDM露點儀是電池供電的便攜式儀表，可以在-100℃～+20℃的范圍內快速準確地測量干燥空氣或其它氣體的濕度。可應用在石化，天然氣，干燥氣和壓縮氣，發電機冷卻氫氣，變壓器和高壓開關絕緣氣，焊接氣以及船舶和航空用的氧氣。

樣本單元設計與樣品接觸的所有表面都是由316不銹鋼電解，并保證與樣品快速平衡。通過傳感器和活塞彈簧聚四氟乙烯滑動密封保護細胞樣本以及從潮濕的空氣或氣體侵入干燥劑盒。 該樣本細胞可以測量氣體流量可達每分鐘20升。流速不會對測量的影響。樣本中的細胞附近的大氣壓力，不應超過2巴（29 psi）

該儀器的計算機提供了在任何傳感器讀出壓力，以及在任何線的壓力，用戶輸入特定的樣本。不改正的，需要不同的氣體。
 內芯為一高純鋁棒，表面氧化成氧化鋁薄膜，其外涂一層多空的金膜，該金膜與內芯之間形成電容，由于氧化鋁薄膜的吸水特性，當水蒸汽分子被吸入其中時，導致電容值發生變化，檢測并放大該電容信號即可得到濕度大小。XPDM深特露點儀特點：
 ★ 便攜式：儀器體積小重量輕，攜帶方便
★ 量程廣：量程范圍為-100℃～+20℃
★ 響應快：每次測量時間不超過10分鐘
★ 自動校準：無須任何其它設備，可定期對儀器自動校準
★ 多參數顯示：可顯示溫度，濕度，包括：露點，PPMv，克/升，LBS等★ 互換性：傳感器可任意互換
★ 輸出信號：可選：4～20mA模擬輸出和RS 232接X(jué)PDM深特露點儀技術參數：

  可根據用戶需求選裝減壓閥和/或過濾器或220V電源組件

技術指標：

概述：

 美國XDT系列露點儀(微量水份分析儀)擁有墻掛式、一體式、盤面式、隔爆式等多種安裝方式選擇。廣泛應用于天然氣工業; 塑料的干燥過程; 空分; 石油化工原料氣; 熱處理過程; 及其他特定工業氣體中的水份測量。

原理：

氧化鋁水份測量原理:

 所有的氧化鋁水份測量原理都是相同的 -- 傳感器的電容量隨水分子在氧化鋁層中的濃度變化而變化。傳感器電容的電極是外表的鍍金層和內部的鋁芯。 傳統的氧化鋁技術是在60 - 70年代的研究和開發成果。

HTF -超薄膜氧化鋁技術：

 HTF (超薄膜氧化鋁技術) 是90年代金屬表面氧化技術的成果。 氧化鋁超薄膜技術具有如下的結構優點:

 1. 超薄膜 HTF 在鋁表面形成非常薄的的氧化層。 超薄的氧化層使水分子更加自由的進出氧化層, 從而大大提高傳感器的響應速度。 HTF技術比傳統氧化鋁技術的響應速度快幾倍。       2. 過度層HTF技術的鋁和氧化鋁的過度層非常薄, 從而使傳感器的電極非常接近(外表的鍍金層和內部的鋁芯)。 因而傳感器在干濕轉換過程中的電容量變化非常明顯。 相比傳統的氧化鋁技術, 這種高電容量變化特性有效的抑制其它外界因素對傳感器電容量的影響, 如環境溫度和老化的因素。      3. 氧化鋁薄膜的多孔幾何結構HTF氧化鋁表層的多孔幾何結構是非常不同與傳統氧化鋁表層的吸水結構。當水分子進入HTF氧化鋁表層的多孔幾何結構時, 從而增加了電介質, 提高了電容量。另外, HTF氧化鋁表層的多孔幾何結構可以保證長期的結構穩定性。相比之下傳統氧化鋁表層的吸水性結構缺少結構穩定性, 隨著時間的推移, 氧化鋁表層的吸水結構會退化成非吸水結構。

HTF技術的測量?jī)?yōu)勢：      1. 與傳統氧化鋁傳感器相比, HTF傳感器具有300倍以上的濕度敏感性       2. HTF傳感器具有長期的穩定性和抗老化性       3. 溫度對HTF傳感器整個測量范圍的影響可以忽略       4. 具有很強的抗腐蝕和抗污染性        5. HTF傳感器無需定期的飄移校驗

技術規格：       傳感器： 超薄膜型高電容量氧化鋁       露點范圍：XTR-100型: -100°C 至 +20°C (-148°F 至 +68°F)      　　　　　XTR- 65型: -65°C 至 +20°C　(-85°F 至 +68°F)       電　　容：15 nF 至 200 nF       精　　度：±3°C       重 復 性：±0.5°C       溫度范圍：-30°C 至 +50°C (-22°F 至 104°F)       樣品流量：100m/s       壓力標準: 34巴

 特殊: 340巴       電纜長度：同軸電纜, 長度914米     變送器        分 辨 率：0.1°C 露點        指 示 器：LCD數顯, 露點°C,ppmv, gH2o/m3; 等        輸　　出：4-20ma, RS-232        報警繼電器：選件        電　　源：100 - 240VAC, 或15 - 30 VDC        防爆等級：Class I, Div 1, Group A,B,C,D; Class II, E,F,G 　　　　　　　Class I, Div II Grop A,B,C,D; Class II Group F,G
