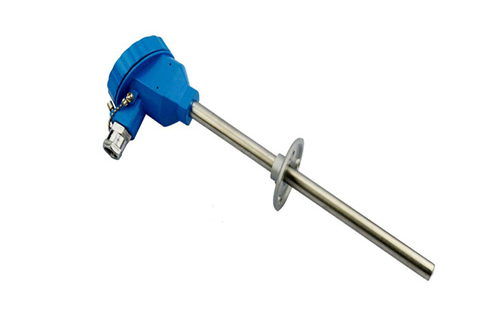

K型熱電偶http://www.hfybdl.com
[熱電偶]
K型熱電偶廠家
[熱電偶]
郵箱：
手機：
- 品牌： 華峰
- 型號： WRN-130
- 加工定制： 是
- 測量范圍： 0-1000℃
一、概述
K型熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。根據國家規定，我公司生產符合IEC分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、nie鉻－nie、nie鉻－康銅等等的裝配熱電偶與鉑銠熱電偶
熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
二、測量范圍及允差
| 型號 | 分度號 | 允差等級 | |||
| Ⅰ級 | Ⅱ級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S | | | ±2.5℃ | 0~+600 |
| | | ±0.0025（t） | 600~1300 | ||
| WRQ | R | | | ±2.5℃ | 0~+600 |
| | | ±0.0025（t） | 600~1300 | ||
| WRR | B | | | ±2.5℃ | 0~+600 |
| | | ±0.0025（t） | 600~1600 | ||
注：t為感溫元件實測溫度值（℃）
三、時間常數
| 熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） |
| Ⅰ | 90－180 | Ⅲ | 10－30 |
| Ⅱ | 30－90 | Ⅳ | ＜10 |
四、公稱壓力
一般是指在工茁度下保護管所能承受的靜態外壓而破裂。
五、插入深度
應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
| 規定的長時間使用溫度（℃） | 試驗溫度（℃） | 絕緣電阻值（Ω） |
| ≥600 | 600 | 72000 |
| ≥ 800 | 800 | 25000 |
| ≥1000 | 1000 | 5000 |

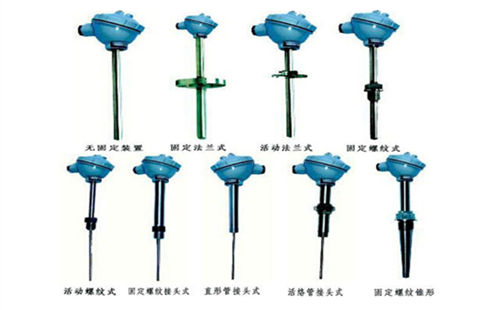

六、安裝固定方式
七、熱電偶選型圖譜
| WR□ | 熱電偶 標準型 | |||||||
| 1 | 標記 | 熱電偶類別 | 分度號 | |||||
| N | nie鉻-nie硅 | K | ||||||
| M | nie鉻硅-nie硅 | N | ||||||
| E | nie鉻-nie | E | ||||||
| F | 鐵-銅nie | J | ||||||
| C | 銅-銅nie | T | ||||||
| P | 鉑銠10-鉑 | S | ||||||
| Q | 鉑銠13-鉑 | R | ||||||
| R | 鉑銠30-鉑銠6 | B | ||||||
| W | 鎢錸3-鎢錸25 | WRe3/25 | ||||||
| | 2 | 標記 | 熱電偶對數 | |||||
| 1 | 單支式（可不標記） | |||||||
| 2 | 雙支式 | |||||||
| | 3 | 標記 | 安裝固定裝置 | |||||
| 1 | 無固定裝置 | |||||||
| 2 | 固定螺紋 | |||||||
| 3 | 活動法蘭 | |||||||
| 4 | 固定法蘭 | |||||||
| 5 | 活絡管接頭式 | |||||||
| 6 | 固定螺紋錐形式 | |||||||
| 7 | 直行管接頭式 | |||||||
| 8 | 固定螺紋管接頭式 | |||||||
| 9 | 活動螺紋管接頭式 | |||||||
| | 4 | 標記 | 接線盒形式 | |||||
| 2 | 防濺式 | |||||||
| 3 | 防水式 | |||||||
| 4 | 隔爆式 | |||||||
| | 5 | 標記 | 保護管直徑 | |||||
| 0 | Ф16 | |||||||
| 1 | Ф20（S/R/B型熱電偶為Ф25雙層管） | |||||||
| 2 | Ф16（高鋁管，限用于K、N型熱電偶） | |||||||
| 3 | Ф25（高鋁管，限用于K、N型熱電偶） | |||||||
| | 特殊說明（直徑標明Ф尺寸） | |||||||
| | 6 | 總長L/ | mm | |||||
| | 7 | 插入長度l | mm | |||||
| 8 | 標記 | 隔爆等級 | ||||||
| BT4 | ExdiiBT4 | |||||||
| CT4 | DiiCT4 | |||||||
