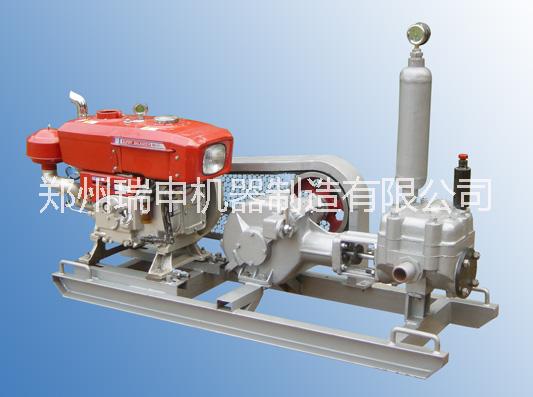

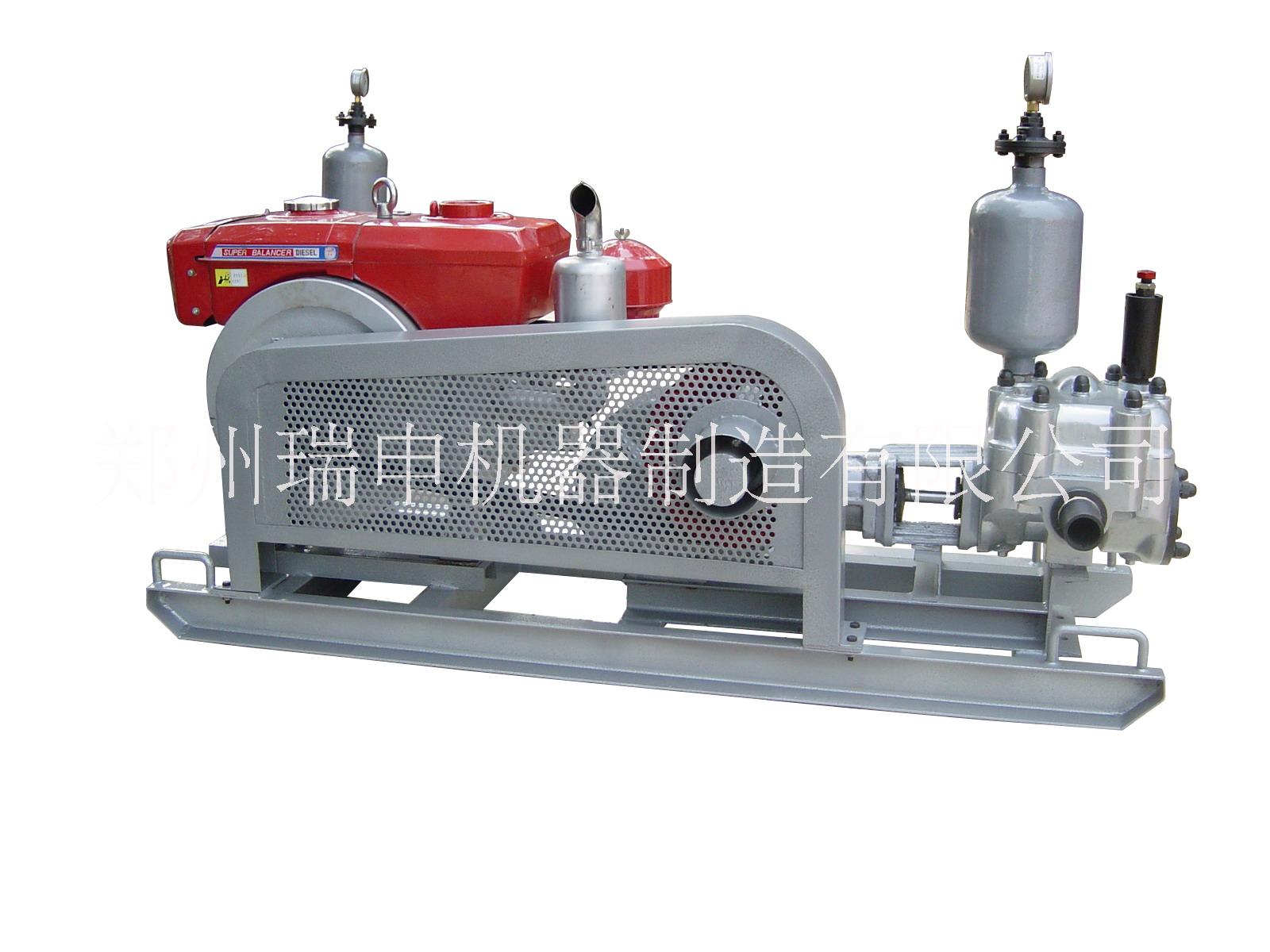

RG130-20*型灌漿機灰漿泵

鄭州瑞申RG130-20D注漿機是在采用美國關鍵技術開發的一種小型活塞注漿泵，單缸雙作用通用型壓力注漿機，具有體積小、重量輕、效率高等明顯優勢，用于隧道、橋梁、礦山井巷、松軟地基和邊坡的土壤、巖石壓力灌漿。推薦使用介質水泥漿類粘稠物料。RG130-20D型活塞式灌漿泵的結構如圖1所示，當柴油機轉動時，通過三根V帶驅動帶有曲軸連桿的減速器，使裝在連桿端部的十字頭活塞做往復運動。泵頭缸筒內的活塞桿通過螺紋和十字頭活塞相連，從而使活塞做往復運動，缸筒左右兩腔交替出現負壓和正壓，與之相通的吸排漿口反映為一吸一排而雙向做功，四個閥座和卡在其中的四個鋼球相當于四個單向閥。吸漿時，和吸漿管相連的閥打開，同時和排漿管相連的閥關閉確保漿料在大氣壓作用下從吸漿管吸入缸筒，排漿時兩閥情況相反，使?jié){料在活塞的壓力作用下由排漿管排出。壓力表可以顯示泵的工作壓力，緩沖器用來減少泵排漿口的流動脈沖。當泵工作壓力超出額定壓力時，安全閥開啟漿料從安全閥上的兩孔排出，對泵和管路起到了保護作用。

技術參數：

型號:                  RG130-20D

排量:                  130 L/min

工作壓力:              2 MPa

缸徑:                  75 mm

行程:                 85 mm

往復次數:             180 min

吸口內徑:             51 mm

排口內徑:             38 mm

柴油機或電機:        10hp(Diesel)

外形尺寸:            1400×650×920 mm

重量:                260 kg

驅動方式：             或電動
