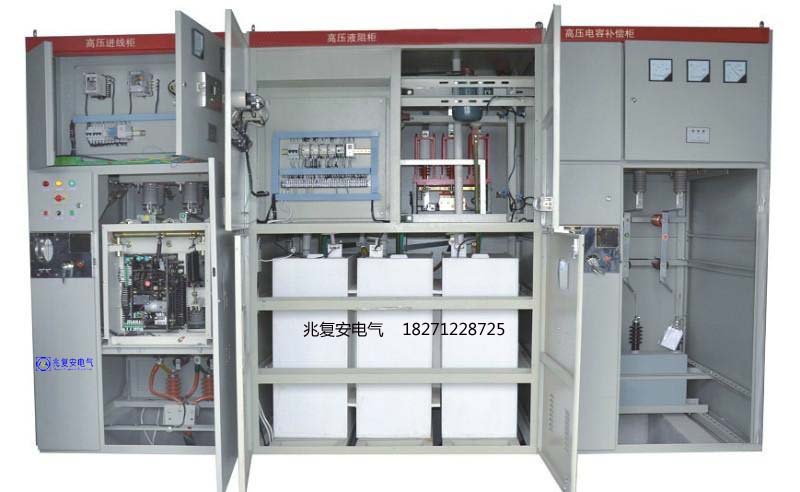

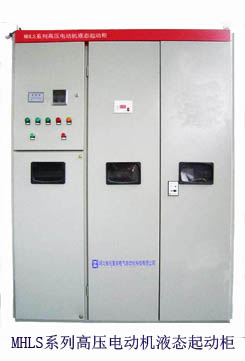

MHLS系列高壓電動機水阻柜

一、概述

MHLS系列高壓電動機水阻柜是利用液體電阻熱容量大,阻值易調等特點,而專為各種大中型高壓鼠籠異步電動機及高壓同步電動機設計的液體電阻起動器。它是在電機定子回路串入液體電阻,通過對液體電阻和起動時間的控制,實現鼠籠電機平滑無沖擊的降壓起動或同步電動機的異步降壓起動。在起動過程中,可明顯降低電機的起動溫升,減少線路上的電壓降,對延長電機的使用壽命,降低單位產品成本,提高企業的經濟效益有重要意義。

MHLS系列高壓電動機液態軟起動裝置在起動過程中的變化(阻值由大到小)與電動機的起動特性恰好相適應,可大幅度降低電機的起動電流,改善電機的起動性能。它與串聯電抗器起動相比,優點是不受電機定子繞組接法的限制,而且操作簡便、可靠。并且具有液位檢測、起動超時液溫報警等多種保護功能。

     MHLS系列高壓籠型液阻啟動裝置可廣泛用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等鼠籠異步電動機。

二、主要技術指標

1． 電壓：3.6、7.2、12KV

2． 額定功率：150～30000KW

3． 起動電流：1.5～4Ie(與電機和拖動負載有關)

4． 起動時間：10～60～100s

5． 重復起動：2～4次（常溫與電動機功率和拖動負載有關）

6． 防護等級：IP20 IP30

7． 控制電源：三相四線380V/220V AC50Hz

三、使用環境條件

1. 環境溫度：0～+40℃（帶加熱裝置-20℃）

2. 相對濕度：≤90%（25℃）

3. 海拔高度：≤1000米

4. 地面傾斜度：≤5?

5. 安裝地點無火災及危險、無化學腐蝕及劇烈震動

6. 特殊使用條件可在訂貨時具體協商

四、產品執行、參照標準

Q/MHLS-2016     《高壓交流電動機液態軟起動柜》

GB/T11022-1999  《高壓開關設備和控制設備的共同技術要求》

GB/T763-1990    《交流高壓電氣在長期工件時的發熱》

GB/T16927.1-1997  《 高電壓試驗技術》

GB/T13384-1992  《機電產品包裝通用技術條件》

五、型號說明:

  選型實例：鼠籠電機500KW/10KV,要求起動柜采用智能人機界面電流閉環控制方式，一次方案為2，（具體的方案號選擇件產品選型手冊）具體型號為：MHLS2E-500/10-△S。

六、定貨須知:

請?zhí)峁┫铝匈Y料：

1、 電動機型號、額定功率、額定電壓、額定電流

2、 定子繞組接法（星點可否打開）

3、 拖動負載種類、起動頻繁程度

4、 如需提供設計計算書，則需提供電動機的拖動負載特性：Iq/Ie、Mq/Me、Mmax/Me、GN2及電網短路容量和工況說明

5、 配套開關柜進出線方式

6、 設備表面顏色
