數控銑床類目 > 商鋪首頁 > 產品展示 > 滄州市數控銑床廠家_河北大恒專業數控龍門銑床，自產自銷，產銷一條龍龍門數控銑床

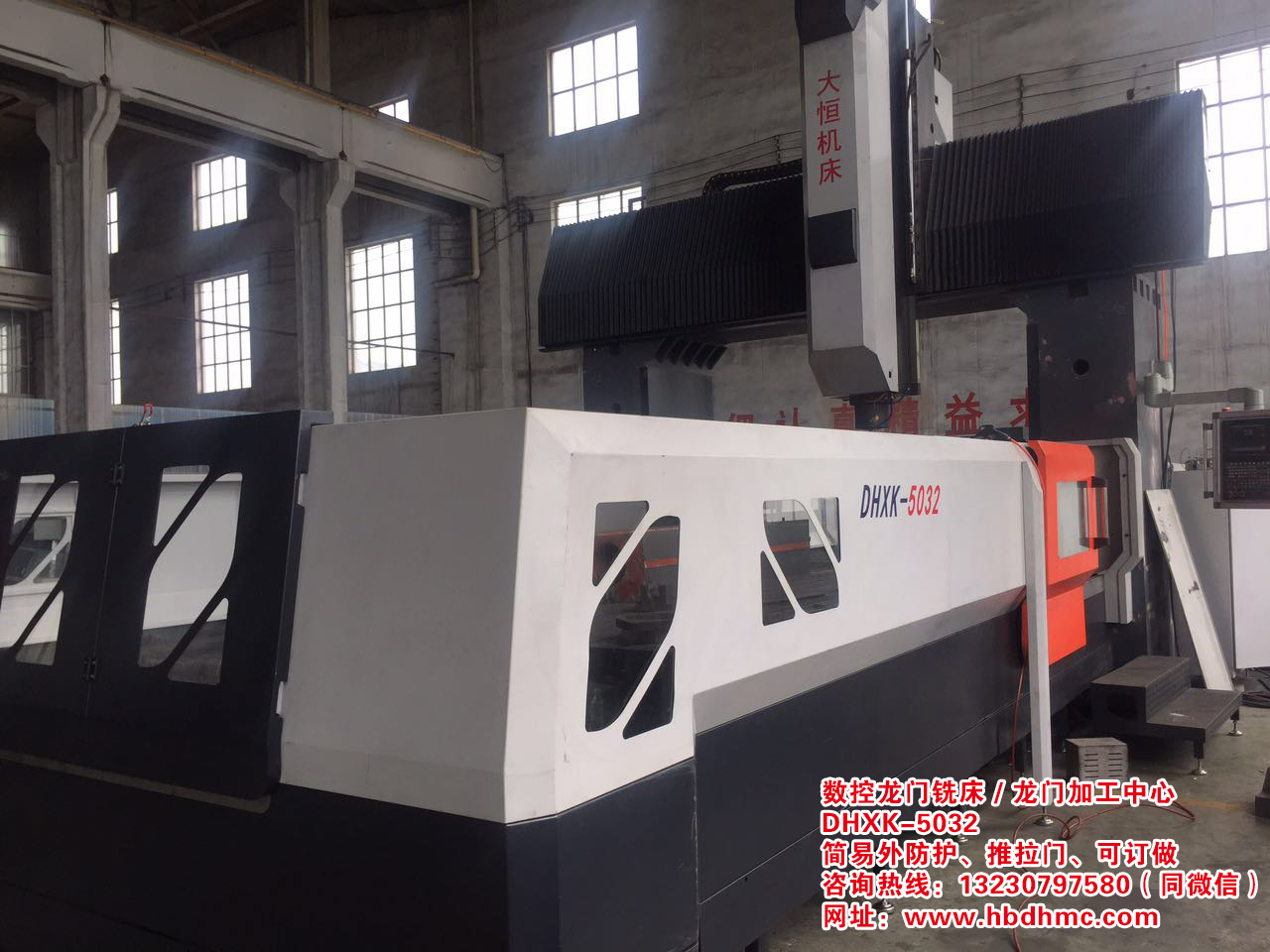

河北大恒專業數控龍門銑床，自產自銷，產銷一條龍龍門數控銑床

[龍門數控銑床

龍門銑床

數控銑床加工]

滄州市數控銑床廠家

采購數量

1 臺以上

價格

￥1230000.00

運費： 河北滄州市泊頭市 | 賣家支付運費

購買數量： 庫存 10臺

在線詢盤聯系廠家：13230797580 0317-8082603

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[龍門數控銑床龍門銑床數控銑床加工]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（河北大恒專業數控龍門銑床，自產自銷，產銷一條龍龍門數控銑床）

品牌： 河北大恒
類型： 龍門銑床
控制形式： 數控
布局形式： 臥式
產品類型： 全新
是否庫存： 否
售后服務： 優質
型號： DHXK-5032
重量： 5500
主電機功率： 22KW
主軸轉速范圍： 6000
工作臺尺寸： 5000*2800
主軸錐孔錐度： ISO7:24NO50
T型槽數目： 15
作用對象： 板材
作用對象材質： 金屬
適用范圍： 通用
適用行業： 通用
X軸行程： 5200
Y軸行程： 3400
Z軸行程： 1100

DHXK-5032數控龍門銑床的主要技術參數和配置清單如下：

序號	名稱	品牌	備注
1	排屑機	滄州鹽山	雙螺旋+提升機+集屑車
2	鑄件毛坯	大恒HT250樹脂砂	鑄件經兩次退火處理
3	進給電機	日本安川	X軸35NM加精密行星減速機，YZ軸扭矩28.4NM，Z軸抱閘。
4	主電機	北京超同步	22千瓦
5	系統	臺灣新代21A	可銑、鏜、鉆、擴、鉸等功能
6	防護罩	滄州鹽山	工作臺不銹鐵和橫梁風琴工外防護，機床外防護。
7	絲杠	日本THK研磨絲桿C3級	X軸8010，Y軸6310和Z軸5010
8	軸承	日本NSK	等級P4
9	貼塑	臺灣MSK
10	限位	編碼器
11	電器柜加安裝	滄州鹽山	操作面板分開
12	鑄件粗加工	大恒	二次回火
13	主軸箱導軌磨淬火	大恒	淬火硬度HRC48以上。
14	裝配	大恒	裝配溫度10攝氏度以上
15	潤滑泵	億安	帶分油泵
16	墊鐵和螺栓	大恒	每臺一套
17	主軸	健椿	BT50,外徑190長鼻端
18	氣動元件	SMC
19	同步帶輪	滄州鹽山	高低速各一套
20	安裝調試	大恒
21	平衡配重	無錫德月	氮氣
22	機床結構圖	大恒	提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖
序號	項目		主要參數
1	X軸行程	mm	5200
2	Y軸行程	mm	3400
3	Z軸行程	mm	1100
4	龍門跨距	mm	3200
5	主軸端面至工作臺距離	mm	200-1300
6	工作臺面積	mm	5000*2800
7	承重	T	30
8	T型槽數量	No.	15
9	T型槽尺寸/間距	mm	22/200
10	驅動方式		直連
11	主軸轉速	rpm	6000
12	主電機功率	kW	22
13	主軸扭矩	N.m	140
14	主軸錐度及規格		ISO7:24NO50
15	拉刀方式		手動
16	主軸直徑	mm	190
17	X、Y、Z快移速度	m/min	10/10/8
18	X、Y、Z伺服電機功率	kW	X軸5.5,YZ軸4.4
19	X、Y、Z伺服電機扭矩×減速比	N.m	X軸354,YZ軸28.44

20	X、Y、Z伺服電機轉速	rpm	3000
21	X、Y、Z軸絲杠直徑	mm	Φ80/Φ63/Φ50
22	進給速度	mm/min	6000
23	最小步進當量	mm	0.001
24	數控系統	臺灣新代	21MA
標準配置
序號	明細	序號	明細
1	數控系統：新代（配手輪）	6	Z軸氮氣平衡系統
2	主軸皮帶傳動	7	變壓器
3	主軸油冷系統帶油冷機	8	三色燈
4	自動潤滑系統	9
5	外冷系統（水冷）	10	導軌防護

二、 機床主要結構特點：（機床框架圖）

1．X軸：工作臺沿固定床身導軌縱向往復運動。

X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：臺灣上銀四條55型滾柱直線導軌，每條安裝4個滑塊。

2．Y軸：銑頭溜板沿橫梁導軌往復運動。

Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：臺灣上銀三條55型滾柱直線導軌。

3、Z軸：臺灣上銀滾柱55型直線導軌4條，滑塊單條3個。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌。

4. 大件：

機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度穩定性。
