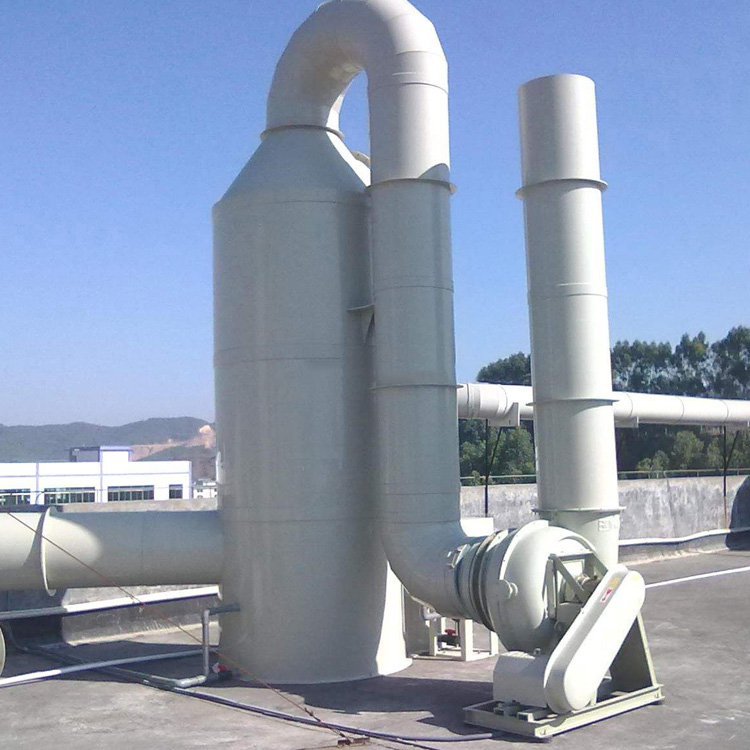

噴淋塔廢氣治理設備

pp洗滌塔、噴淋塔

產品說明：

PP酸霧凈化器處理的主要有害氣體為霧（H2SO4）、氫（HCL）及（HF）氣體。霧（CrO3）、（HCN）氣體、氨氣（NH3）、堿蒸汽等水溶性氣體及不易吸收的高濃度氣體、產生的難以吸收的氮氧化合物有害氣體的凈化。

凈化后的廢氣符合“大氣污染物綜合排放標準（GB16297-1996）”,是當前國內外理想的較高濃度、較高溫度算減廢氣凈化設備。

工作原理及凈化順序過程：

PP酸霧凈化塔采用氫容易為吸收中和液來凈化酸霧廢氣，氣體由螺旋通風機壓入或吸入進風段，再向動至濾料層，與級噴嘴噴出的中和液反應。吸收后的廢氣繼續向動至第二濾料層，與第二級噴嘴噴出的中和液接觸，再次發生中和反應，然后通過旋流板，由風帽和排風管或風機排入大氣中。

吸風罩>進風管道>風機（或進風段）>進風段段濾料層（級中和反應段）>第二段濾料層（第二級中和反應段）旋流板>出風帽蓋>排風管（或吸入段風機）

酸霧凈化塔主體：

（1）PP貯液箱，加液管，在吸液管上家有濾液裝置，進風段采用PP板制作。

（2），二級噴液管均采用PP噴嘴。保爾環濾料和有機玻璃檢查孔。

（3）有效擋水段設有旋流板增加當水的效果

（4）PP風帽蓋

（5）F4-72型PP離心風機

（6）塑料水泵和不銹鋼離心泵

（7）其他配件如塑料管件閥門。固定支架、檢修爬梯和進風管道等，用戶可在訂貨時定制。

一、工作原理：

酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫吸收液進液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔 頂噴淋而下，最后回流至塔底循環使用。凈化后的酸霧廢氣達到地方省排放標準的排放要求，低于國家排放標準。

二、特點：
1.除塵脫硫效率高，采用堿性洗滌水時，脫硫效率可達85%；
2.設備占地少，安裝方便；
3.耗水、耗電指標較低；
4.耐腐蝕、不磨損，使用壽命長；
5.設備運行可靠，維護簡單、方便。

三、結構：
噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。噴淋塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布 器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。當液體沿填料層向下流動時，有時 會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。

用途

1、廣泛用于印刷、蓄電池、有色金屬冶煉、制藥、電解呂、煤炭燃燒等的鉛煙塵或蒸氣的污染控制。
2、線路板、電鍍、五金、塑膠、電子、化工、汽車、涂裝等行業的酸洗廢氣 等其他工業部門生產過程中排放的有機廢氣如苯廢氣處理、廢氣處理、廢氣處理、*廢氣處理、*廢氣處理等有機廢氣處理；、、 、 等尾氣及硫氧化物（SOx）、氮氧化物（NOx）、碳氧化化物（CO、CO2）、化物（HCN）等酸堿性氣體，
3、除塵領域中作為濕式除塵器，廣泛用于含塵濃度不高、但有一定毒性的場合，凈化后的氣體可達到國家排放標準.

工藝流程
依據不同廢氣成分的化學性質，選擇針對性的吸收液，吸收液由循環水泵從循環水箱中吸取并送至塔內，通過噴頭均勻的噴淋到填料層中形成氣液傳質液膜層，吸收液隨重力作用沿填料層向下流動直至塔底循環使用。由于上升氣流和下降吸收劑在填料層中不斷接觸，所以上升氣流中溶質的濃度越來越低，在塔體最頂部設置有波紋板，當含有較多水霧的氣體進入除霧層中，分子較大的水霧撞擊波紋板后形成水滴，從而達到除霧效果。潔凈的氣體最終通過排氣筒達標排放.

特征描述

pp廢氣塔,尾氣吸收塔,酸霧處理塔,凈化塔 廢氣塔是一種新型的工業廢氣處理處理設備。它是在可浮動填料層工業廢氣凈化器的基礎上改進而產生的，廣泛應用于工業廢氣處理、除塵等方面的前處理，凈化效果很好。
PP洗滌塔本身包含有本體、填充層、除霧層、循環灑水管路，及循環水槽等。
PP洗滌塔本體包含了廢氣入口、出口、視窗，維修入孔及PP洗滌塔內部用以支撐及固定用之結構，以確保PP廢氣洗滌塔本身之耐蝕性增加其使用壽命。
pp廢氣塔,尾氣吸收塔,酸霧處理塔,凈化塔 嘉興廢氣塔原理及構造
PP洗滌塔是環保科技的技術產品，PP洗滌塔的作用是將氣體中的雜質用反應而除掉，可用于各種產生需洗滌氣體的行業。廢氣廢液進入塔內，與塔內的洗滌液充分接觸，可以除去雜質，達到凈化氣體的作用。 本身包含有本體、填充層、除霧層、循環灑水管路，及循環水槽等。
PP洗滌塔本體包含了廢氣入口、出口、視窗，維修入孔及PP洗滌塔內部用以支撐及固定用之結構，以確保PP廢氣洗滌塔本身之耐蝕性增加其使用壽命。
特點：pp廢氣塔,尾氣吸收塔,酸霧處理塔,凈化塔 嘉興廢氣塔低噪音、運行平穩、操作簡單、方便；專業用于電鍍行業及五多表面處理所產生的酸堿氣體進行中和處理，采用優質PP板，風量可隨機調整配用。

1、設備描述；

   作為一種新型噴淋吸收設備已在廢氣凈化中得到廣泛應用。它將硫化床的概念發展到汽液傳質設備中，使噴淋塔中的填料處于流化狀態，因而使傳質過程能夠得到強化。他的特點是：氣速高，處理能力大，塔的重量輕，汽液分布比較均勻，不易被固體及黏性物料堵塞。特別是由于塔內湍動強烈，故質量及能量傳遞得以強化，因而能夠較大地縮小塔徑，降低塔高。該塔處理風量較大，空塔氣速1．5～6．0m/s，噴淋密度20～110m3/(m2·h），壓力損失1500～3800Pa，洗滌塔的除霧裝置采用旋流板除霧器，通過使氣體通過塔板產生旋轉運動，利用離心力的作用將霧沫除下，其除霧效率可達98%-99%，而且結構簡單壓降較小。

2、對應處體；

    對于各種腐蝕性氣體凈化處理效果明顯，能有效去除氫氣體（HCl）、氣體（HF）、氨氣（NH3）、霧（H2SO4）、霧（CrO3）、氫酸氣體（HCN）、堿蒸氣（NaOH）、氣體（H2S）、（HCHO）等水溶性氣體。我公司自主研發的洗滌塔塔凈化效率高、操作管理簡單、使用壽命長。凈化處理后的酸堿廢氣排放達到國家排放標準。

3、安裝注意事項：

1、湍流塔噴淋設備主體、水泵、風機建議安裝在混凝土基礎上，設備采用膨脹螺栓固定。
2、如果設備安裝和工作在室外的，冬季氣溫降低時應考慮設備底部水箱做防凍處理。
3、設備水箱有液位標記，使用前務必按液位標記注入吸收液。使用過程中應注意及時補充吸收液。
4、使用時應先開循環水泵，再開動鼓風機，停機時應先停鼓風機1-2分鐘后，再停循環水泵。
5、根據使用情況定期檢查設備水箱內液體深度及排氣口氣體凈化程度，應根據設備運行情況及時更換底部水池中的吸收液。
6、本設備一年半至二年應做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。

4、結構描述；

   本設備分單塔體和雙塔體。采用圓形塔體，用法蘭分段聯接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、觀檢窗、出風口等組成。

 5、設備適用范圍；

   煉油廠、橡膠廠、皮革廠、印刷廠、化工廠、中西藥廠、金屬鑄造廠、塑料再生廠、噴涂、食品加工廠、肉類加工廠、屠宰場、家禽飼料場、造紙廠、污水處理廠、垃圾轉運站等有機和無機物廢氣凈化處理。

6、性能規格參數表：
