環縫焊機

產品概述

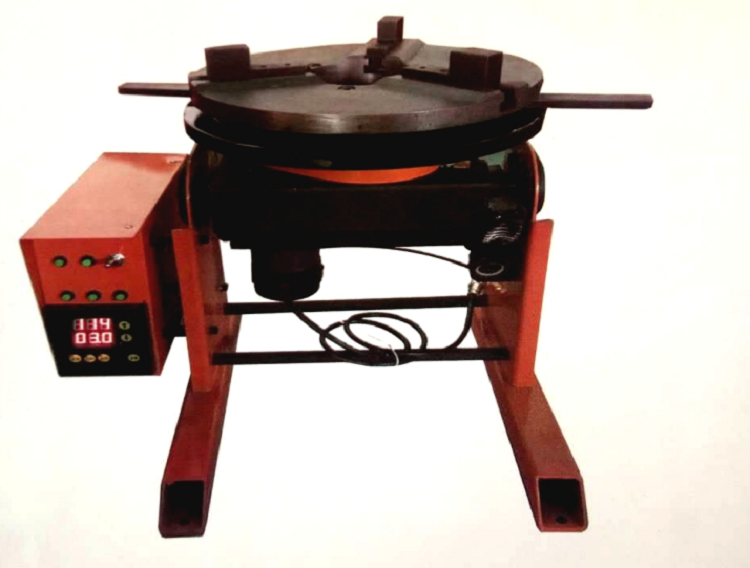

QH系列輕型變位機主要用于環型焊縫的焊接。主要功能是將工件傾斜、回轉，使焊縫置于水平、船形等位置施焊。該設備可在工作臺上固定卡盤或特定工裝用以裝夾工件配合手工焊接使用，也可與焊接操作機配套使用實現自動焊接，還可用于切割、打磨、裝配、檢測等工序。

一、產品參數說明

二、產品安裝說明

1、 檢查夾具及附件是否牢固可靠。

2、 地腳螺絲孔位置

三、產品操作說明

使用之前，確保各個插頭連接正確可靠，接地線與大地連接可靠，避免設備損壞。

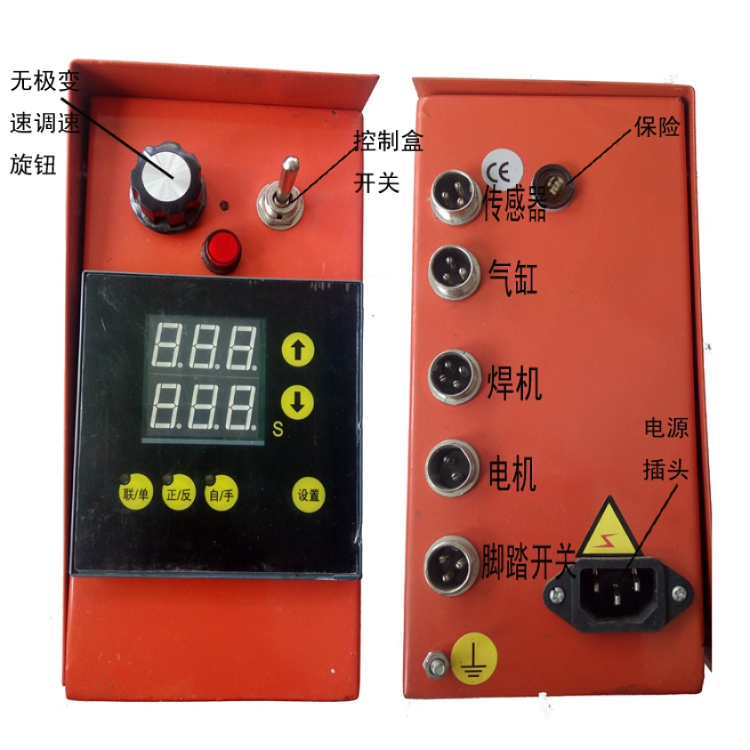

1、 接通電源，將控制盒開關往“上”為“開”，電源指示亮燈，往“下”為“關”，電源指示滅燈。

2、 旋轉“無極變速調速旋鈕”可以改變工作臺轉速，順時針旋轉，速度加快；逆時針旋轉，速度減慢?？蓮娘@示屏觀看速度，數值越大，速度越快。

3、 “聯/單”：燈亮?xí)r為聯動狀態，可與焊機聯動；燈滅時為變位機獨立工作狀態。

4、 “正/反”：燈亮?xí)r工作臺順時針轉動；燈滅時工作臺逆時針轉動。

5、 “自/手”：燈亮?xí)r機器進入自動狀態，工作臺旋轉一周自動停止；燈滅時踩住腳踏開關，工作臺轉動，松開腳踏開關，工作臺停止轉動；。

6、 同時按住“設置”“↓”，“↑”的數字顯示“1”時，可通過“↑”“↓”來調節氣缸的下槍速度；再按“設置”，“ ↑”的數字顯示“2”時，可通過“↑”“↓”來調節焊槍引弧時間；再按“設置”，“ ↑”的數字顯示“3”時，可通過“↑”“↓”來調節焊槍熄弧時間；再按“設置”，“ ↑”的數字顯示“4”時，可通過“↑”“↓”來調節工作臺的旋轉延時；

六、功能特點：

1、采用直流電機驅動，數字顯示速度與各種時間，更便于管理。

2、具有定時功能，焊機聯動功能，起弧功能，收弧功能，氣動裝置功能等。

3、翻轉采用渦輪蝸桿進行翻轉，角度調整容易，傾斜角度準確方便快捷。

4、回轉旋轉部分采用回轉支撐，滾珠帶動旋轉，提高了機械部分使用壽命。

5、盤面采用45#鋼板加工而成，硬度高，不易變形，配有裝夾具時用的卡槽。

6、焊接變位機采用通孔裝置，可針對于一些細長工件進行焊接。

7、接地組采用銅合金碳刷組成，便于保護電機及變位機軸承。

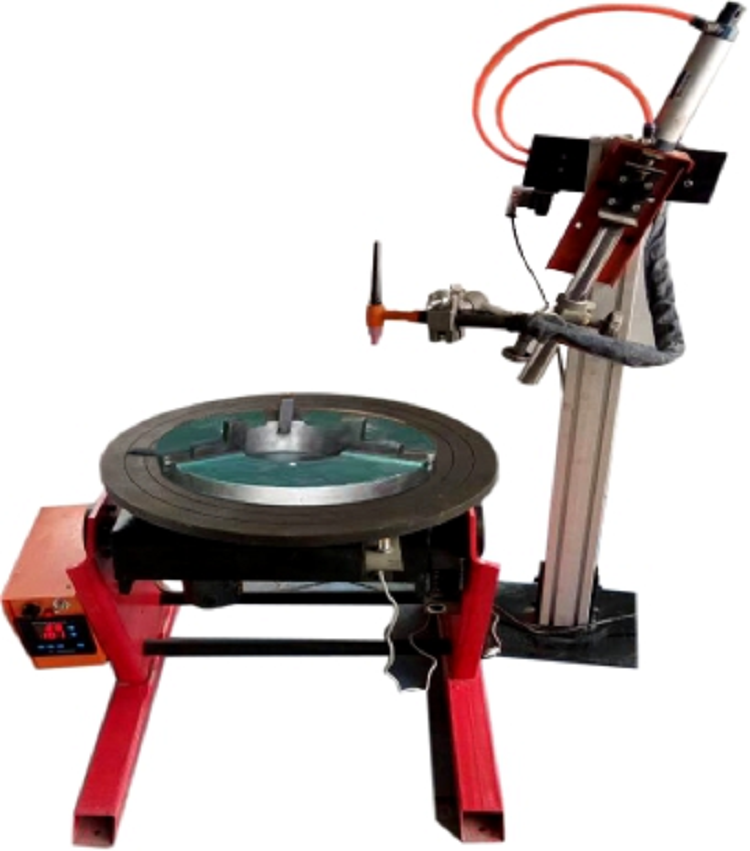

8、可根據用戶需求配焊槍槍架，氣動尾座，焊接卡盤，焊接擺動器，步進電機或伺服電機等。

9、臺面下面配有導電碳刷，適合大電流工件氬弧焊、焊條焊接、氣保焊等焊接形式。

七、設備維護及保養

1、產品內齒輪間嚙合部位、渦輪蝸桿間嚙合部位要及時添加潤滑油，保證設備正常運轉。

2、定期檢查碳刷磨損情況，碳刷余量接觸不到轉臺時要及時更換，保證設備正常運轉。

3、定期檢查主軸兩端的軸承潤滑及磨損情況，根據使用情況及時添加潤滑劑或更換新軸承。

4、機器不能長時間超負荷運轉，否則會造成電機及各種電器元件的毀壞。
